• 데모 보드 유형: 팔
  • 브랜드 이름: ReYeBu

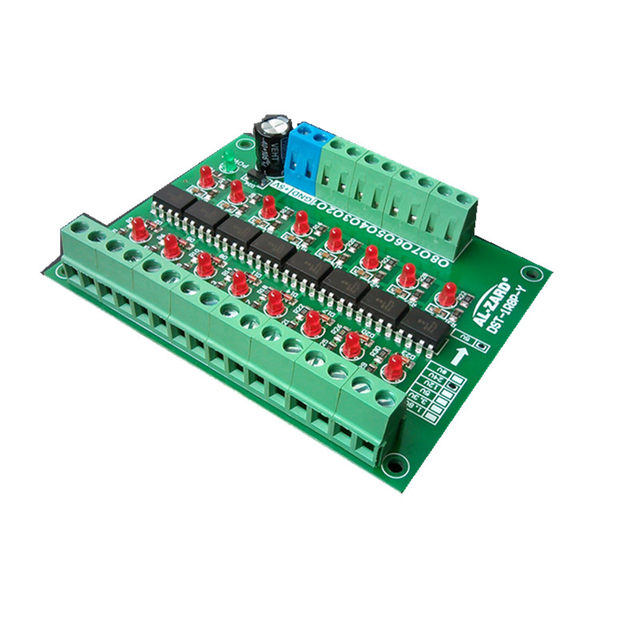

  • 8bit Photoelectric Isolation Module Boar: Voltage Converter PNP Output PLC Signal


설명:
1. 광 커플러 채택
2. 제한 변환 주파수 1MHZ (초당 100 만 펄스)
삼. 크기: 85*98*18mm
4. 응용 프로그램: 신호 절연을 위해; 신호의 MCUs 및 PLCs 레벨 변환; PNP,NPN singal을 PNP 신호로 변환; 신호 레벨 전압 변환
전원 공급 장치: 3.3V ~ 5V
우리는 1.8V ~ 5V , 5V ~ 5V, 12V ~ 5V , 24V ~ 5v 가 있습니다.
필요한 경우 자유롭게 문의하십시오.
핀 정의:
-1: 첫 번째 채널 신호 입력 양극
-1-: 첫 번째 채널 신호 입력 음극
-2: 두 번째 채널 신호 입력 양극
-2-: 두 번째 채널 신호 입력 음극
-3: 세 번째 채널 신호 입력 양극
-3-: 세 번째 채널 신호 입력 네거티브
-4: 네 번째 채널 신호 입력 양극
-4-: 네 번째 채널 신호 입력 네거티브
-5: 다섯 번째 채널 신호 입력 양극
-5-: 다섯 번째 채널 신호 입력 네거티브
-6: 6 채널 신호 입력 양극
-6-: 여섯 번째 채널 신호 입력 음극
-7: 7 채널 신호 입력 양극
-7-: 7 채널 신호 입력 네거티브
-8: 8 채널 신호 입력 양극
-8-: 8 채널 신호 입력 음극
-5V:DC 전원 공급 장치 양극
-GND:DC 전원 공급 장치 음극
-O1: 첫 번째 채널 신호 출력
-O2: 두 번째 채널 신호 출력
-O3: 세 번째 채널 신호 출력
-O4: 네 번째 채널 신호 출력
-O5: 다섯 번째 채널 신호 출력
-O6: 여섯 번째 채널 신호 출력
-O7: 7 번째 채널 신호 출력
-O8: 8 채널 신호 출력
