• 스크린 유형: LCD
  • 스피커 내장: 그렇습니다
  • 특징: 접촉 스크린
  • 패널 유형: IPS
  • 제품 상태: 재고 있음
  • 인터페이스 유형: HDMI
  • 디스플레이 비율: 5:4
  • 화면 크기: 8.9\
  • 해상도: 800x480
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • 모델 번호: 4inch HDMI LCD (H)
  • Touch Panel Type: Resistive
  • Compatible with: Raspberry Pi
  • Drivers: Raspbian/Ubuntu/Kali/Retropie
  • Works as Computer Monitor: Yes
  • Supports: HDMI audio output
  • LCD Size: 4\

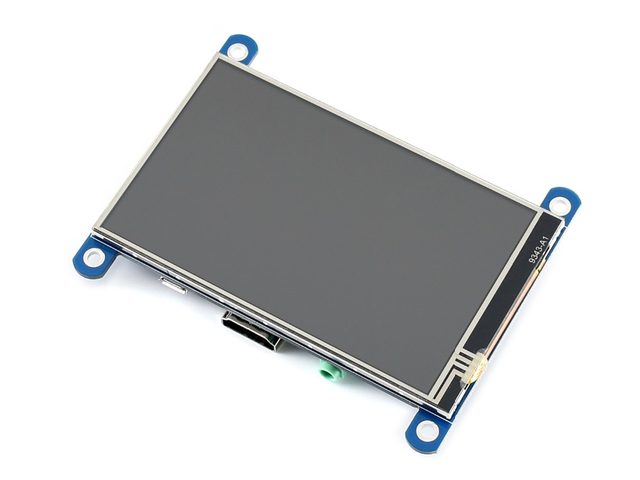

480x800, 4 인치 저항성 터치 스크린 IPS LCD (H 타입), HDMI 인터페이스, 라즈베리 파이 용으로 설계

특징

  • 4 인치 IPS 화면, 480x800 하드웨어 해상도
  • 저항 터치 컨트롤
  • 라즈베리 파이의 모든 개정과 호환 및 직접 연결 (HDMI 케이블이 필요한 Pi 1 모델 B 또는 Pi Zero 제외)
  • 제공 드라이버 (나만의 라즈비안/우분투/칼리/레트로피와 함께 작동)
  • 컴퓨터 모니터로도 작동합니다. 이 경우 터치 패널을 사용할 수 없으며 HDMI 케이블이 필요합니다.
  • 디스플레이용 HDMI 인터페이스, I/Os 필요 없음 (그러나 터치 패널에는 여전히 I/os가 필요함)
  • 3.5mm 오디오 잭, HDMI 오디오 출력 지원
  • 전력 소비를 낮추기 위해 백라이트 끄기 가능

인터페이스

핀. 기호 설명
1, 17 3.3V 양극 전원 (3.3V 전원 입력)
2, 4 5V 양극 전원 (5V 전원 입력)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC
6, 9, 14, 20, 25 GND 지상
19 TP_SI 터치 패널의 SPI 데이터 입력
21 TP_SO 터치 패널의 SPI 데이터 출력
22 TP_IRQ 터치 패널 인터럽트, 터치 패널이 터치를 감지하는 동안 낮은 레벨
23 TP_SCK SPI 시계 터치 패널
26 TP_CS 터치 패널 칩 선택, 낮은 활성

외부 차원

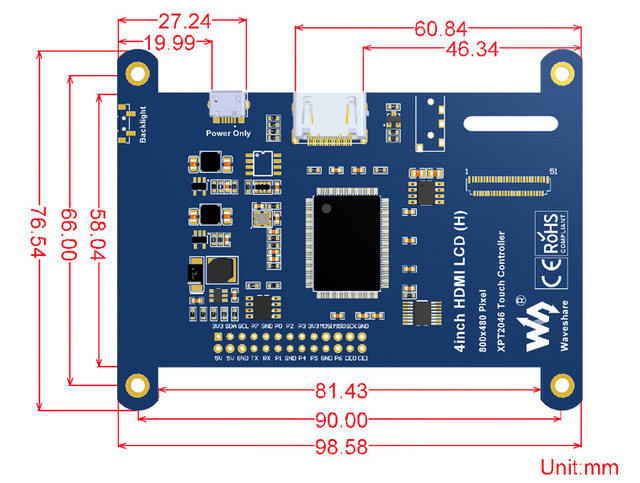

4inch-HDMI-LCD-H-size

개발 리소스

Wiki:

패키지 내용

무게:0.123 kg

패키지는

  1. 4 인치 HDMI LCD (H) x1
  2. HDMI 커넥터 x1
  3. HDMI-마이크로 HDMI 커넥터 x1
  4. 터치 펜 x1
  5. RPi 나사 팩 (4 개) x1

QQ截?20190724181059

FAQ

Lcd가 라즈비언과 작동하지 않는 이유는 무엇입니까?
라즈베리 파이 공식 이미지와 함께 lcd를 사용하려면 먼저 드라이버를 설치해야합니다. 사용자 설명서를 참조하십시오.
그러나 첫 번째 테스트의 경우 제공된 이미지를 직접 사용하려는 경우가 있습니다.
Lcd가 제공된 웨이브쉐어 이미지에서 여전히 작동하지 않는 이유는 무엇입니까?
하드웨어 연결이 올바른지 확인하고 잘 연결되어 있는지 확인하십시오.
TF 카드의 이미지가 제대로 타는지 확인하십시오.
The PWR 계속 및 행위 계속 깜박임 때 라즈베리 파이 시작 성공적으로 경우 모두 두 LEDs 계속, 이미지가 잘못되었거나 TF 카드가 접촉 상태가 좋지 않을 수 있습니다.
어떤 전원 공급 장치를 사용해야합니까?
USB 연결 이외의 라즈베리 파이용 5V/3A 전원 어댑터를 사용하는 것이 좋습니다. 그렇지 않으면 pc의 USB 포트에 전원이 충분하지 않을 수 있으므로 파이가 시작되지 않을 수 있습니다.
대형 LCD (대각선 10 인치 이상) 의 경우 lcd에 전원을 공급하려면 다른 독립형 전원 어댑터도 필요합니다.

자세한 내용은 wiki 페이지를 확인하십시오.

선택 가이드

부품 번호 해상도 디스플레이 인터페이스 사용 차원 (MM) 터치 패널 유형 강화 유리 커버 디스플레이 기술. 사운드 인기 게임 콘솔 어떻게 느낌
GPIO 디스플레이
2.8 인치 RPi LCD (A) 320 × 240 SPI 파이 Pi 3B + 저항 × TFT × × ★☆
3.2 인치 RPi LCD (C) 320 × 240 고속 SPI 파이 Pi 3B + 저항 × TFT × × ★★
3.5 인치 RPi LCD (B) 480 × 320 SPI 파이 Pi 3B + 저항 × IPS × × ★★☆
3.5 인치 RPi LCD (C) 480 × 320 고속 SPI 파이 Pi 3B + 저항 × TFT × × ★★★
4 인치 RPi LCD (C) 480 × 320 고속 SPI 파이 96 × 61 저항 × TFT × × ★★★
HDMI/타입-C 디스플레이
3.5 인치 HDMI LCD 480 × 320 HDMI 파이 Pi 3B + 저항 × IPS & Radic; & Radic; ★★★☆
4 인치 HDMI LCD (H) 480 × 800 HDMI 파이 99 × 58 저항 × IPS & Radic; × ★★★★
4.3 인치 HDMI LCD (B) 800 × 480 HDMI 아니라 파이 106 × 68 용량 성 × IPS & Radic; & Radic; ★★★★☆
5 인치 HDMI LCD 800 × 480 HDMI 파이 121 × 78 저항 × TFT × × ★★★★
5 인치 HDMI LCD (B) 800 × 480 HDMI 아니라 파이 121 × 76 저항 × TFT × × ★★★★☆
5 인치 HDMI LCD (G) 800 × 480 HDMI 아니라 파이 121 × 76 저항 × TFT & Radic; & Radic; ★★★★☆
5 인치 HDMI LCD (H) 800 × 480 HDMI 아니라 파이 121 × 76 용량 성 & Radic; TFT & Radic; & Radic; ★★★★☆
5.5 인치 HDMI AMOLED 1080 × 1920 HDMI 아니라 파이 140 × 75 용량 성 & Radic; AMOLED & Radic; × ★★★★★
7 인치 HDMI LCD 1024 × 600 HDMI 파이 165 × 107 저항 × IPS × × ★★★★
7 인치 HDMI LCD (B) 800 × 480 HDMI 아니라 파이 165 × 107 용량 성 × TFT × × ★★★★☆
7 인치 HDMI LCD (C) 1024 × 600 HDMI 아니라 파이 165 × 107 용량 성 × IPS × × ★★★★★
7 인치 HDMI LCD (H) 1024 × 600 HDMI 아니라 파이 165 × 107 용량 성 ※ IPS & Radic; & Radic; ★★★★★
10.1 인치 HDMI LCD 1024 × 600 HDMI 파이 235 × 144 저항 × TFT × × ★★★★
10.1 인치 HDMI LCD (B) 1280 × 800 HDMI 아니라 파이 274 × 187 용량 성 & Radic; IPS × × ★★★★★
10.1 인치 HDMI LCD (H) 1024 × 600 HDMI 아니라 파이 257 × 162 용량 성 × TFT & Radic; × ★★★★☆
11.6 인치 HDMI LCD (H) 1920 × 1080 HDMI 아니라 파이 285 × 182 용량 성 & Radic; IPS & Radic; & Radic; ★★★★★
13.3 인치 HDMI LCD (H) V2 1920 × 1080 HDMI 아니라 파이 330 × 208 용량 성 & Radic; IPS & Radic; & Radic; ★★★★★
15.6 인치 HDMI LCD (H) 1920 × 1080 HDMI 아니라 파이 387 × 232 용량 성 & Radic; IPS & Radic; & Radic; ★★★★★
15.6 인치 FHD 모니터 1920 × 1080 HDMI/타입-C 아니라 파이 373 × 238 용량 성 & Radic; IPS & Radic; & Radic; ★★★★★

참고:

  1. 파이 3B 는 라즈베리 파이 3 모델 b를 의미합니다.
  2. Lcd가 비디오 재생하려는 경우 더 나은 경험을 위해 HDMI 디스플레이 인터페이스가있는 것을 선택하십시오.
  3. 강화 유리 커버 】:강화 유리 커버가 특징이며일반 화면 덮개 사용

봐:

QQ截?20190724115306
