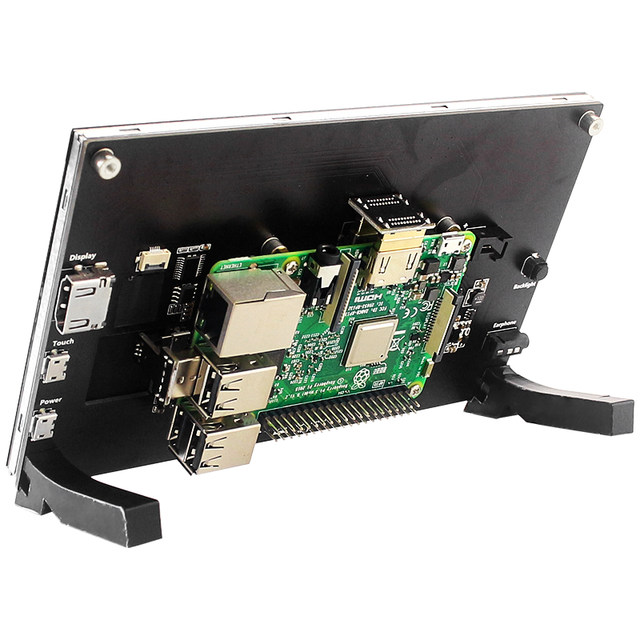

7 인치 터치 스크린 IPS 1024x600 HD LCD 용량 성 HDMI 호환 디스플레이 + 라즈베리 파이 5/4B/3B +/3B 제트슨 나노 오렌지 파이 윈도우 컴퓨터 용 홀더

기능

IPS 전체 각도 디스플레이

1. 보기 각도가 큽니다
2. 트루 컬러
3. 동적 화질이 우수합니다
4. 에너지 절약 및 환경보호

1024X600 hd 비전

1. hd 1024X600 도트 매트릭스의 해상도
2. 800X480 보통 화면보다 섬세하다

강화 유리 터치 패널

최대 6H 의 경도, 내구성과 스크래치 방지

외부 오디오 출력 인터페이스

1. 내장 전력 증폭기 회로
2. 3.5mm 외부 오디오 인터페이스

미니 PC 모니터로 사용

1. 라즈베리 파이, 바나나 파이, BB 블랙 및 기타 주류 개발 보드 지원
2. Raspbian, Kali Linux, 우분투 및 기타 주류 시스템 지원, 단일 터치 플러그 및 드라이버없이 플레이.
(다른 시스템에 사용하면 작업할 수 있는지 확인할 수 없으므로 양해 부탁드립니다)

컴퓨터 디스플레이로 사용

Win10/win8/win7 시스템 지원, 5 점 터치 플러그 앤 플레이 드라이버 지원

제품 매개변수

1. 화면 유형: IPS 화면
2. 화면 크기: 7.0 인치
3. 해상도: 1024x600
4. 백라이트 조정: 조정할 독립적 인 버튼
5. 터치 스크린 유형: 정전식 터치 스크린
6. 터치 IC: GT911
7. 전원: MicroUSB(5V/2A)
8. 비디오 입력 인터페이스: HDMI 호환
9. 오디오 출력 인터페이스: 3.5mm 오디오 인터페이스
10. 모듈 크기 (L x W x H): 164.90 × 102.00 × (14.25 ± 0.2)mm
11. 제품 무게 (패키지 포함) 510g 약

키 및 인터페이스 기능 설명

① HDMI 호환 인터페이스: HDMI 호환 신호 입력, 일반적으로 컴퓨터에 연결하는 데 사용되는 HDMI 호환 케이블 연결, 지원되는 최대 해상도는 1920x1080 입니다.
② 터치 인터페이스: 터치 신호 전송, 마이크로 USB 케이블로 연결, 일반적으로 컴퓨터 연결에 사용되는 터치 및 전원 공급 기능 제공
③ 전원 인터페이스: 전원 공급 장치에 연결하고 마이크로 USB 케이블을 사용하여 연결합니다. 전원 공급 기능 만 제공
④ 터치 인터페이스: 터치 신호 전송, 마이크로 USB 케이블로 연결, 터치 및 전원 공급 기능 제공, 일반적으로 라즈베리 파이 연결에 사용
⑤ 3.5mm 오디오 인터페이스: 오디오 신호 출력, 헤드폰 등의 오디오 출력 장치 연결
⑥ 백라이트 조정 버튼: 디스플레이 화면의 백라이트 밝기를 조정합니다. 클릭 할 때마다 백라이트 밝기가 10 증가하고 최대가 100 로 증가한 다음 0 에서 시작하여 3 초 동안 누르고 있으면 백라이트가 꺼집니다.
⑦ 냉각 팬 인터페이스: 냉각 팬 연결
⑧ HDMI 호환 인터페이스: HDMI 호환 신호 입력, HDMI 호환 어댑터로 연결, 라즈베리 파이에 연결하는 데만 사용, 지원되는 최대 해상도는 1024x600 입니다.

제품 크기

포장 목록

옵션 1:

1x7 인치 IPS 터치 스크린
2 x 홀더 피트
1 x HDMI-HDMI 호환 케이블과 호환
1 x USB에서 마이크로 USB 케이블
1 x HDMI-마이크로 HDMI 호환 콘터와 호환
1 x HDMI-HDMI 호환 커넥터와 호환
2 x USB에서 마이크로 USB 변환기
1 x 드라이버
1 세트 x 나사와 너트
(라즈베리 파이 포함 안 함)

옵션 2:

1x7 인치 IPS 터치 스크린
2 x 홀더 피트
1 x HDMI-HDMI 호환 케이블과 호환
1 x USB에서 마이크로 USB 케이블
1 x HDMI-마이크로 HDMI 호환 콘터와 호환
1 x HDMI-HDMI 호환 커넥터와 호환
2 x USB에서 마이크로 USB 변환기
1 x 드라이버
1 세트 x 나사와 너트
1x5V 3A USB C 스위치 전원 어댑터
(라즈베리 파이 포함 안 함)

스피커없이:

스피커 사용:

라즈베리 파이 작업

1 단계. 공식 라즈베리 파이 OS/우분투 메이트/카일/레트로피를 마이크로 SD 카드에 다운로드하여 설치하십시오.

2 단계. "config.txt" 구성 파일 수정
컴퓨터의 SD 카드 루트 디렉토리에서 "config.txt" 파일을 열고 파일 끝에 다음을 추가하고 저장하고 종료하십시오.
Hdmi_force_edid_audio = 1
Max_usb_current = 1
Hdmi_force_hotplug = 1
Config_hdmi_boost = 7
Hdmi_group = 2
Hdmi_mode = 87
Hdmi_drive = 2
Display_rotate = 0
Hdmi_cvt 1024 600 60 6 0 0

3 단계. SD 카드 삽입
위의 단계가 완료되면 컴퓨터에서 SD 카드를 팝업하고 라즈베리 파이 뒷면의 SD 카드 슬롯에 삽입하십시오.

4 단계. 실행중인 시스템
디스플레이 화면의 HDMI 호환 인터페이스와 터치 인터페이스를 라즈베리 파이에 연결하고 라즈베리 파이의 전원 공급 장치를 연결합니다.
정상적으로 표시하고 터치하기 위해 기계를 시작하십시오.

질문이 있으면이 링크를 참조하십시오.
http://www.lcdwiki.com/7inch_HDMI_Display_(H)# 제품 _ 설명

HDMI 호환 터치 모니터로 작동

이 제품은 Windows 컴퓨터의 HDMI 호환 터치 모니터로 사용할 수 있으며 HDMI 호환 인터페이스와 TOUCH 인터페이스 만 연결하면됩니다. 일반적으로 최대 5 점 터치를 표시하고 지원할 수 있습니다.
