상품정보

  • Resolution: 296x128
  • displaying: 2 grey level
  • Power: 3.3V
  • Interface: SPI
  • Supports: Raspberry Pi/Arduino/STM32
  • Partial Refresh: Supports
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • 모델 번호: 2.9inch e-Paper
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: 팔

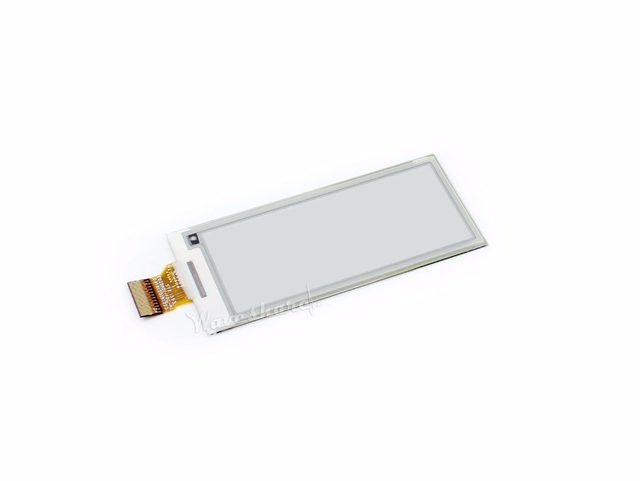

296x128, 2.9 인치 전자 잉크 원시 디스플레이, SPI 인터페이스, PCB 없이

개요

이것은 E-Ink 원시 디스플레이, 2.9 인치, 296x128 해상도, 임베디드 컨트롤러, SPI 인터페이스를 통해 통신, 부분 새로 고침을 지원합니다.

초저전력 소비, 넓은 시야각, 전기가없는 선명한 디스플레이와 같은 장점으로 인해 선반 라벨, 산업용 기기 등과 같은 응용 분야에 이상적인 선택입니다.

기능

  • 백라이트 없음, 전원이 꺼져도 마지막 콘텐츠를 오랫동안 계속 표시

  • 초저전력 소비, 기본적으로 전력은 새로 고침에만 필요합니다.

  • 개발 리소스 및 설명서 (드라이버 보드 회로도, 라즈베리 파이/젯슨 나노/Arduino/STM32 의 예)

사양

  • 작동 전압: 3.3V

  • 인터페이스: 3 선 SPI, 4 선 SPI

  • 개요 치수: 36.7mm × 79.0mm × 1.05mm

  • 디스플레이 크기: 66.89mm × 29.05mm

  • 도트 피치: 0.138 × 0.138

  • 해상도: 296 × 128

  • 디스플레이 색상: 검정, 흰색

  • 회색 레벨: 2

  • 부분 새로 고침 시간: 0.3s

  • 전체 새로 고침 시간: 2s

  • 새로 고침 전원: 26.4mW (type.)

  • 대기 전력: <0.017mW

  • 시야각: >170 °

개발 자원

위키:Www.waveshare.com/wiki/2.9inch_e-Paper_Module

추천

이 원시 디스플레이를 빠르게 시작하려면 다음 드라이버 보드를 고려하십시오.

  • (유니버설)

  • (아두이노/뉴클레오)

  • (WiFi)

  • (WiFi/블루투스)

  • (NB-IoT / eMTC / GPRS

패키지 내용물

무게:0.006 kg


참고: 이것은 원시 디스플레이이므로 쉽게 테스트하고 비교할 수 있도록 조립 된 변형을 구입할 수도 있습니다.

  1. 2.9 인치 전자 종이 x1

선택 가이드

부품 번호

색상

회색 스케일

해결책

디스플레이 크기 (MM)

개요 치수 (MM)

전체 새로 고침 시간 (S)

부분 새로고침

인터페이스

1.02 인치 전자 종이

블랙, 화이트

2

128×80

21.76 × 14.00

32.6 × 18.6

2

√

SPI

1.54 인치 전자 종이

블랙, 화이트

2

200×200

27.60 × 27.60

31.8 × 37.3

2

√

SPI

1.54 인치 전자 종이 (B)

빨강, 검정, 흰색

2

200×200

27.60 × 27.60

31.8 × 37.3

8

×

SPI

1.54 인치 전자 종이 (C)

노랑, 검정, 흰색

2

152×152

27.51 × 27.51

31.8 × 37.3

27

×

SPI

2.13 인치 전자 종이

블랙, 화이트

2

250×122

48.55 × 23.71

59.2 × 29.2

2

√

SPI

2.13 인치 전자 종이 (B)

빨강, 검정, 흰색

2

212×104

48.55 × 23.71

59.2 × 29.2

15

×

SPI

2.13 인치 전자 종이 (C)

노랑, 검정, 흰색

2

212×104

48.55 × 23.71

59.2 × 29.2

15

×

SPI

2.13 인치 전자 종이 (D)

블랙, 화이트

2

212×104

48.55 × 23.71

59.2 × 29.2

2

√

SPI

2.7 인치 전자 종이

블랙, 화이트

2

264×176

57.29 × 38.19

70.4 × 45.8

6

×

SPI

2.7 인치 전자 종이 (B)

빨강, 검정, 흰색

2

264×176

57.29 × 38.19

70.4 × 45.8

15

×

SPI

2.9 인치 전자 종이

블랙, 화이트

2

296×128

66.89 × 29.05

79.0 × 36.7

2

√

SPI

2.9 인치 전자 종이 (B)

빨강, 검정, 흰색

2

296×128

66.89 × 29.05

79.0 × 36.7

15

×

SPI

2.9 인치 전자 종이 (C)

노랑, 검정, 흰색

2

296×128

66.89 × 29.05

79.0 × 36.7

15

×

SPI

2.9 인치 전자 종이 (D)

블랙, 화이트

2

296×128

66.90 × 29.06

79.0 × 36.7

2

√

SPI

4.2 인치 전자 종이

블랙, 화이트

2

400×300

84.80 × 63.60

90.1 × 77.0

4

×

SPI

4.2 인치 전자종이 (B)

빨강, 검정, 흰색

2

400×300

84.80 × 63.60

90.1 × 77.0

15

×

SPI

4.2 인치 전자 종이 (C)

노랑, 검정, 흰색

2

400×300

84.80 × 63.60

90.1 × 77.0

15

×

SPI

5.83 인치 전자 종이

블랙, 화이트

2

600×448

118.80 × 88.26

125.4 × 99.5

3.5

×

SPI

5.83 인치 전자종이 (B)

빨강, 검정, 흰색

2

600×448

118.80 × 88.26

125.4 × 99.5

14

×

SPI

5.83 인치 전자 종이 (C)

노랑, 검정, 흰색

2

600×448

118.80 × 88.26

125.4 × 99.5

26

×

SPI

6 인치 전자 종이

블랙, 화이트

16

800×600

122.40 × 90.60

138.4 × 101.8

<1

√

병렬 포트

6 인치 HD 전자 종이

블랙, 화이트

16

1448×1072

122.40 × 90.60

138.4 × 101.8

<1

√

병렬 포트

7.5 인치 전자 종이

블랙, 화이트

2

800×480

163.20 × 97.92

170.2 × 111.2

5

×

SPI

7.5 인치 전자 종이 (B)

빨강, 검정, 흰색

2

800×480

163.20 × 97.92

170.2 × 111.2

16

×

SPI

7.5 인치 전자 종이 (C)

노랑, 검정, 흰색

2

640×384

163.20 × 97.92

170.2 × 111.2

16

×

SPI

7.8 인치 전자 종이

블랙, 화이트

16

1872×1404

158.18 × 118.64

173.8 × 127.6

<1

√

병렬 포트

9.7 인치 전자 종이

블랙, 화이트

16

1200×825

202.8 × 139.43

218.8 × 156.43

<1

√

병렬 포트

10.3 인치 전자 종이 (D)

블랙, 화이트

16

1872×1404

209.66 × 157.25

227.7 × 165.8

<1

√

병렬 포트

12.48 인치 전자 종이

블랙, 화이트

2

1304×984

252.98 × 190.90

261.5 × 211.0

<8

×

SPI

12.48 인치 전자 종이 (B)

빨강, 검정, 흰색

2

1304×984

252.98 × 190.90

261.5 × 211.0

<16

×

SPI
