• 모델 번호: XNUCLEO-F411RE
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • NUCLEO-F411RE: Compatible
  • Onboard Cortex-M4 microcontroller: STM32F411RET6
  • Arduino connectivity support: connect various Arduino shields and access massive Arduino resources
  • ST Morpho headers: provide full access to all STM32 I/Os, easy for peripheral expansion
  • Mbed: Support
  • Arduino compatibility: UNO, Leonardo
  • Arduino ICSP interface: Yes
  • USB connector: Micro USB
  • Model Name: XNUCLEO-F411RE Stm32 Board
  • Place Of Origin: China


STM32 개발 보드, Arduino 지원, NUCLEO-F411RE 호환 가능

XNUCLEO-F411RE 기능

  • NUCLEO-F411RE 호환 가능, 온보드 Cortex-M4 마이크로컨트롤러 STM32F411RET6

  • Arduino 연결 지원, 다양한 Arduino 방패와 쉽게 연결하고 방대한 Arduino 리소스에 액세스

  • ST Morpho 헤더는 모든 STM32 I/O에 대한 전체 액세스를 제공하여 주변 장치 확장을 용이하게합니다.

  • Mbed SDK 및 온라인 도구로 mbd 지원, 프로토타입 빠르게 구축

  • 다양한 소프트웨어 사례를 포함한 종합 자유 소프트웨어 HAL 라이브러리

  • 분리된 ST-LINK/V2 모듈 제공

장점

비교하는

크누클레오

핵

비고

아두이노 호환성

우노, 레오나르도

우노

XNUCLEO는 UNO (기본값) 또는 Leonardo와 호환되도록 점퍼로 구성 할 수 있습니다.

아두이노 ICSP 인터페이스

예

없음

ICSP는 특정 종류의 방패에 필요합니다

USB 연결

예

없음

NUCLEO의 USB 커넥터는 디버깅 용이며 USB 연결에는 사용할 수 없습니다.

USB 커넥터

마이크로 USB

미니 USB

마이크로 USB는 고급 USB 표준입니다.

모르포 헤더 마크

대부분

없음

이제 데이터 시트 대신 PCB 표시를 확인할 수 있습니다

공통 인터페이스는

점퍼

0Ω 저항

점퍼는 사용하기가 훨씬 쉽고 납땜이 필요하지 않습니다

UART 디버깅

회로 내 디버깅 중에 사용 가능

회로 내 디버깅 중에는 사용할 수 없음

NUCLEO 통합 ST-LINK/V2 기능 칩은 직렬 포트로 시뮬레이션 할 수 있지만 회로 디버깅 중에는 사용할 수 없지만 XNUCLEO는 독립형 USB TO UART 칩을 갖추고 있습니다.

8MHz 크리스탈

예

없음

외부 8MHz 크리스탈을 사용할 때 타이머가 더 정확합니다.

32.768KHz 크리스탈

예

없음

RTC 필요

USB 퓨즈

예 (500mA)

없음

퓨즈없이 컴퓨터 USB 인터페이스가 손상 될 수 있습니다.

LED

4

1

LED가 많을수록 프로그램 실행 상태를 쉽게 모니터링 할 수 있습니다.

UART 표시기

예

없음

이제 데이터 통신이 표시됩니다.

DC 입력

예

없음

편리함

버튼 위치

PCB 가장자리에 근접

Arduino 커넥터에 닫기

PCB 가장자리에 가까운 경우 Arduino 실드와 연결할 때 버튼을 만질 수 없습니다.

ST-LINK

분리

통합

ST-LINK 다른 곳에서 사용할 수 있습니다

USB 케이블 제공

예

없음


XNUCLEO-F411RE 있는 것

  1. STM32F411RET6

    • 코어: ARM® 32 비트 Cortex™-M4

    • 작동 주파수: 100MHz

    • 작동 전압: 1.7V-3.6V

    • 패키지: LQFP64

    • 추억: 512kB 플래시, 128kB SRAM

    • 인터페이스: 1 x SDIO, 1 x USB 2.0 FS, 5 x SPI 또는 5 x I2S, 3 x USART, 3 x I2C

    • AD/DA : 1 x AD (12 비트, 16 채널)

  2. SPX3819M5:3.3V 전압 조정기

  3. AMS1117-5.0:5.0V 전압 조정기

  4. CP2102:UART 변환기로 USB

  5. 아두이노 커넥터:Arduino 방패 연결 용

  6. ICSP 인터페이스:아두이노 ICSP

  7. UART로 USB: 디버깅용

  8. USB 커넥터: USB 통신 인터페이스

  9. SWD 인터페이스:프로그래밍 및 디버깅 용

  10. ST Morpho 헤더:확장이 용이한 VCC, GND 및 모든 I/O에 대한 액세스

  11. 6-12V DC 입력

  12. 사용자 버튼

  13. 재설정 버튼

  14. 전원 표시기

  15. 사용자 LED

  16. 500mA 고속자가 회수 퓨즈

  17. 직렬 포트 Rx/Tx 표시기

  18. 8MHz 크리스탈

  19. 32.768KHz 크리스탈

  20. ADC/I2C 선택 점퍼

    • 짧은 A와 B : Arduino A4, A5 는 I2C 로 사용됩니다

    • 짧은 B와 C : Arduino A4, A5 는 ADC로 사용됩니다

  21. UART 선택 점퍼

  22. MCU 현재 테스트 점퍼:저전력 테스트

  23. 전원 선택 점퍼

    • 짧은 5V 및 U5V: USB 연결로 전원 공급

    • 짧은 5V 및 E5V: 외부 전원 공급 장치에서 전원 공급 장치

  24. USB 활성화 점퍼

    • 활성화하려면 점퍼를 짧게

    • 비활성화하려면 점퍼를 엽니 다

  25. 사용자 버튼 점퍼

    • 예제 코드에 사용 된 I/O에 연결하기 위해 점퍼를 짧게 함

    • 점퍼 와이어를 통해 다른 사용자 정의 핀에 연결하기 위해 점퍼를 엽니 다.

  26. 사용자 LED 점퍼

    • 예제 코드에 사용 된 I/O에 연결하기 위해 점퍼를 짧게 함

    • 점퍼 와이어를 통해 다른 사용자 정의 핀에 연결하기 위해 점퍼를 엽니 다.

확장 헤더 XNUCLEO-F411RE

XNUCLEO-F411RE 차원

개발 자원

위키:

패키지 내용물

무게:0.154 kg

  1. XNUCLEO-F411RE x 1

  2. ST-LINK/V2 (미니) x 1

  3. USB 유형 A 플러그-마이크로 B 플러그 케이블 x 1

  4. USB 타입 A 플러그-콘센트 케이블 x 1

1
2
3
4

XNUCLEO-F411RE 사진

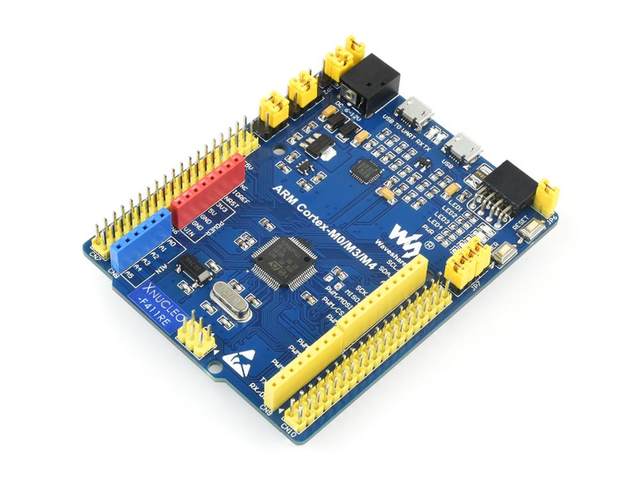

XNUCLEO-F411RE STM32 개발 보드

XNUCLEO-F411RE STM32 개발 보드

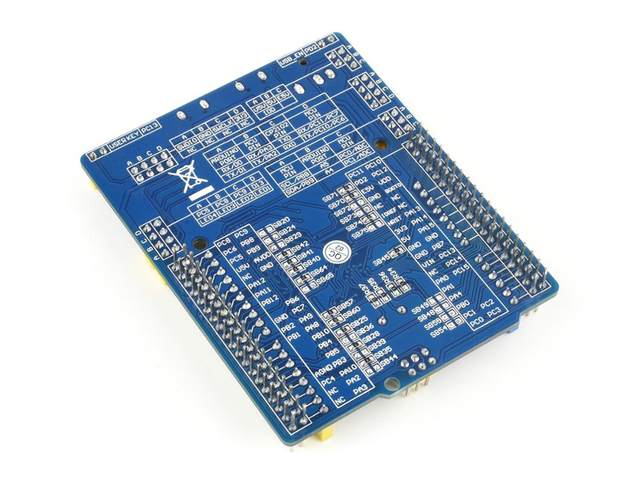

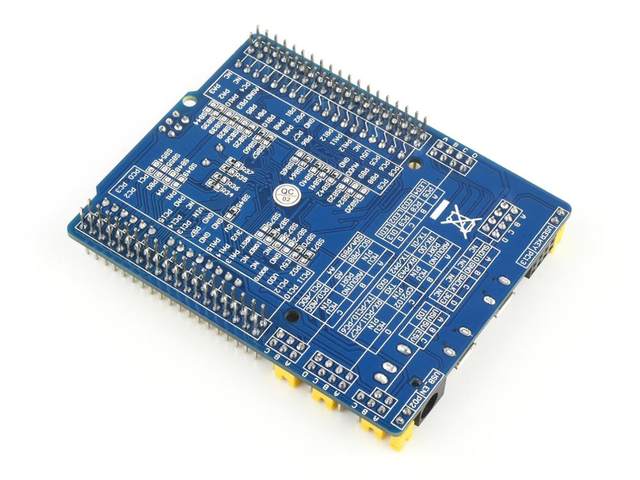

XNUCLEO-F411RE STM32 개발 보드 다시보기

ST-LINK/V2 (미니) 로 연결
