• 모델 번호: 2.9inch e-Paper
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • Resolution: 296x128
  • Size: 2.9inch
  • displaying: 2 grey level
  • Power: 3.3V
  • Screen refresh: Supports partial refresh
  • Consumption: Ultra low power consumtion
  • Interface: SPI
  • Controller boards: Supports Raspberry Pi, Arduino, STM32, etc.

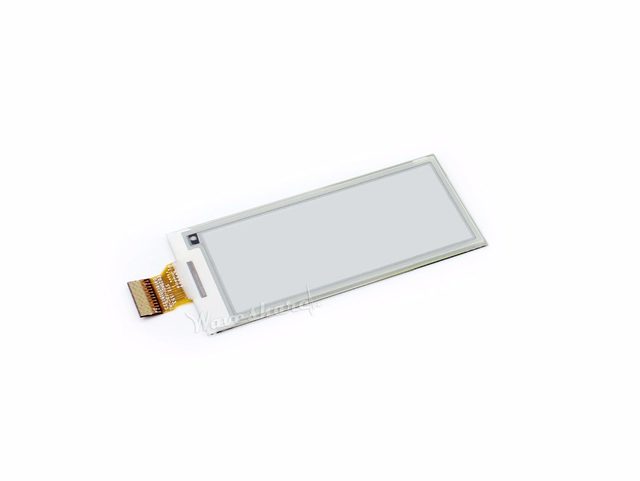

296x128, 2.9 인치 전자 잉크 원시 디스플레이, SPI 인터페이스, PCB 없음

개@@ 요

이것은 E-Ink raw 디스플레이이며, 2.9 인치, 296x128 해상도이며, 내장형 컨트롤러는 SPI 인터페이스를 통해 통신하여 부분 새로 고침을 지원합니다.

초저전력 소비, 넓은 시야각, 전기가없는 선명한 디스플레이와 같은 장점으로 인해 선반 라벨, 산업용 기기 등과 같은 애플리케이션에 이상적인 선택입니다.

특징

  • 백라이트가 없으며 전원이 꺼져도 마지막 콘텐츠를 오랫동안 표시합니다.
  • 초 저전력 소비, 기본 전력은 상쾌한 경우에만 필요합니다.
  • 개발 리소스 및 매뉴얼 제공 (드라이버 보드 회로도, 라즈베리 파이/Jetson Nano/Arduino/STM32 의 예)

사양

  • 작동 전압: 3.3V
  • 인터페이스: 3 선 SPI, 4 선 SPI
  • 개요 치수: 36.7mm × 79.0mm × 1.05mm
  • 디스플레이 크기: 66.89mm × 29.05mm
  • 도트 피치: 0.138 × 0.138
  • 해상도: 296 × 128
  • 디스플레이 색상: 블랙, 화이트
  • 그레이 레벨: 2
  • 부분 새로 고침 시간: 0.3 초
  • 전체 새로 고침 시간: 2 초
  • 새로 고침 전력: 26.4mW (일반.)
  • 대기 전력: <0.017mW
  • 시야각: >170 °

개발 리소스

위키:Www.waveshare.com/wiki/2.9inch_e-Paper_Module

패키지 내용

무게:0.006 kg

참고: 이것은 원시 디스플레이입니다, 당신은 또한 쉬운 테스트 및 비교를 위해 조립 된 변형을 구입하고 싶을 수 있습니다:2.9 인치 전자 종이 모듈

  1. 2.9 인치 전자 종이 x1

추천

이 원시 디스플레이를 빠르게 시작하려면 다음 드라이버 보드를 고려하십시오.

  • (범@@ 용)
  • (아두이노/뉴클레오)
  • (와이@@ 파이)
  • (와이파이/블루투스)
  • (NB-IoT / eMTC / GPRS

선택 가이드

부품 번호 색@@ 상 그레이 스케일 해상@@ 도 디스플레이 크기 (MM) 윤곽 치수 (MM) 전체 새로 고침 시간 부분 새로 고침 인터페이스
블랙, 화이트 2 200 × 200 27.60 × 27.60 31.8 × 37.3 2 & Radic; SPI
빨강, 검정, 흰색 2 200 × 200 27.60 × 27.60 31.8 × 37.3 8 × SPI
노@@ 랑, 검정, 흰@@ 색 2 152 × 152 27.51 × 27.51 31.8 × 37.3 27 × SPI
블랙, 화이트 2 250 × 122 48.55 × 23.71 59.2 × 29.2 2 & Radic; SPI
빨강, 검정, 흰색 2 212 × 104 48.55 × 23.71 59.2 × 29.2 15 × SPI
노@@ 랑, 검정, 흰@@ 색 2 212 × 104 48.55 × 23.71 59.2 × 29.2 15 × SPI
블랙, 화이트 2 212 × 104 48.55 × 23.71 59.2 × 29.2 2 & Radic; SPI
블랙, 화이트 2 264 × 176 57.29 × 38.19 70.4 × 45.8 6 × SPI
빨강, 검정, 흰색 2 264 × 176 57.29 × 38.19 70.4 × 45.8 15 × SPI
블랙, 화이트 2 296 × 128 66.89 × 29.05 79.0 × 36.7 2 & Radic; SPI
빨강, 검정, 흰색 2 296 × 128 66.89 × 29.05 79.0 × 36.7 15 × SPI
노@@ 랑, 검정, 흰@@ 색 2 296 × 128 66.89 × 29.05 79.0 × 36.7 15 × SPI
블랙, 화이트 2 296 × 128 66.90 × 29.06 79.0 × 36.7 2 & Radic; SPI
블랙, 화이트 2 400 × 300 84.80 × 63.60 90.1 × 77.0 4 × SPI
빨강, 검정, 흰색 2 400 × 300 84.80 × 63.60 90.1 × 77.0 15 × SPI
노@@ 랑, 검정, 흰@@ 색 2 400 × 300 84.80 × 63.60 90.1 × 77.0 15 × SPI
블랙, 화이트 2 600 × 448 118.80 × 88.26 125.4 × 99.5 3.5 × SPI
빨강, 검정, 흰색 2 600 × 448 118.80 × 88.26 125.4 × 99.5 14 × SPI
노@@ 랑, 검정, 흰@@ 색 2 600 × 448 118.80 × 88.26 125.4 × 99.5 26 × SPI
블랙, 화이트 16 800 × 600 122.40 × 90.60 138.4 × 101.8 <1 & Radic; 병렬 포트
블랙, 화이트 2 800 × 480 163.20 × 97.92 170.2 × 111.2 5 × SPI
빨강, 검정, 흰색 2 640 × 384 163.20 × 97.92 170.2 × 111.2 16 × SPI
노@@ 랑, 검정, 흰@@ 색 2 640 × 384 163.20 × 97.92 170.2 × 111.2 16 × SPI
블랙, 화이트 16 1872 × 1404 158.18 × 118.64 173.8 × 127.6 <1 & Radic; 병렬 포트
블랙, 화이트 16 1200 × 825 202.8 × 139.43 218.8 × 156.43 <1 & Radic; 병렬 포트
블랙, 화이트 16 1872 × 1404 209.66 × 157.25 227.7 × 165.8 <1 & Radic; 병렬 포트
블랙, 화이트 2 1304 × 984 252.98 × 190.90 261.5 × 211.0 <8 × SPI
빨강, 검정, 흰색 2 1304 × 984 252.98 × 190.90 261.5 × 211.0 <16 × SPI

e-Paper raw panels comparing
