• 모델 번호: for Raspberry Pi Pico w 16mb Extension expander wifi Pre soldered Pins
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 원산지: 중국


패키지 내용:(라즈베리 파이 피코를 포함하지 않음)



  1. Pico-GPS-L76B x1

  2. GPS 안테나 x1

1
2

  • WIKI 영어 설명서: frequ




L76B GNSS 모듈피코

L76B 기반 GNSS 모듈, 라즈베리 파이 피코 용으로 설계

특징:

ThePico-GPS-L76B라즈베리 파이 피코 용으로 설계된 GNSS 모듈로, GPS, BDS 및 qzss를 포함한 멀티 위성 시스템 지원을 제공합니다. 그것은 빠른 위치, 높은 정확도, 낮은 전력 소비 등과 같은 장점이 있습니다. 라즈베리 파이 피코와 결합하여 글로벌 탐색 기능을 사용하기 쉽습니다.

  • 표준 라즈베리 파이 피코 헤더, 라즈베리 파이 피코 시리즈 보드 지원

  • 다중 위성 시스템 지원: GPS, BDS, QZSS

  • 간편한 자체 추적 예측 기술, 빠른 위치 조정 지원

  • 절전을 위한 주기적 모드의 지능형 컨트롤러, 항상 위치

  • D-GPS, sbas를 지원합니다 (WAAS/EGNOS/MSAS/GAGAN)

  • UART 통신 baudrate: 4800 ~ 115200bps (9600bps, 기본적으로)

  • 온보드 배터리 홀더, ML1220 충전식 셀 지원, ephemeris 정보 및 핫 스타트 유지

  • 모듈 작동 상태를 표시하는 4x led

  • Wiki 영어 설명서 (Raspberry Pi Pico C/C ++, MicroPython 예)

  • WIKI 영어 설명서: frequ

명세

GNSS

주파수:
GPS L1 (1575.42Mhz)
BD2 B1 (1561.098MHz)

채널: 33 추적 ch, 99 수집 ch, 210 PRN ch

C/A 코드

Sbass: WAAS, EGNOS, MSAS, GAGAN

수평 위치 정확도
(자율 위치)

<2.5m CEP

Time-To-First-Fix @ -130dBm
(쉬운 사용)

콜드 스타트: <15s

따뜻한 시작: <5 초

핫 스타트: <1s

감도

수집: 148dBm

추적: 163dBm

재수집: -160dBm

동적 성능

고도 (최대): 18000m

속도 (최대): 515 m/s

가속 (최대): 4g

다른

통신 인터페이스

UART

향합니다

4800 ~ 115200bps (기본적으로 9600bps)

업데이트 속도

1Hz (기본값), 10Hz (최대)

프로토콜

NMEA 0183 PMTK

전원 전압

5V

작동 전류

13mA

현재 소비

<40mA @ 5V (연속 모드)

작동 온도

-40 ℃ ~ 85 ℃

차원

52 × 21mm

라즈베리 파이 피코 헤더 호환성

라즈베리 파이 피코에 직접 부착하기위한 온보드 암 핀 헤더

라즈베리 파이 피코 is않습니다포함.
GNSS 포지셔닝

다중 위성 시스템 지원: GPS, BDS, QZSS

보강 시스템 지원

증대 시스템은 포지셔닝 및 내비게이션의 정확성, 무결성, 신뢰성 및 가용성 향상을 목표로합니다.

지원 보강 포함한 D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)

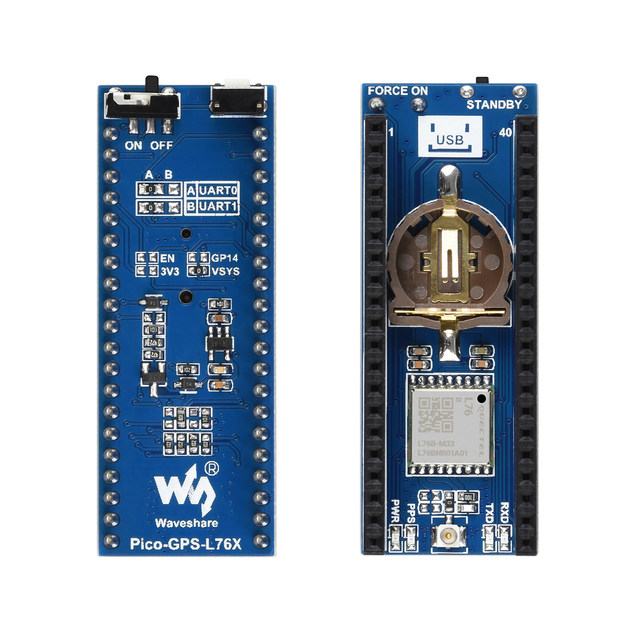

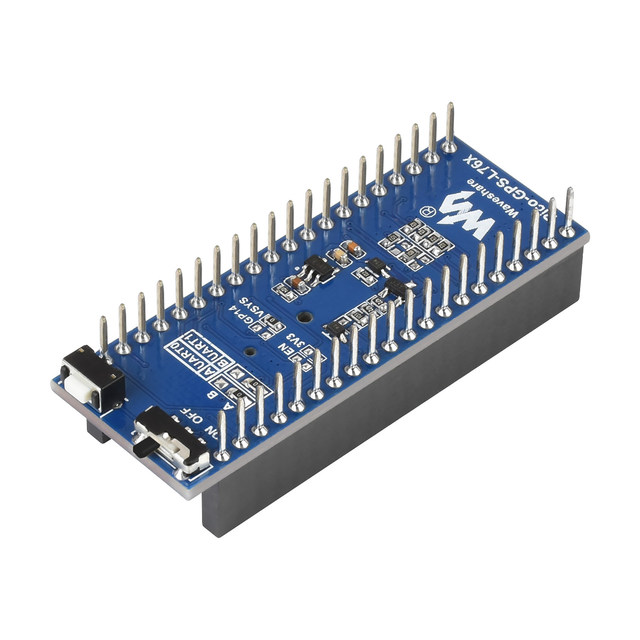

무엇을 보드

  1. L76B 모듈

  2. 배터리 홀더
    Ephemeris 정보 및 핫 스타트 보존을 위한 ML1220 충전식 셀 지원

  3. GNSS 안테나 커넥터

  4. 라즈베리 파이 GPIO 헤더

  5. 대기 모드 스위치

  6. 백업 모드 웨이크 업 버튼

  7. RT9193-33
    전원 칩

  8. 상태 표시기
    RXD/TXD: UART TX/RX 표시기
    PPS: GPS 상태 표시기
    PWR: 전원 표시기

핀아웃 정의
개략 차원
