설명

ODROID-HC4 ODROID-C4 동일한 ARM cpu를 기반으로 한 새로운 홈 클라우드 플랫폼입니다. 우리는 더 빠른 4GB DDR4 ram을 갖춘 12nm 가공 에너지 효율적인 1.8Ghz Cortex-A55 쿼드 코어 프로세서를 채택했습니다. 유용한 Petitboot 기능을 위해 보드에 16MiB SPI 플래시 칩이 있습니다. Wiki의 기술 정보: 이 페이지 제품에 oled가 포함되어 있지 https://wiki.odroid.com/odroid-hc4/odroid-hc4

우리는 더 빠른 4GB DDR4 ram을 갖춘 12nm 가공 에너지 효율적인 1.8Ghz Cortex-A55 쿼드 코어 프로세서를 채택했습니다. 유용한 Petitboot 기능을 위해 보드에 16MiB SPI 플래시 칩이 있습니다. 우리는 오드로이드 hc4 를 위해 USB3.0 을 SATA 브리지 솔루션 (quirks, 추가 IO 레이어 등) 에 사용을 삭제하기로 결정했습니다. 따라서 SATA 다이렉트 브리지 솔루션에 더 원토적이고 신뢰할 수있는 pcie를 사용하고 있습니다. 그렇게함으로써 HC4 보드는 두 개의 SATA 스토리지 도크를 제공합니다. 5.5mm DC 전원 잭, UHS-1 호환되는 micro-SD 슬롯, USB 2.0, HDMI 2.0 및 1GbE 포트는 투명 쉘 케이스의 뒷면에 있습니다.

A CPU (Amlogic S905X3) B DDR4 메모리 (4GiB) C 2x SATA 포트 D 1x RJ45 이더넷 포트 (10/100/1000) E 1x HDMI 2.0 F 1x USB 2.0 호스트 포트 G 1x DC 전원 잭 (외경: 5.5mm, 내경 2.1mm) H 2x 시스템 LED 표시기 I 1x UART 시스템 콘솔 J 1x IR 수신기 K 5x GPIO 핀 (옵션 OLED 디스플레이 용) L 1x 마이크로 SD 슬롯 M 1x 냉각 팬 N 1x 부트 스위치

토스터 폼 팩터 오드로이드 HC4

2x3.5 ”또는 2x2.5” ”기계식 또는 SSD 디스크를 사용합니다. 당신은 분명히 하나의 기계식과 하나의 ssd를 사용할 수 있습니다. 아래에 표시된 두 가지 예를 참조하십시오. Linux LVM 또는 mdadm 덕분에 RAID 0, RAID 1 에서 두 개의 디스크를 결합하거나 하나의 기계식 드라이브 및 디스크 캐싱 (LVM, bcache, 등).

HC4 에 12 테라바이트 고성능 hdd 2 개

HC4 의 삼성 ssd 2 개

블록 다이어그램

SATA 인터페이스 성능

SATA ssd를 HC4 플랫폼에 연결하고 스토리지 IO 처리량을 측정했습니다. 우리는 최대 수준 ~ 390 메가바이트/초 포화되지 않는 전송 속도를 420 ~ 500 관찰할 수 있습니다. 이는 많은 용도에 상당히 좋은 메가바이트/초.

Gbit 이더넷 연결을 통한 SMB/CIFS 네트워크 파일 전송 성능

아래와 같이 Windows OS 클라이언트는 큰 파일을 다운로드/업로드 할 때 지속 가능한 100 MB/s 전송 속도를 보여줍니다.

다운로드

업로드

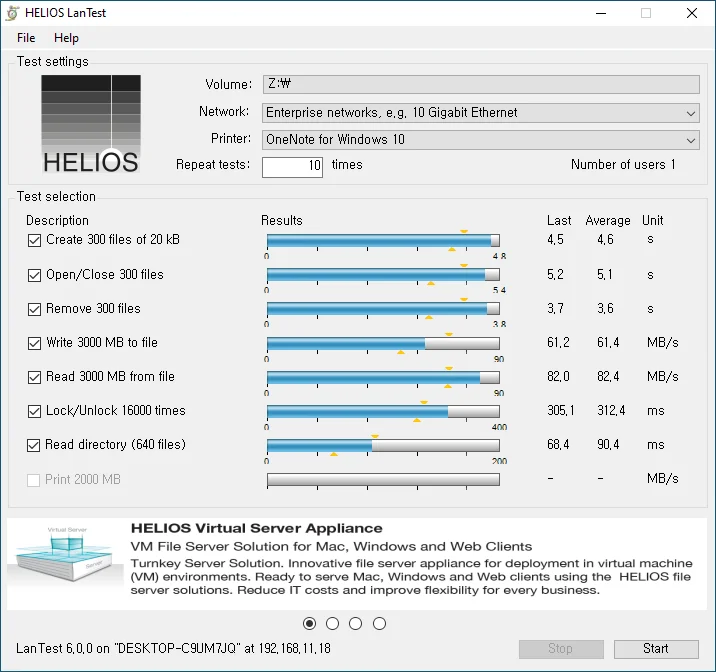

Helios LAN 테스트 결과

삼성 860 EVO 250GB SSD, Samsung

Seagate Barracuda 2 테라바이트 HDD (ST2000DM006)

열특성

SoC 온도는 챔버 온도가 30 °C 로 설정된 동안 매우 무거운 계산 부하로 약 50 ~ 60 °c였습니다. 케이스에는 40mm 냉각 팬이 있으며 SBC 온도를 잘 관리하며 CPU 열 스로팅없이 작동합니다. 우리는 smartctl 명령을 통해 HDD 온도를 계속 읽을 수 있으며 두 HDD 사이의 연속 무거운 rsync 테스트를 통해 약 40 °C 였습니다.

열 그래픽

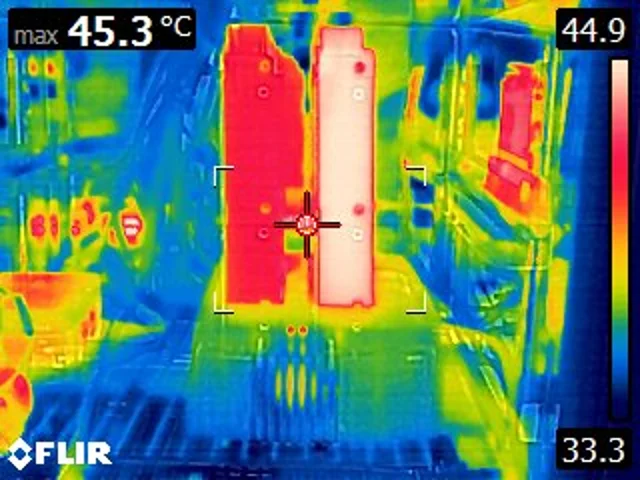

주변 온도가 33 °C 일 때 HDD 표면 온도는 최대 45 °c였습니다. 정상적인 25 °C 실내 온도에서 동일한 시스템을 사용하면 HDD 표면이 40 °C 보다 낮았습니다.

전력 소비

참고 1: ST2000DM006 스핀 다운 전력 소비는 HDD 당 0.75 w입니다. 따라서 HC4 유휴 모드 전력 소비는 약 4W. 참고 2: 삼바 서비스를 통해 거대한 파일을 복사하는 동안 활성 상태에서 전력 소비를 테스트합니다. 참고 3: 일시 중지 모드의 웨이크 업 소스: Wake-on-LAN, IR 원격 수신기 및 RTC 알람.

소프트웨어 지원

Petboot은 SD 카드, HDD 또는 ssd에서 os를 찾을 수 있습니다. 따라서 SD 카드가 없지만 os가 설치된 플러그인 HDD 또는 ssd가 있는 경우에도 petitboot은 HDD 또는 ssd의 os를 사용하여 HC4 를 부팅합니다. Debian/Ubuntu os는 하드커널의 사전 설치된 OS 이미지 또는 오드로이드 포럼에서 얻을 수있는 데비안/우분투 넷부트 설치자로 실행할 수 있습니다. 지원되는 리눅스 커널 버전은 다음과 같습니다. 4.9.230 이상 (하드 커널 스톡 OS 버전) 메인 라인 커널 5.8 이상 (오드로이드 포럼의 비공식 버전)
