버전: HDMI 1.4
특징: 아무도
번들: 번들 5
포장: 그렇습니다
차폐: 비-차폐
외부 직경: hdmi extender ethernet
포장: 판지 상자
신청: 텔레비전,Multimedia,TV Box,컴퓨터,DVD 플레이어,프로젝터,MONITOR,1080P HDMI Source
유형: HDMI 케이블
연결관 B: HDMI
연결관 A: HDMI
모델 번호: HSV373 hdmi extender ethernet
성: 여성-여성
브랜드 이름: MiraBox
Product name: hdmi extender ethernet over TCP IP
HDMI Port: HDMI A type Female hdmi rj45 ethernet adapter
Link Connection: UTP STP CAT5/5e/6 Cable hdmi to ip hdmi over ethernet hdmi to rj45
Standard Power Input: 5V hdmi to lan hdmi to utp
Power Consumption: 3W hdmi extender ethernet hdmi to utp
Resolution Supported: 1080P@60Hz/50Hz/30Hz/25Hz, 720P@60Hz/50Hz,480P@60Hz
hdmi extension hdmi hdcp splitter: hdmi video transmitter hdmi converter
hdmi to network hdmi tcp ip extender: hdmi 1x4 splitter 3d hdmi lan adapter
hdmi extender female to female: hdmi cat5e hdmi extender cat
hdmi splitter 2 out hdmi sender receiver: hdmi to ethernet converter hdmi to ip

HSV373 HDMI 익스텐더 이더넷 지원 1080P 120m HDMI 익스텐더 이더넷 Cat5/Cat5e/Cat6 Rj45 HDMI Over IP Extender

!!! 이 제품은 발신자 1 개와 최대 253 개의 수신기 (스위치 이상) 를 지원합니다.

더 많은 수신기를 구입하려면 먼저 구매 상자 (카트) 에 (HDMI Extender RX) 항목을 추가 한 다음 올바른 번호 (RX) 를 추가하십시오.만) 구매 상자 (카트) 에 대한 항목을 다시.

소개

이HDMI 익스텐더 이더넷HDMI 신호를 표준 tcp/ip로 변환하고 enternet 케이블 또는 lan에 의해 전송하도록 설계되었습니다. TCP/IP 표준의 장점으로 HD STB,DVD,Sky HD box, HDMI 디스플레이 카드 등에서 HD 프로젝터, DLP, lcd로 HDMI 신호 소스를 전송할 수 있습니다. LED 및 기타 시각 장비.

기능

케이블 길이에 맞게 자동 조정

다른 케이블 길이에 대해 자동으로 사양 조정 1-160m (10m 20m 30m 40m 50m 60m 70m 80m 90m 100m 110m 120m 130m 140m 150m 160m) 최상의 디스플레이를 달성하기 위해

1.이미지 압축을 처리하기 위해 M-JPEG 기술을 적용합니다. 이미지 품질 손실은 매우 작습니다. 480i @ 50Hz,480p @ 60Hz,576i @ 50Hz,576p @ 50Hz,720p @ 50/60Hz,1080i @ 50/60Hz,1080p @ 50/60Hz1080p @ 24Hz..

2. 지원되는 HDMI 형식: 480i @ 50Hz, 480p @ 60Hz, 576i @ 50Hz, 576p @ 50Hz, 720p @ 50/60Hz, 1080i @ 50/60Hz, 1080p @ 50/60Hz1080p @ 24Hz

3. HDCP 호환.

4. UTP Cat5e/6 을 사용하여 HDMI 1080P 신호를 120m 이상으로 전송할 수 있습니다.

5. 그것은 lan으로 전송할 수 있습니다.

6. Lan 대역폭 지원: 100M

7. 이더넷 라우터를 하나 더 추가하여 120m 더 연장

8.데이터는 스위치, 라우터 및 기타 이더넷 장치를 통해 전송되고 전송 거리를 20km 이상 확장 할 수 있습니다.

9. 또한 HDMI 분배기, 방송 HDMI 신호와 같은 방송 모드에서 작동 할 수 있습니다.송신기 1 개 최대 253 개 지원 수신기 (오버 스위치)

응용

1. 단일 출력: HDMI 신호를 최대 120 미터 확장CAT5/5e/6 케이블 1 개 이상.

HSV373 HDMI Extender Ethernet Support 1080P 120m HDMI Extender Ethernet Over Cat5 Cat5e Cat6 Rj45 HDMI Over IP Extender (1)

2. 다중 출력: 네트워크 라우터/스위치를 사용하여 확장 및 분할.

-하나의 확장기 (TX) 에서 여러 수신기 (RX) 로

HSV373 HDMI Extender Ethernet Support 1080P 120m HDMI Extender Ethernet Over Cat5 Cat5e Cat6 Rj45 HDMI Over IP Extender (3)

3. 캐스케이드: 무제한 확장 네트워크 라우터 리피터.

HSV373 HDMI Extender Ethernet Support 1080P 120m HDMI Extender Ethernet Over Cat5 Cat5e Cat6 Rj45 HDMI Over IP Extender (2)

패키지 내용물

" HDMI 익스텐더 TX "항목: 발신자 * 1, 전원 어댑터 * 1, 사용자 설명서 * 1

" HDMI 익스텐더 RX "항목: 수신기 * 1, 전원 어댑터 * 1, 사용자 설명서 * 1

"HDMI Extender TX RX" 항목: 발신자 * 1 & 수신기 * 1, 전원 어댑터 * 2, 사용자 설명서 * 1

레이아웃

HSV373 HDMI Extender Ethernet Support 1080P 120m HDMI Extender Ethernet Over Cat5Cat5eCat6 Rj45 HDMI Over IP Extender

HDMI 입력: HDMI 소스를 hdmi와 연결하십시오.케이블 (케이블 미포함)
전원 잭: 포함 된 5V DC 전원 어댑터 연결여기
재설정: HDMI 익스텐더가 작동하지 않는 경우 누르면 재설정적절하게
RJ45: 고양이를 통해 수신기의 RJ45 연결5/5e/6 케이블

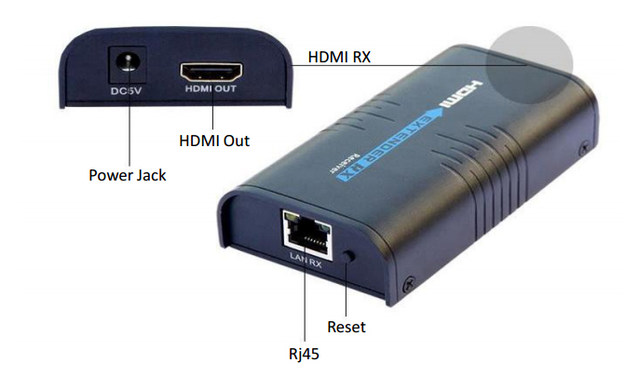

HSV373 HDMI Extender Ethernet Support 1080P 120m HDMI Extender Ethernet Over Cat5Cat5eCat6 Rj45 HDMI Over IP Extender (2)

HDMI 출력: 여기에 HDMI 디스플레이에 연결HDMI 케이블, 케이블 미포함
재설정: HDMI 익스텐더가 제대로 작동하지 않는 경우 누르면 재설정

하드웨어 설치

참고: 최적의 성능을 달성하기 위해 CAT6 케이블은추천.

1. HDMI 소스를 포함한 모든 장치에 전원을 공급하고디스플레이.

2. HDMI 소스를 송신기의 hdmi에 연결합니다.커넥터에서.

3.. HDMI 디스플레이를 수신기의 HDMI 출력에 연결HDMI 케이블 커넥터 (포함되지 않음).

4.. 연결 링크 송신기 및 수신기 aCAT5/5E/6 케이블.

5.. 포함 된 전원 어댑터를 송신기 모래 수신기의 전원 잭에 연결 한 다음 두 전원을 연결하십시오.안정적인 전원 콘센트에 어댑터.

6.. HDMI 장치 및 HDMI 디스플레이의 전원을 켜십시오.

7.. HDMI 익스텐더를 사용할 준비가되었습니다.

FAQ 및 솔루션

Q: tv에 "연결 대기" 가 표시됩니다.하단-오른쪽 모서리:

A: 1) 송신기 (TX), 수신기 (RX) 또는 네트워크 스위치 (사용시) 의 전원 어댑터가 연결되어 있는지 확인합니다.

2) 네트워크 케이블 (CAT5/5E/6) 단단하다Tx와 rx사이에 연결됩니다.

Q: TV 디스플레이"검색TX ":

A: 1) 확인 HDMI 장치 연결송신기 (TX).

2) 다른 HDMI 케이블을 사용하여 연결하십시오.

3) 그래도 작동하지 않으면 HDMI 장치를Tv에 신호가 있는지 직접 확인하십시오.

Q: HDMI 익스텐더가 제대로 작동하지 않습니다.

A: 1) 케이블 길이가 아래에 있는지 확인하십시오.

-HDMI 케이블: 2m

-네트워크 케이블 (고양이5/5e/6): 120m

2) TX/rx의 "재설정" 버튼을 누르고 다시 연결합니다.
