옵션정보

[(200003984)Open405R-C A set]


[(200003983)Open405R-C]


[(200003982)Core405R]



상품정보

  • 브랜드 이름: Melochi
  • 데모 보드 유형: FPGA
  • 힌트 관련 화학: 없음
  • 배터리 포함: no
  • 원산지: 중국
  • 모델 번호: Core405R


제품 이름STM32 STM32F405RGT6 MCU 코어 보드, 전체 IO 확장기, JTAG/SWD 디버그 인터페이스

개요

Core405R 은 다음을 위해 설계된 STM32 MCU 코어 보드입니다. STM32F405RGT6추가 확장을 지원합니다. STM32F 제품군으로 응용 프로그램 개발을 시작하는 데 이상적입니다.

  • 최소한의 즉시 실행 시스템, 클럭 회로, USB 제어 회로, USB 커넥터 등을 통합합니다.

  • 핀 헤더에서 모든 I/O 포트에 액세스할 수 있습니다.

  • JTAG/SWD 프로그래밍/디버깅 인터페이스

  • 2.54mm헤더 피치, 응용 프로그램 보드에 연결할 수 있음

보드에있는 것


  1. STM32F405RGT6:고성능 STM32 MCU 기능:

    • 코어:Cortex-M4 32 비트 RISC

    • 작동 주파수:168MHz, 210 DMIPS/1.25 DMIPS/MHz

    • 작동 전압:1.8V-3.6V

    • 패키지:LQFP64

    • 추억:1MB 플래시, 192 + 4kB SRAM

    • MCU 통신 인터페이스:

      • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN

      • 1 x USB 2.0 HS/FS 장치/호스트/OTG 컨트롤러, 전용 DMA, 온칩 풀 스피드 PHY

      • 1 x USB HS ULPI (외부 PHY 필요)

    • AD & DA 변환기:3 x AD (12 비트, 1μs, 16 채널 공유); 2 x DA (12 비트)

    • 디버깅/프로그래밍:JTAG/SWD (직렬 와이어 디버그) 인터페이스 지원, IAP 지원

  2. AMS1117-3.3:3.3V 전압 조정기

  3. MIC2075-2:온보드 USB 전원 관리 장치

  4. 전원 공급 장치 스위치,5Vin 또는 USB 연결로 전원 공급

  5. 부팅 모드 선택,BOOT0 핀 구성용

  6. 전원 표시기

  7. V버스 LED

  8. 재설정 버튼

  9. 8M 크리스탈

  10. 32.768K 크리스탈,교정 된 내부 RTC 용

  11. JTAG/SWD 인터페이스:디버깅/프로그래밍

  12. USB 커넥터,PC와 STM32 개발 보드 간의 USB 통신 설정에 사용

  13. MCU 핀 확장기,추가 확장을 위해 확장 커넥터에서 VCC, GND 및 모든 I/O 핀에 액세스할 수 있습니다.

  14. 5Vin 핀 헤더,USB 호스트/OTG를 사용할 때 5V 전원 공급 장치가 필요합니다

  15. USB 점퍼

    • USB를 사용할 때 점퍼를 짧게

    • 점퍼를 열어 관련 I/O 포트에서 연결 해제

  16. VBAT 선택 점퍼

    • 점퍼를 짧게하여 시스템 전원 공급 장치를 사용하십시오.

    • 점퍼를 열어 VBAT를 배터리와 같은 외부 전원에 연결하십시오.

패키지 내용물


  1. Core405R x 1

  2. USB 타입 A에서 미니 B 케이블 x 1

1
2

  1. Open405R-C 개발 보드 x 1

  2. PL2303 USB UART 보드 (미니) x 1

  3. 미니 B 플러그 케이블 x 1 에 USB 타입 A 플러그

  4. 미니 B 플러그 케이블 x 1 에 USB 타입 A 콘센트

  5. 4 핀 2 핀 와이어 팩 x 1

  6. USB 전원 케이블 x 1


  1. 2.8 인치 저항 터치 LCD x 1

  2. 아날로그 테스트 보드 (임베디드 AD/DA 테스트 용) x 1

  3. USB3300 USB HS 보드 (ULPI) x 1

  4. SN65HVD230 CAN 보드 (CAN) 2 개 x 1

  5. FM24CLXX FRAM 보드 (I2C) x 1

  6. 마이크로 SD 스토리지 보드 (SDIO/SPI) x 1

  7. 이더넷 케이블 x 1


그림 1. JTAG 헤더 핀아웃
그림 2. SWD 헤더 핀아웃

그림 1 과 2 는 JTAG/SWD 인터페이스의 헤더 핀아웃을 보여 줍니다.

JTAG/SWD 인터페이스

참고:
이 Open405R-C STM32 UART 부트 로더를 통한 프로그래밍을 지원하며, USB TO UART 액세서리 보드도 패키지에 제공됩니다.
Open405R-C 디버깅 기능을 통합하지 않으므로 디버거가 필요합니다.


Open405R-C 개발 보드

Open405R-C 개발 보드

Open405R-C 개발 보드 뒷보기

Open405R-C 마더 보드

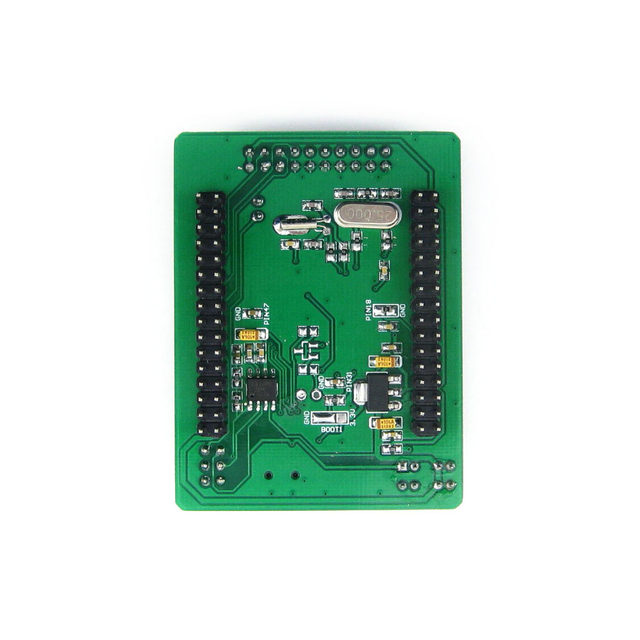

MCU 코어 보드 Core405R

MCU 코어 보드 Core405R

터치 스크린 LCD에 연결

OTG 케이블을 통해 USB 장치에 연결

USB3300 USB HS 보드에 연결하기

오디오 보드에 연결

RS232 보드에 연결

RS485 보드에 연결

USB UART 보드에 연결

CAN 보드에 연결

8 개의 푸시 버튼에 연결

5 IO 키패드에 연결

AD 키패드에 연결

AD/DA 포트의 테스트 보드

FRAM 보드에 연결

I2C 버스에 연결된 멀티 I2C 주변기기 모듈

DataFlash 보드에 연결

VS1003B MP3 보드에 연결하기

NRF24L01 RF 보드에 연결

마이크로 SD 스토리지 보드에 연결

필요한 액세서리 보드에 연결

사진

  1. STM32F405RGT6:고성능 STM32 MCU 기능:

    • 코어: Cortex-M4 32 비트 RISC

    • 작동 주파수: 168MHz, 210 DMIPS/1.25 DMIPS/MHz

    • 작동 전압: 1.8V-3.6V

    • 패키지: LQFP64

    • 추억: 1MB 플래시, 192 + 4kB SRAM

    • MCU 통신 인터페이스:

      • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN

      • 1 x USB 2.0 HS/FS 장치/호스트/OTG 컨트롤러, 전용 DMA, 온칩 풀 스피드 PHY

      • 1 x USB HS ULPI (외부 PHY 필요)

    • AD & DA 변환기: 3 x AD (12 비트, 1μs, 16 채널 공유); 2 x DA (12 비트)

    • 디버깅/프로그래밍: JTAG/SWD (직렬 와이어 디버그) 인터페이스 지원, IAP 지원

  2. AMS1117-3.3: 3.3V 전압 조정기

  3. MIC2075-2: 온보드 USB 전원 관리 장치

  4. 전원 공급 장치 스위치, 5Vin 또는 USB 연결로 전원 공급

  5. 부팅 모드 선택, BOOT0 핀 구성용

  6. 전원 표시기

  7. V버스 LED

  8. 재설정 버튼

  9. 8M 크리스탈

  10. 32.768K 크리스탈, 교정 된 내부 RTC 용

  11. JTAG/SWD 인터페이스: 디버깅/프로그래밍

  12. USB 커넥터, PC와 STM32 개발 보드 간의 USB 통신 설정에 사용

  13. MCU 핀 확장기, 추가 확장을 위해 확장 커넥터에서 VCC, GND 및 모든 I/O 핀에 액세스할 수 있습니다.

  14. 5Vin 핀 헤더, USB 호스트/OTG를 사용할 때 5V 전원 공급 장치가 필요합니다

  15. USB 점퍼

    • USB를 사용할 때 점퍼를 짧게

    • 점퍼를 열어 관련 I/O 포트에서 연결 해제

  16. VBAT 선택 점퍼

    • 점퍼를 짧게하여 시스템 전원 공급 장치를 사용하십시오.

    • 점퍼를 열어 VBAT를 배터리와 같은 외부 전원에 연결하십시오.

Core405R 에있는 내용

  1. MCU 코어 보드 커넥터: Core405R 을 쉽게 연결하기 위해

  2. UART3 인터페이스: RS232, USB to 232 등에 쉽게 연결할 수 있습니다.

  3. SDIO 인터페이스: Micro SD 모듈 연결, SPI보다 훨씬 빠른 액세스 속도 기능

  4. I2S2/I2S3/I2C1: 오디오 모듈과 같은 I2S 주변 장치 연결용

  5. I2C1/I2C2 인터페이스: I/O 확장기 (PCF274), FRAM (FM24CLxx) 등과 같은 I2C 주변 장치에 쉽게 연결할 수 있습니다.

  6. SPI1/SPI2 + AD/DA 인터페이스

    • DataFlash (AT45DBxx), SD 카드, MP3 모듈 등과 같은 SPI 주변 장치에 쉽게 연결할 수 있습니다.

    • SPI1 은 AD/DA 대체 기능을 제공하며 AD/DA 모듈 연결도 지원합니다.

  7. USART2 인터페이스: RS232, RS485, USB TO 232 등에 쉽게 연결할 수 있습니다.

  8. LCD 인터페이스: 터치 스크린 LCD 연결 용

  9. ULPI 인터페이스: 고속 USB 주변 장치 연결 용 (STM32F405R 은 PHY 장치없이 USB HS 컨트롤러를 통합)

  10. UART1 인터페이스: RS232, USB to 232 등에 쉽게 연결할 수 있습니다.

  11. CAN2 인터페이스: CAN 장치를 편리하게 갖춘 액세서리 보드와 통신

  12. CAN1 인터페이스: CAN 장치를 편리하게 갖춘 액세서리 보드와 통신

  13. 단일 와이어 인터페이스: 온도 센서 (DS18B20), 전자 등록 번호 (DS2401) 등과 같은 ONE-WIRE 장치 (TO-92 패키지) 에 쉽게 연결할 수 있습니다.

  14. 5V DC 잭

  15. 5V/3.3 V 전원 입력/출력: 일반적으로 전원 출력으로 사용되며 다른 사용자 보드와의 공통 접지

  16. MCU 핀 커넥터: 추가 확장을 위해 확장 커넥터에서 VCC, GND 및 모든 I/O 포트에 액세스할 수 있습니다.

  17. LED 점퍼

    • 예제 코드에 사용되는 기본 I/O에 연결하기 위해 점퍼를 짧게

    • 점퍼 와이어를 통해 사용자 정의 I/O에 연결하기 위해 점퍼를 엽니 다.

  18. 조이스틱 점퍼

    • 예제 코드에 사용되는 기본 I/O에 연결하기 위해 점퍼를 짧게

    • 점퍼 와이어를 통해 사용자 정의 I/O에 연결하기 위해 점퍼를 엽니 다.

  19. 사용자 키/웨이크 업 버튼 점퍼

    • 예제 코드에 사용되는 기본 I/O에 연결하기 위해 점퍼를 짧게

    • 점퍼 와이어를 통해 사용자 정의 I/O에 연결하기 위해 점퍼를 엽니 다.

  20. 5V 전원 선택 점퍼: 코어 5V 또는 5V DC에서 전원 공급

  21. LED: I/O 상태 및/또는 프로그램 실행 상태를 표시하기에 편리함

  22. 사용자 키: I/O 입력 및/또는 실행 코드와 상호 작용하는 데 편리합니다.

  23. 웨이크 업 버튼: 절전 모드에서 STM32 MCU를 깨우고 일반 사용자 키로도 사용됩니다.

  24. 조이스틱: I/O 입력에 편리함 (5 개 위치)

마더 보드에있는 것

이 Open405R-C 특정 용도에 맞는 다양한 옵션 액세서리 보드로 추가 확장을 지원합니다. 모듈식 개방형 디자인은 STM32F2 시리즈 마이크로 컨트롤러로 응용 프로그램 개발을 시작하는 데 이상적입니다.

Open405R-C 위해 설계된 STM32 개발 보드입니다. STM32F405RGT6 마더 보드와 MCU 코어 보드로 구성된 마이크로 컨트롤러 Core405R.

개요

STM32F405R 시리즈용으로 설계된 STM32 개발 보드, STM32F405RGT6 MCU 기능 및 다양한 표준 인터페이스를 통합하여 주변 장치 확장에 매우 용이합니다.
