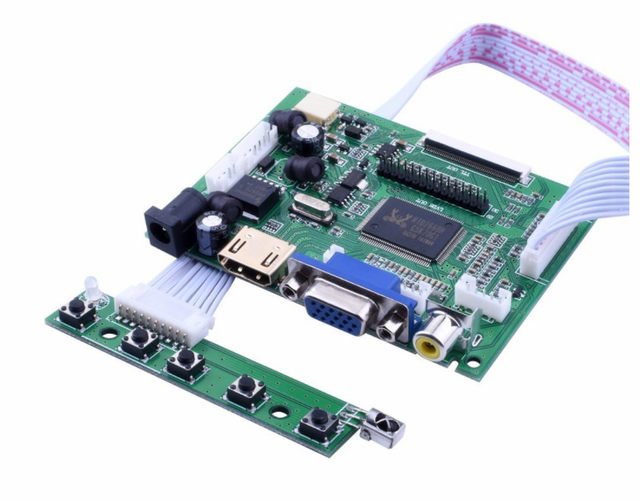

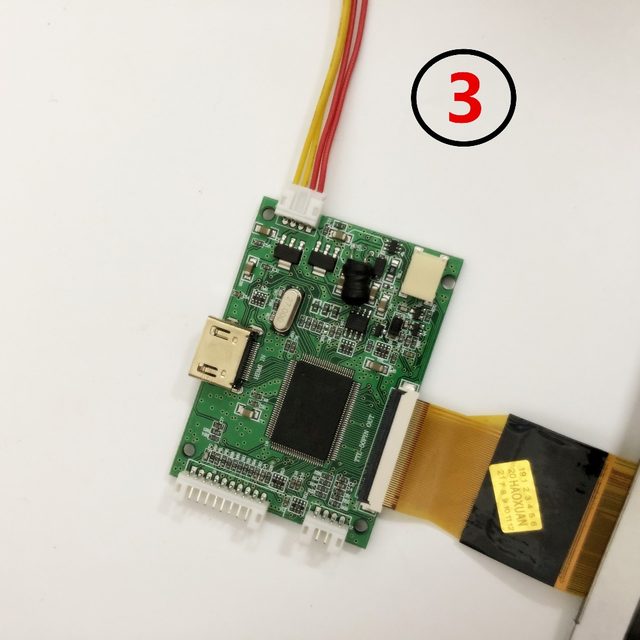

라스베리 파이 바나나/오렌지 파이 미니 컴퓨터에 대 한 드라이버 보드 모니터와 7 인치 1024*600 HDMI 호환 화면 LCD 디스플레이
(터치스크린없이)
1-AV1 인터페이스
2-AV1,AV2 인터페이스
3-VGA 인터페이스
4 -- VGA 확장 인터페이스
5 -- HDMI 고선명 공용영역
6 -- DC5.5mm 힘 공용영역
7 -- 힘 연장 공용영역
8 -- 고전압 널 전력 공급
9 -- LED 디스플레이 백라이트 전원 공급 장치
10 -- Lvds 디스플레이 인터페이스
11 -- 50Pin TTL 전시 공용영역
12 -- 단추 널 공용영역
13 -- 해상도 조정 단락 블록
5V-12V 2A 전원 공급 장치에 적응
명세
PCB-800099 드라이버 보드
1. 제품 설명:
이 운전사 널은 SIXTHHD-HD1 주 통제 ic를 사용합니다
이 드라이버 보드
1,1 VGA 신호 입력
2,2 AV 신호 입력
3,1 HDMI 신호 입력, 이 IC 지원 HDMI1.2
4,1 도로 반전 신호 입력
5,넓은 전압 입력을 지원하고, 4.5V-20V 사이에서 일반적으로 작동할 수 있습니다
6, 표준 백라이트 6PIN, 공용영역을 연결 고전압 보드
7, 드라이버 보드 통합 LCD 화면 LED 백라이트 드라이버 보드
8, 표준 LVDS 신호 출력, 단일 6, 단일 8, 이중 6, 이중 8 및 기타 표준 LVDS 신호 LCD 화면을 지원할 수 있지만 3.3V 전원 공급 장치가있는 LCD 화면 만 지원합니다.
9, 표준 단추 널 공용영역 및 지원 이중 색깔 LED 지시자 전시
10, 지원 TTL 신호 출력
호환 일반 50PIN 1024*600 해상도 인터페이스 TTL LCD 화면
11, 지원 역 제어, 디스플레이 AV2, 역 전압 지원 전압 입력 50V
12, 이 드라이브 보드 네 위치 구멍
인터페이스 기능 설명
태그 | 기능 설명 | 비고 |
RCA1 | AV 입력 | |
TP1 | AV | |
J4 | VGA 입력 | |
DB15 | VGA 입력 | |
HDMI | HDMI 입력 | HDMI 표준 1.1 |
DCIN | 전원 입력 | |
J3 | 전원 입력 | |
J1 | 외부 고전압 널 항구 | |
J7 | LED 백라이트 시트 | |
CON1 | TTL-50PIN 신호 출력 | |
CN1 | LVDS 신호 출력 | |
J6 | 버튼, 원격 제어, LED 표시기 인터페이스 |
AV 시뮬레이션
NTSC | 지원 |
PAL | 지원 |
키패드, 원격 제어 입력 인터페이스
일련 번호 | 정의 | 설명 |
1 | 5V | 원격 제어 전력 공급, 실제로 3.3V |
2 | GND | GND |
3 | IR | 원격 입력 |
4 | 전원 | 스위치 기능 |
5 | 메뉴 | 메뉴 디스플레이 기능 |
6 | + | 플러스 |
7 | _ | 덜 |
8 | 소스 | 신호 변환 |
9 | LED-R | LED 표시 등 |
10 | LED-G | LED 표시 등 |
VGA 신호 입력 인터페이스
일련 번호 | 정의 | 설명 |
고전압 보드 인터페이스
1 | + 12V | 포지티브 입력 |
2 | + 12V | 포지티브 입력 |
3 | EN | 고전압 보드 스위치 신호 |
5 | GND | GND |
6 | GND | GND |
LVDS 스크린 인터페이스
일련 번호 | 정의 | 설명 |
1 | VCC | LCD 전원 |
2 | VCC | LCD 전원 |
3 | VCC | LCD 전원 |
4 | GND | GND |
5 | GND | GND |
6 | GND | GND |
7 | LAX0 + | LVDS 신호 |
8 | LAX0- | LVDS 신호 |
9 | LAX1 + | LVDS 신호 |
10 | LAX1- | LVDS 신호 |
11 | LAX2 + | LVDS 신호 |
12 | LAX2- | LVDS 신호 |
13 | GND | |
14 | GND | |
15 | LACK + | LVDS 신호 |
16 | 부족 | LVDS 신호 |
17 | LAX3 + | LVDS 신호 |
18 | LAX3- | LVDS 신호 |
19 | LBX0 + | LVDS 신호 |
20 | LBX0- | LVDS 신호 |
21 | LBX1 + | LVDS 신호 |
22 | LBX1- | LVDS 신호 |
23 | LBX2 + | LVDS 신호 |
24 | LBX2- | LVDS 신호 |
25 | GND | |
26 | GND | |
27 | LBCK + | LVDS 신호 |
28 | LBCK- | LVDS 신호 |
29 | LBX3 + | LVDS 신호 |
30 | LBX3- | LVDS 신호 |
DCIN 전원 인터페이스
1 | + 12V | 포지티브 입력 |
2 | + 12V | 포지티브 입력 |
3 | GND | GND |
4 | GND | GND |
HDMI 인터페이스
1 | HDMI 표준 인터페이스 | 표준 와이어 유효한 |
AV 신호 및 반전 제어 전원 인터페이스
1 | ACC | 12V 입력 후에 av2에 강제 전압 입력을 반전 |
2 | AV1 | AV1 입력 |
3 | GND | GND |
4 | AV2 | AV2 입력 |
5 | GND | GND |
VGA
1 | GND | GND |
2 | V | V |
3 | H | H |
4 | GND | GND |
5 | R | R |
6 | GND | GND |
7 | G | G |
8 | GND | GND |
9 | B | B |
10 | GND | GND |
11 | SDA | 업그레이드 |
12 | SCL | 업그레이드 ? |
