ALINX AX309E: 스파르탄-6 XC6SLX9

스파르탄-6 XC6SLX9 Fpga 개발 보드, 새로운 초보자를 위한 엔트리 레벨

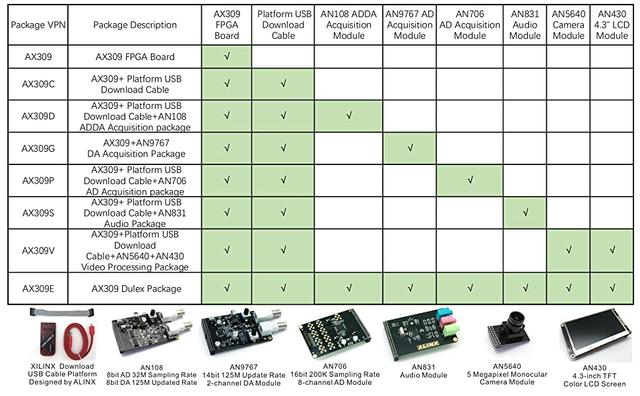

AN108 ADDA 모듈, AN9767 DA 모듈, AN706 AD 모듈, 카메라 및 4.3 인치 LCD 모듈 포함
플랫폼 케이블 USB (프로그램 다운로드) 및 미니 USB (보드 전원 공급)

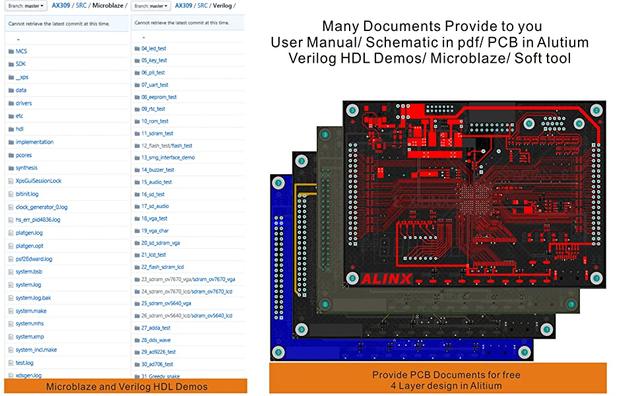

Verilog HDL 코딩 예제, 자습서, 회로도 및 사용자 매뉴얼이 보관함에 저장되었습니다. 좋은 문서와 사용하기 쉬운
VGA 포트 지원 RGB565 16 색상 형식, 구성 요소를 보호하는 고정 투명 케이스

제품 설명

그것은 엔트리 레벨 제품, 주로 FPGA 초보자를위한, FPGA 칩은 XILINX SPARTAN6 XC6SLX9-2FTG256C. 두 개의 40 핀 표준 커넥터를 확장하고 ADDA/DA/AD 모듈, LCD 화면, 오디오 모듈, 카메라 모듈 등과 같은 ALINX 모듈을 직접 연결하십시오. pdf, PCB의 설계도 제공 Altium의 4 레이어, 사용자 설명서, verilog HDL 데모, Microblaze, 소프트웨어 도구 및 사용 중 기술 지원.

FPGA: 스파르탄-6 XC6SLX9-2FTG256C

클로킹

FPGA의 "시스템" 클럭으로 사용되는 차동 50MHz 출력의 고정 발진기

메모리

256Mbit SDRAM (16M * 16bit), 16 비트 버스

SPI 플래시: 16Mbit

IIC EEPROM 24LC04: 4Kbit (2*256*8 비트)

SD 카드 슬롯

커뮤니케이션 & 네트워킹

USB-UART 브리지 커넥터

VGA 비디오 디스플레이 인터페이스

CMOS 카메라 모듈 인터페이스

확장 커넥터: 2 포트 0.1 인치 간격 표준 40 핀 확장 헤더

구성: 플랫폼 케이블 USB II와 같은 ALINX 브랜드 Xilinx 다운로드 케이블과 함께 사용하기 위해 제공된 온보드 JTAG 헤더

디스플레이: 6 키, 4 사용자 LED, 디지털 튜브

실시간 시계

부저

전원: 미니 USB 인터페이스.
