- 색상: Black
- 포장: 그렇습니다
- 모델 번호: GDEH0154Z90+DEArduino
- 유형: 산업용 모니터
- 브랜드 이름: goodisplay
- 근원: CN (정품)
- 증명서: 세륨
- Size: 1.54 inch
- Resolution: 200x200
- IC: SSD1681
- Outline Size(mm): 37.32x31.80x0.9
- Operating Temp.: 0℃~40℃
- Interface: SPI
- Time of refresh(s): 15
☆ 설명

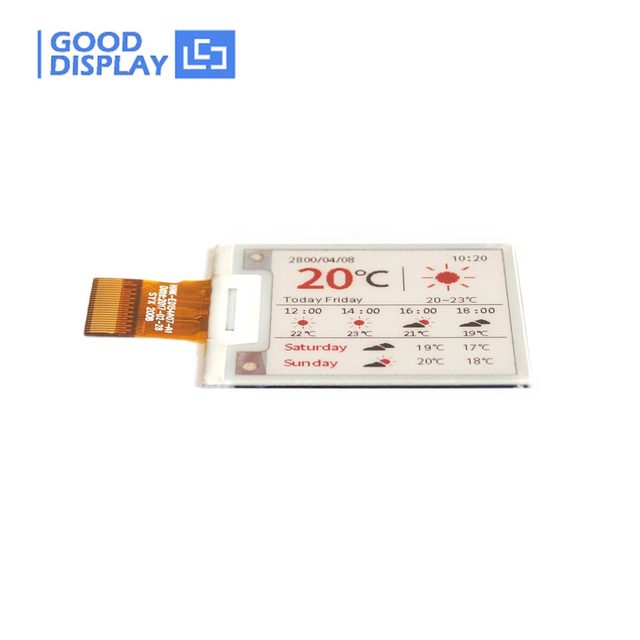

이것은 1.54x200 해상도, SPI 인터페이스가있는 200 인치 컬러 e-잉크 스크린이있는 개발 키트 세트이며 디스플레이는 검은 색, 흰색 및 빨간색 콘텐츠로 이미지를 표시 할 수 있습니다. 이미지는 전원이 없으면 정직하게 유지됩니다. 이미지를 올려 놓고 전원을 종료하십시오. 이 전자 종이 모듈이 업데이트되면 모든 전력을 필요로하지 않으며 실제로 전적으로 연결될 수 있으며 콘텐츠는 불확실하게 디스플레이에 남아 있습니다. 이 색깔 e 잉크 전시 GDEH0154Z90 는 태양 또는 건전지에 의해 강화된 저출력 장치를 위해 완벽합니다.
Arduino uno는 가장 기본적인 개발 보드입니다. 프로세서 코어는 atmega328이며 14 개의 디지털 입력/출력 포트 (6 PWM 출력으로 사용할 수 있음) , 6 개의 아날로그 입력이 있습니다. 주변 장치 (센서, 제어 스위치, LED 스크린 등) 으로 약간의 전자 회로 기반을 가진 누구나 신속하게 이 플랫폼을 기반으로 다양한 흥미로운 기능을 갖춘 실용적인 전자 회로를 구축 할 수 있습니다.
이 디스플레이에 대한 bitmap 이미지를 준비하기 위해 무료 전자 종이 소프트웨어를 사용하여 샘플 코드와 데이터 시트를 제공 할 수 있습니다.Www.good-display.com/product/285.html
* 이 전자 잉크 디스플레이 모듈은 부분 업데이트를 지원하지 않습니다
☆ 패키지
1) 1.54 인치 색깔 eink 전시 200x200 해결책 e 서류상 전시 * 2pcs

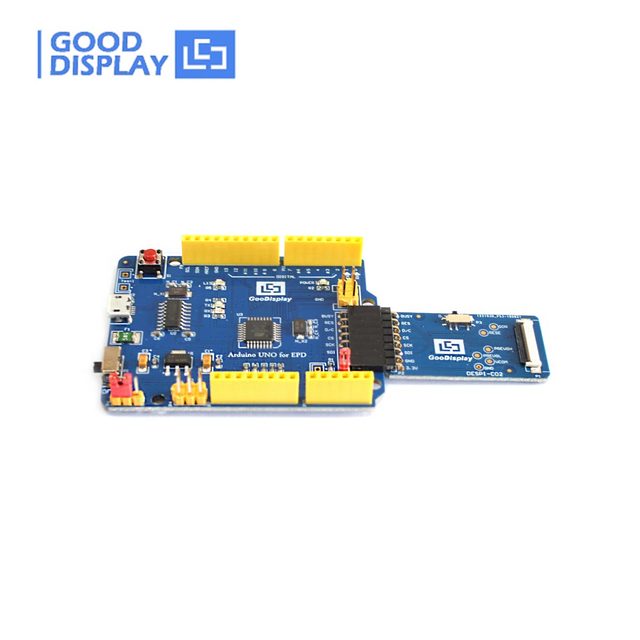

2) 운전 보드 플랫폼 * 1pc
3) 커넥터 보드 DESPI-C02 * 1 개
4) USB 포트 케이블 * 1pc
5) FPC 연결관 * 2pcs
☆ 주요 모수

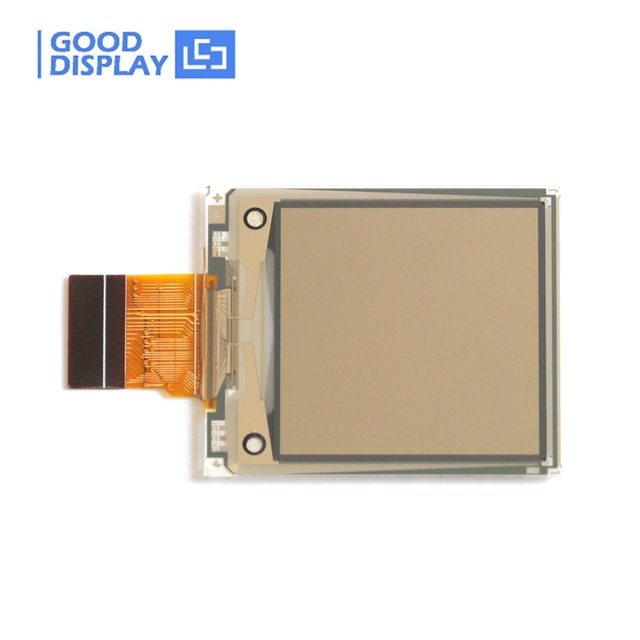

부품 번호 | GDEH0154Z90 |
유형 | 도트 매트릭스 |
크기 | 1.54 인치 |
IC | SSD1681 |
해상도 | 200x200 |
개략 크기 (mm) | 37.32x31.80x0.9 |
활성 크기 (mm) | 27x27 |
픽셀 피치 (mm) | 0.135x0.135 |
작동 온도. | 0 ℃ ~ 40 ℃ |
저장 온도. | -25 ℃ ~ 60 ℃ |

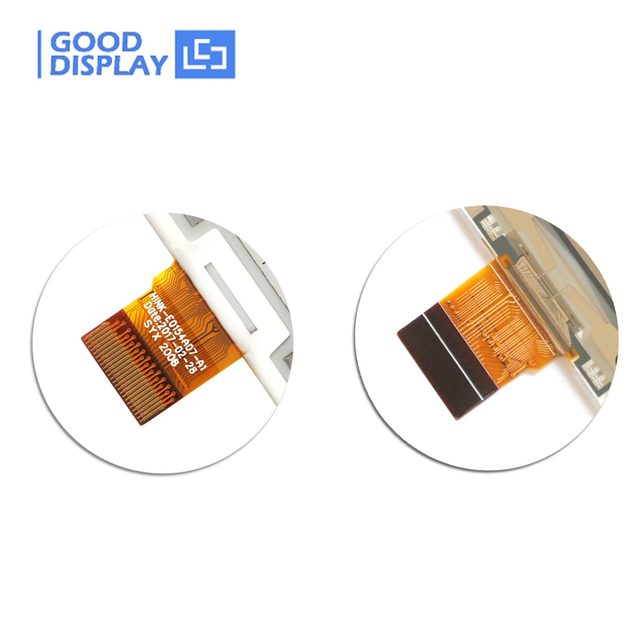

커넥터 | 24 핀 FPC |
MAX 회색조 | 2 |
컬러 | 까만, 빨간 백색 |
인터페이스 | SPI |
전체 새로 고침 (들) | 15 |
새로 고침 (mW) 의 전력 소비 | 6.6 |
대기 전력 소비 (mW) | 0.0099 |
모수 | 명세 |
플랫폼 | Arduino |
기능 | 드라이브 E 종이 전시 |
외부 차원 (mm) | 70x54 |
전원 인터페이스 | USB 인터페이스 |
주요 기능 | 1. Arduino에 근거를 둔 전자 종이 전시를 모는 방법을 배우십시오. 2. E 종이 전시를 시험하고 평가하십시오. 3. Dearduino에 근거를 둔 이차 발달. |
추가 기능 | 직렬 포트, 표시기, 빛, 키, 전류 감지 등 USB. |
작동 온도. | -20 ℃ ~ 70 ℃ |
예제 코드 | 유효한 |
☆ 세부사항
☆ 다른 제품
당신이 뒤에 오는 제품을 사고 싶은 경우에,클릭해당부품 번호.
부품 번호 | 크기 | 컬러 | 그레이 스케일 | 해상도 | 전체 REFRESH | 운영 온도. | 부분 REFRESH | 유연한 | 인터페이스 |
GDEW0154M10 | 1.54" | BW | 2 | 152x152 | 3s | -10 ℃ ~ 60 ℃ | SPI | ||
GDEH0154D67 | 1.54" | BW | 4 | 200x200 | 2s | 0 ℃ ~ 50 ℃ | √ | SPI | |
GDEW0154M09 | 1.54" | BW | 2 | 200x200 | 0.82s | 0 ℃ ~ 50 ℃ | √ | SPI | |
GDEW0154T8D | 1.54" | BW | 4 | 152x152 | 3s | 0 ℃ ~ 50 ℃ | √ | SPI | |
GDEW0154I9FC | 1.54" | BW | 4 | 152x152 | 3s | 0 ℃ ~ 50 ℃ | √ | √ | SPI |
GDEH0154Z90 | 1.54" | BWR | 2 | 200x200 | 15s | 0 ℃ ~ 40 ℃ | SPI | ||
GDEM0154Z91 | 1.54" | BWR | 2 | 152x152 | 14s | 0 ℃ ~ 40 ℃ | SPI | ||
GDEW0154T8-FL (전조등) | 1.54" | BW | 4 | 152x152 | 3s | 0 ℃ ~ 50 ℃ | √ | SPI |

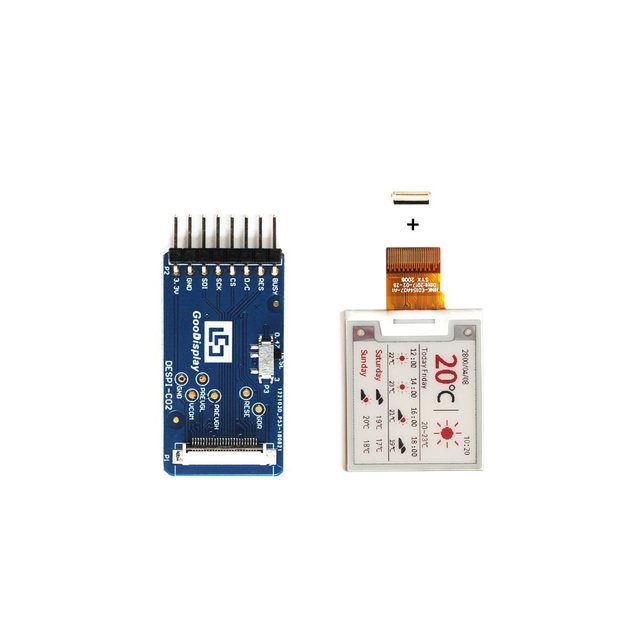

GDEH0154Z90 | DESPI-C02 (연결 널) |
