기능

• STM32H725AE 칩 기반, 암® Cortex®-M7 32 비트 550 MHz 고성능 마이크로프로세서

• 16MB SPI NOR 플래시 및 8MB PSRAM

• 240*320 해상도의 2.8 인치 저항성 터치 스크린 LCD 및 200 만 화소 DCMI 카메라 (OV250) 포함

• 듀얼 밴드 2.4GHz / 5GHz Wi-Fi 및 블루투스 5.1 무선 연결

• 전원 공급 장치용 USB Type-C 1 개와 추가 저장 장치용 마이크로 SD 카드 슬롯 1 개

• Vision 프로젝트의 빠른 시작을 위한 소프트웨어 지원 제공

설명

Wio Lite AI는 Cortex®-M7 32 비트 550 MHz 고성능 마이크로 프로세서 인 STM32H725AE 칩을 기반으로 한 마이크로 컨트롤러 비전 개발 도구입니다. 더 단순하고 신속한 프로젝트 개발 지원을 위해 페더 개발 보드 폼 팩터로 설계되었습니다.

프로젝트 개발을 위해 ST와 Seeed Studio는 비전 프로젝트를위한 Wio Lite AI의 빠른 시작을위한 소프트웨어 지원을 제공합니다.

ST 제공 , Wio Lite AI가 최적화 된 추론을 실행하도록 인공 신경망을 변환하기 위해 널리 사용되는 딥 러닝 라이브러리와 상호 작용할 수있는 업계에서 가장 진보 된 툴킷.

Seed는 Arduino 개발 환경 Wio lite AI는 학습 비용을 줄이고 초보자가 마이크로 컨트롤러 머신 비전을 빠르게 배우고 실제 프로덕션 환경에 적용 할 수 있도록 도와줍니다.

또한 Wio Lite AI 싱글 보드에는 멀티 태스킹 성능을위한 8M PSRAM 메모리 컨트롤러, 운영 체제 용 16MB SPI NOR 플래시 및 추가 저장 장치를위한 마이크로 SD 카드 슬롯이 있습니다. 또한 듀얼 밴드 2.4GHz/5GHz WiFi 및 블루투스 5.1 무선 연결이 가능합니다.

Wio Lite AI 단일 보드에는 확장을위한 STMH725AE I/O가 있으며 보드의 I/O 레벨은 3.3 V입니다. 6 개의 아날로그 핀과 14 개의 디지털 핀이 있으며, 하나의 UART, 하나의 I2C, 하나의 SPI, 하나의 CAN 및 SWDIO 포트를 사용할 수 있습니다. 5V USB로 보드에 전원을 공급할 수 Type-C.Wio Lite AI는 2 백만 화소 DCMI 카메라와 2.8 인치 저항 터치 스크린 RGB LCD와 함께 제공됩니다. 이를 통해 비전 프로젝트에 즉시 적용할 수 있습니다. 또한 오디오 확장을위한 12 핀 오디오 슬롯이 있습니다.

응용 프로그램

• 머신 러닝을 위한 데이터 수집 장치

• 휴대용 장치 IoT 컨트롤러

• 교육

• 모터 드라이브 및 응용 프로그램 제어

• 경보 시스템, 비디오 인터콤 및 HVAC

사양

사양	세부 사항
MCU	STM32H725AE 암® 코텍스®-M7 32 비트 550Mhz
메모리	8MB AP메모리 PSRAM
수납	16MB SPI 없음 플래시; 마이크로 SD 카드 슬롯
전시	1x 2.8 인치 저항성 터치 스크린 RGB LCD, 240*320 해상도, 1x LCD 스위칭 보드
카메라	2 백만 화소 DCMI 카메라 (OV2640)
오디오	오디오 용 12 핀 FPC 포트
무선 연결	듀얼 밴드 2.4GHz / 5GHz Wi-Fi 블루투스 5.1
전원	USB Type-C 포트를 사용한 5V/3A

하드웨어 개요

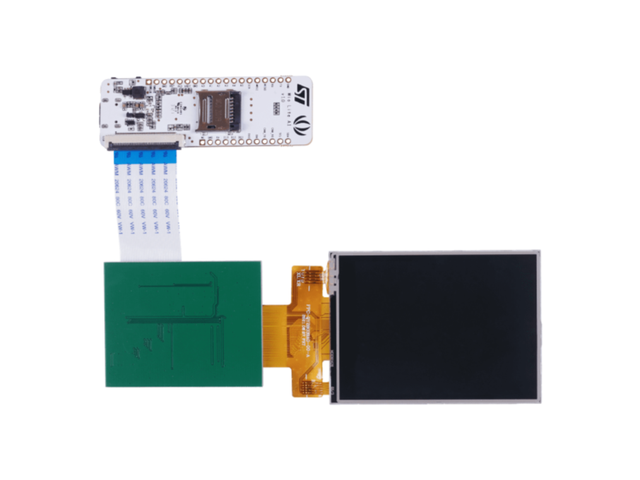

부품 목록

• Wio Lite AI 보드 x1;

• DCMI 카메라 x1;

• RGB LCD x1;

• LCD 스위칭 보드 x1;

• 스위칭 보드 연결 케이블 x1;
