상품정보

  • Interface: 3-wire SPI, 4-wire SPI
  • Display color: red, black, white
  • Resolution: 400x300
  • Grey level: 2
  • Refresh power: 26.4mW
  • Standby power: <0.017mW
  • Viewing angle: >170 degree
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • 모델 번호: 4.2inch e-Paper (B)
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: 팔


400x300, 4.2 인치 전자 잉크 원시 디스플레이, 3 색, SPI 인터페이스, PCB 없이

개요

이것은 E-Ink Raw 디스플레이, 4.2 인치, 400x300 해상도, 임베디드 컨트롤러, SPI 인터페이스를 통해 통신, 빨강, 검정 및 흰색 3 색 디스플레이를 지원합니다.

초저전력 소비, 넓은 시야각, 전기가없는 선명한 디스플레이와 같은 장점으로 인해 선반 라벨, 산업용 기기 등과 같은 응용 분야에 이상적인 선택입니다.

기능

  • 백라이트 없음, 전원이 꺼져도 마지막 콘텐츠가 오랫동안 계속 표시됨

  • 초저전력 소비, 기본적으로 전력은 새로 고침에만 필요합니다.

  • 개발 리소스 및 설명서 (드라이버 보드 회로도, 라즈베리 파이/Arduino/STM32 의 예)

사양

  • 작동 전압: 3.3V

  • 인터페이스: 3 선 SPI, 4 선 SPI

  • 개요 치수: 90.1mm × 77.0mm × 1.18mm

  • 디스플레이 크기: 84.8mm × 63.6mm

  • 도트 피치: 0.212 × 0.212

  • 해상도: 400 × 300

  • 표시 색상: 빨강, 검정, 흰색

  • 회색 레벨: 2

  • 전체 새로 고침 시간: 15 초

  • 새로 고침 전원: 26.4mW (type.)

  • 대기 전력: <0.017mW

  • 시야각: >170 °

개발 자원

위키:

추천

이 원시 디스플레이를 빠르게 시작하려면 다음 드라이버 보드를 고려하십시오.

  • (유니버설)

  • (아두이노/핵LEO)

  • (WiFi)

패키지 내용물

무게:0.017 kg

참고: 이것은 원시 디스플레이이므로 쉽게 테스트하고 비교할 수 있도록 조립 된 변형을 구입할 수도 있습니다.

  1. 4.2 인치 전자 종이 (B) x1

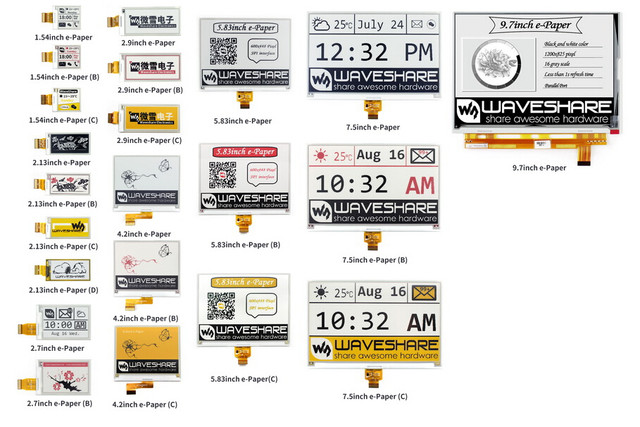

선택 가이드


부품 번호

색상

그레이 레벨

해상도

디스플레이 크기 (mm)

윤곽 치수 (mm)

전체 새로 고침 시간

부분 새로 고침 시간

인터페이스

블랙, 화이트

2

200x200

27.60 × 27.60

31.8 × 37.3

2

0.3

SPI

빨강, 검정, 흰색

2

200x200

27.60 × 27.60

31.8 × 37.3

8

N/A

SPI

노랑, 검정, 흰색

2

152x152

27.51 × 27.51

31.8 × 37.3

27

N/A

SPI

블랙, 화이트

2

250x122

48.55 × 23.71

59.2 × 29.2

2

0.3

SPI

빨강, 검정, 흰색

2

212x104

48.55 × 23.71

59.2 × 29.2

15

N/A

SPI

노랑, 검정, 흰색

2

212x104

48.55 × 23.71

59.2 × 29.2

15

N/A

SPI

블랙, 화이트

2

212x104

48.55 × 23.71

59.2 × 29.2

2

0.3

SPI

블랙, 화이트

2

264x176

57.29 × 38.19

70.4 × 45.8

6

N/A

SPI

빨강, 검정, 흰색

2

264x176

57.29 × 38.19

70.4 × 45.8

15

N/A

SPI

블랙, 화이트

2

296x128

66.89 × 29.05

79.0 × 36.7

2

0.3

SPI

빨강, 검정, 흰색

2

296x128

66.89 × 29.05

79.0 × 36.7

15

N/A

SPI

노랑, 검정, 흰색

2

296x128

66.89 × 29.05

79.0 × 36.7

15

N/A

SPI

블랙, 화이트

2

400x300

84.80 × 63.60

90.1 × 77.0

4

N/A

SPI

빨강, 검정, 흰색

2

400x300

84.80 × 63.60

90.1 × 77.0

15

N/A

SPI

노랑, 검정, 흰색

2

400x300

84.80 × 63.60

90.1 × 77.0

15

N/A

SPI

블랙, 화이트

2

600x448

118.80 × 88.26

125.4 × 99.5

3.5

N/A

SPI

빨강, 검정, 흰색

2

600x448

118.80 × 88.26

125.4 × 99.5

14

N/A

SPI

노랑, 검정, 흰색

2

600x448

118.80 × 88.26

125.4 × 99.5

26

N/A

SPI

블랙, 화이트

2

640x384

163.20 × 97.92

170.2 × 111.2

6

N/A

SPI

빨강, 검정, 흰색

2

640x384

163.20 × 97.92

170.2 × 111.2

16

N/A

SPI

노랑, 검정, 흰색

2

640x384

163.20 × 97.92

170.2 × 111.2

16

N/A

SPI

블랙, 화이트

16

1200x825

202.8 × 139.43

218.8 × 156.43

<1

0.3

병렬 포트
