- 데모 보드 유형: 팔
- 브랜드 이름: M5Stack
- 증명서: 세륨,FCC,ROHS
- 근원: CN (정품)
제품
설명

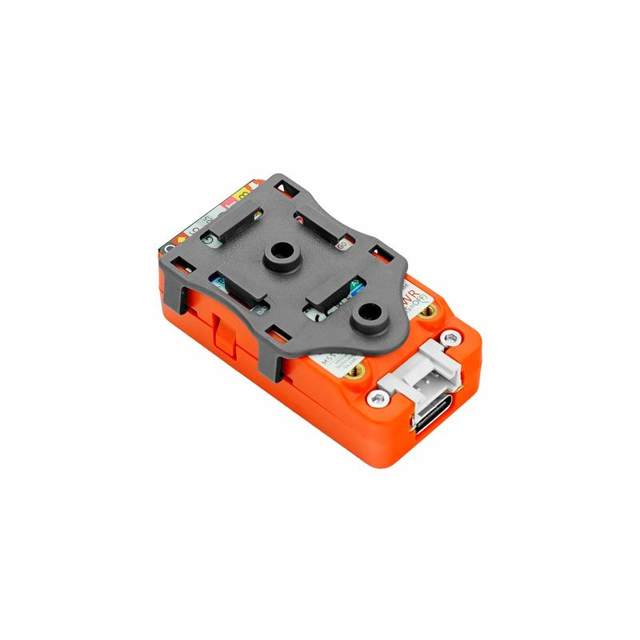

M5StickC 플러스?Wi-fi를 이용한 ESP32-PICO-D4 의해 구동되며 원본의 업그레이드입니다.?M5StickC?더 큰 화면으로. 휴대용, 사용하기 쉬운 오픈 소스, IoT 개발 보드입니다. 이 작은 장치를 사용하면 아이디어를 실현하고 창의력을 강화 시키며 IoT 프로토 타이링 속도를 높일 수 있습니다. M5StickC plus로 개발하면 개발 과정에서 많은 고통을 덜어줍니다. M5StickC plus는 m5stack 제품 시리즈의 핵심 장치 중 하나입니다. 컴팩트 바디는 적외선, RTC, 마이크, LED, IMU, 버튼, PMU 등과 같은 풍부한 하드웨어 리소스와 통합됩니다. 일반 StickC 개선 사항은 버저, 더 큰 화면 (1.14 인치, 135*240 해상도 LCD 화면) 이며보다 안정적인 하드웨어 디자인입니다. 이 개정판은 디스플레이 영역을 18.7%, 배터리 용량은 95 mah에서 120 mah로 증가시킵니다. 또한 제품의 모자 및 유닛 제품군을 지원합니다.
전원 스위치 작동:
전원 켜기: 전원 버튼 2 초 동안 누릅니다.
전원 끄기: 전원 버튼 6 초 동안 누릅니다.
고시:
M5StickC Plus 지원 전송 속도: 1200 ~ 115200, 250K, 500K, 750K, 1500K
G36/G25 는 동일한 포트 공유, 핀 중 하나를 사용할 때 다른 핀을 플로팅 입력으로 설정해야합니다.
예를 들어, G36 핀을 ADC 입력으로 사용하려면 G25 핀을 플로팅으로 구성합니다.
VBUS_VIN 및 VBUS_USB 의 입력 범위는 4.8-5.5 v로 제한되며 vbus의 전원이 공급되면 내부 배터리는 AXP192 전원 관리를 통해 충전됩니다.
설정(){M5.시작();핀모드(36입력);Gpio_ Pulldown_dis(GPIO_NUM_25);Gpio_ Pullup_dis(GPIO_NUM_25);
}
제품 특징
ESP32-based 지원 Wi-Fi
내장 6 축 IMU
레드 LED
IR 송신기
마이크
RTC
버튼, LCD(1.14 인치)
내장 리포 배터리
확장 소켓
내장 패시브 버저
착용 및 벽 마운트
- 멀티 플랫폼 개발과 호환:
UIFlow
MicroPython
Arduino
. 그물 nanoFramework
포함
1x M5StickC 플러스
1x20cm USB 타입-C 케이블
1x 벽/1515
1x 벽돌
1x 시계 벨트
신청
사물 인터넷 터미널 컨트롤러
착용 장치
줄기 교육 제품
DIY 창조
사양
자원 | 모수 |
ESP32 | 240MHz 듀얼 코어, 600 DMIPS, 520KB SRAM, Wi-Fi |
플래시 메모리 | 4MB |
전원 입력 | 5V @ 500mA |
포트 | TypeC x 1, GROVE(I2C + I/0 + UART) x 1 |
LCD 스크린 | 1.14 인치, 135*240 다채로운 TFT LCD, ST7789v2 |
버튼 | 맞춤 버튼 2 |
LED | 레드 LED |
MEMS | MPU6886 |
부저 | 내장 부저 |
IR | 적외선 전송 |
마이크 | SPM1423 |
RTC | BM8563 |
PMU | AXP192 |
배터리 | 120 mAh @ 3.7V |
안테나 | 2.4G 3D 안테나 |
핀 포트 | G0, G25/G36, G26, G32, G33 |
작동 온도 | 0 °C ~ 60 °C |
순중량 | 15g |
총중량 | 21g |
제품 크기 | 48.2*25.5*13.7mm |
패키지 크기 | 65*25*15mm |
케이스 소재 | 플라스틱 (PC) |
USB 드라이버
장치를 pc에 연결하고 장치 관리자를 열어 설치하십시오.?FTDI 드라이버?장치. 예를 들어 win10 환경을 이용하여 운영 체제와 일치하는 드라이버 파일을 다운로드하고, 압축을 해제하고, 장치 관리자를 통해 설치하십시오. (참고: 일부 시스템 환경에서는 드라이버가 적용되도록 두 번 설치해야합니다. 인식되지 않는 장치 이름은 일반적으로?M5Stack?또는?USB 직렬. Windows는 드라이버 파일을 사용하여 장치 관리자 (사용자 정의 업데이트) 에 직접 설치하는 것이 좋습니다. 실행 가능한 파일 설치 방법이 제대로 작동하지 않을 수 있습니다.?FTDI 드라이버를 다운로드하려면 여기를 클릭하십시오.
