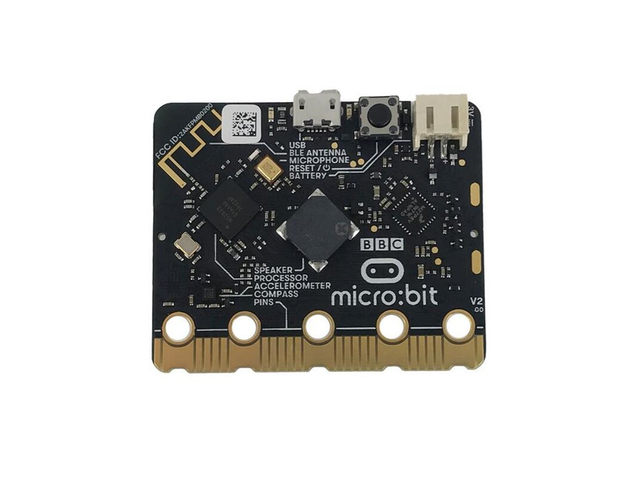

- 모델 번호: micro:bit v2.21
- 데모 보드 유형: 팔
- 브랜드 이름: CHINGKAM
- 근원: CN (정품)
제품
특징
어린이와 초보자를위한 포켓 크기의 마이크로 컨트롤러 (4x5cm)
내장 2.4GHz 마이크로 무선 연결: 비트 라디오 및 BLE 블루투스 5.0
상호 작용을 위해 사용될 수 있는 25 빨간 LEDs
온보드 MEMS 마이크, 스피커 및 터치 민감한 로고
모션 감지 애플리케이션을위한 온보드 가속도계
쉬운 연결을 위한 노치된 가장자리 연결관
주변 장치를위한 전용 I2C 버스
두 프로그래머블 버튼
설명
Micro: bit v2는 아이들과 초보자를위한 포켓 크기의 마이크로 컨트롤러가 프로그램 방법을 배우고 DIY 디지털 게임, 대화 형 프로젝트 및 로보틱스에 아이디어를 쉽게 가져올 수 있습니다. 당신은 당신의 BBC 마이크로를 사용할 수 있습니다: 로봇에서 악기에 이르기까지 모든 종류의 멋진 작품을 위해 비트. 가능성은 끝나지 않습니다.
당신은 코드, 사용자 정의 및 마이크로 제어 할 수 있습니다: 비트 생활에 디지털 아이디어, 게임 및 응용 프로그램을 가지고. 측정 4cm 5cm 설계되었습니다 재미와 사용하기 쉽고 사용자는 무엇이든 만들 마이크로: 비트, 게임 및 애니메이션을 스크롤 이야기 학교에서 집에서 그리고 이동 중입니다. 당신이 필요로하는 것은 상상력과 창의력입니다.
마이크로: bit v2에는 많은 기능이 있고 완전하게 풀그릴. 그것의 leds의 각각은 개별적으로 프로그램될 수 있습니다. 그것은 또한 MEMS 마이크, 스피커 및 접촉 과민한 로고로 갖춰집니다. 무선 프로젝트를 실현하려면 2.4GHz 마이크로가 장착되어 있습니다. 비트 라디오 및 BLE Bluetooth 5.0. 또한 메시지와 게임을 제어하거나 일시 중지하고 재생 목록에서 노래를 건너 뛰는 데 사용할 수있는 두 개의 프로그래밍 가능한 버튼을 플래시 할 수있는 25 개의 빨간색 led가 있습니다. 마이크로: bit v2는 또한 움직임을 감지하고 온보드 가속도계 덕분에 어떤 방향으로 향하고 있는지 알려줍니다.
명세
사양 | 세부사항 |
프로세서 | 북유럽 반도체 nRF52833 |
메모리 | 512KB 플래시, 128KB RAM |
인터페이스 | NXP KL27Z, 32KB RAM |
마이크 | MEMS 마이크 및 LED 표시기 |
스피커 | 온보드 스피커 |
로고 터치 | 터치 로고 |
가장자리 커넥터 | 25 핀. 4 전용 GPIO, PWM, I2C, SPI 및 ext.power. 악어 클립/바나나 플러그 연결을위한 3 개의 링 핀. 노치 쉽게 연결 |
I2C | 주변 장치를위한 전용 I2C 버스 |
무선 | 2.4GHz 마이크로: 비트 라디오/BLE 블루투스 5.0 |
전원 | 마이크로 USB 포트를 통해 5V, 가장자리 연결 관 또는 건전지 팩을 통해 3V, LED 힘 지시자, 힘 떨어져 (힘 단추를 밀고 붙드십시오 |
현재 유효한 | 200mA 사용할 액세서리 |
모션 센서 | ST LSM 303 |
소프트웨어 | C +, MakeCode, 파이썬, 스크래치 |
크기 | 5cm(w) x 4cm(h) |
현재 버전 (v1.5) 와 최신 버전 (v2.0) 사이의 비교
현재 버전 (v1.5) | 최신 버전 (v2) | |
프로세서 | 북유럽 반도체 nRF51822 | 북유럽 반도체 nRF52833 |
메모리 | 256KB 플래시, 16KB RAM | 512KB 플래시, 128KB RAM |
인터페이스 | NXP KL26Z, 16KB RAM | NXP KL27Z, 32KB RAM |
마이크 | N/A | MEMS 마이크 및 LED 표시기 |
스피커 | N/A | 온보드 스피커 |
로고 터치 | N/A | 터치 로고 |
가장자리 커넥터 | 25 핀. 3 전용 GPIO, PWM, I2C, SPI 및 ext.power. 악어 클립/바나나 플러그 연결을위한 3 개의 링 핀 | 25 핀. 4 전용 GPIO, PWM, I2C, SPI 및 ext.power. 악어 클립/바나나 플러그 연결을위한 3 개의 링 핀. 노치 쉽게 연결 |
I2C | 공유 I2C 버스 | 주변 장치를위한 전용 I2C 버스 |
무선 | 2.4GHz 마이크로: 비트 라디오/BLE 블루투스 4.0 | 2.4GHz 마이크로: 비트 라디오/BLE 블루투스 5.0 |
전원 | 마이크로 USB 포트를 통해 5V, 가장자리 연결관 또는 건전지 팩을 통해 3V | 마이크로 USB 포트를 통해 5V, 가장자리 연결 관 또는 건전지 팩을 통해 3V, LED 힘 지시자, 힘 떨어져 (강요 및 파악 힘 단추 |
현재 유효한 | 90mA 사용할 액세서리 | 200mA 사용할 액세서리 |
모션 센서 | ST LSM 303 | ST LSM 303 |
소프트웨어 | C +, MakeCode, 파이썬, 스크래치 | C +, MakeCode, 파이썬, 스크래치 |
크기 | 5cm(w) x 4cm(h) | 5cm(w) x 4cm(h) |
보드 변경
스피커:?보드의 뒷면에있는 스피커를 추가하지만 액세서리가 현재 JST 커넥터의 깊이보다 보드에 가깝게 장착 될 때 조심스럽게 확인해야합니다. 기본적으로 마이크로: 비트는 에지 커넥터 핀과 온보드 스피커 모두에 사운드를 출력합니다. 당신의 액세서리 litecoin 스피커, 당신은 소원 않으려면 온보드 스피커. 이것은 수행해야합니다 소프트웨어.
마이크:?마이크 활동 led가있는 보드 전면에 사운드 입력 구멍이있는 후면 장착 MEMS 마이크 추가. 액세서리를 장착 할 때 마이크 및 마이크 led를 덮지 않도록하십시오.
접촉 과민한 로고:?마이크로에 전기 용량 접촉 지원의 추가: 금 도금한 구리로 만드는 조금 로고. 용량 성 터치는 마이크로의 큰 핀을 위해 사용됩니다: 마이크로에서 존재하는 저항하는 접촉과 반대로 조금 v2: 조금 v1.5.
안테나:?각을 가진 안테나의 위치의 변화는 그것을 눈에 보이게 하기 위하여 구리로 그것을 입힙니다. 액세서리가 라디오 또는 블루투스를 사용하는 경우 보드 개정으로 소프트웨어 패키지를 테스트하는 것이 좋습니다.
하드웨어 변경
I2C 버스:?마이크로 nRF52 전용 외부 I2C 라인 추가: 비트 v2는 마이크로의 공유 I2C 버스와 반대로 액세서리와 함께 사용: 비트 v1.5
전원: 마이크로: 조금 v2는 널과 3V/GND 핀의 후면에 2개의 마름모꼴 모양 패드에서 강화될 수 있습니다. NRF52 공급 300mA 드라이브 보드. 100ma는 내장된 성분을 강화하기를 위해 예약됩니다. 200ma는 그 때 부속품을 위해 유효합니다.
소프트웨어 변경
MakeCode 확장:?MakeCode 확장이 mBed 또는 dale을 사용하는 경우 CODAL 및 보드의 수정 모두와 호환되도록 수정해야합니다. 최신 개정은 더 이상 mbed의 사용을 만듭니다.
파이썬 모듈:?추가 메모리는 액세서리 및 마이크로 작업 파이썬 모듈을 만드는 더 많은 공간을 갖는 데 도움이됩니다: 비트.
부품 목록
1 x 마이크로: 비트 v2
1 x 사용자 가이드
