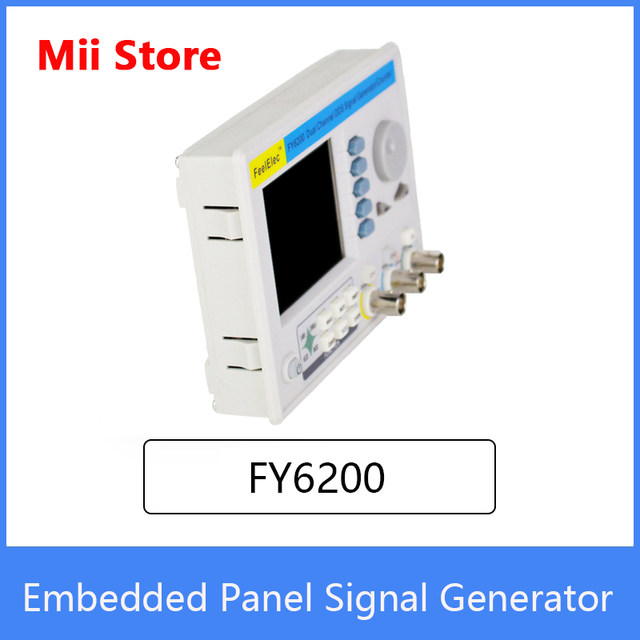

주파수 특성

제품 번호

FY6200-20M

FY6200-30M

FY6200-50M

FY6200-60M

사인파

0 ~ 20MHz

0 ~ 30MHz

0 ~ 50MHz

0 ~ 60MHz

구형파

0 ~ 15MHz

0 ~ 20MHz

0 ~ 25MHz

0 ~ 25MHz

삼각파

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

맥박

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

임의 파형

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

0 ~ 10MHz

TTL/CMOS 디지털 웨이브

0 ~ 10MHz

0 ~ 20MHz

0 ~ 20MHz

0 ~ 20MHz

최소 펄스 폭

20ns (모든 유형의 펄스파의 최소 조정 가능한 너비는 20ns 에 도달 할 수 있음)

Min. 모든 주파수 범위의 해상도

1μHz (전체 주파수 대역의 최소 해상도는 1uhz 에 도달하여 고주파에서 기기의 조정 정확도를 보장합니다. 예를 들어, 기기는 10.000000000001MHz 고정밀 신호를 출력 할 수 있습니다.)

주파수 정확도

± 20ppm

주파수 안정성

± 1ppm/ 3 시간

파형 특성

파형 카탈로그

사인파, 구형파 (듀티 사이클 조절 가능), 펄스 파 (펄스 폭 및 사이클 시간 정확하게 설정 가능), 삼각파, 상승 톱니 파, 떨어지는 톱니 파, CMOS 파, DC 레벨, 반파, 풀 웨이브, 포지티브 래더 웨이브, 안티 래더 웨이브, 지수 상승, 지수 추락, Lorentz 펄스 파, 멀티 음파, 불규칙한 잡음파, ECG 파, 사다리꼴 펄스 파, cinke 펄스 파, 좁은 펄스 파, 가우시안 화이트 잡음파, 진폭 변조 파, 주파수 변조파, 그리고 64 개의 사용자 정의 웨이브.

비휘발성 스토리지 (64)

64 사용자 정의 임의 파형 저장 가능

파형 길이

8192 포인트 (8K 포인트) * 14 비트

샘플링 속도

250MSa/s

수직 해상도

14 비트

사인파

고조파 억제 시스템

≥ 50dBc(<1MHz);≥ 45dBc(1MHz ~ 20MHz);

총 고조파 왜곡

<0.5% (20Hz ~ 20kHz,0dBm)

광장과 맥박

상승 하강 시간

≤ 7ns(VPP<5V)

오버슛

≤ 5%

듀티 사이클 조정 범위

0.01% ~ 99.99% (해상도 0.01%)

톱니파

선형성

≥ 98% (0.01Hz ~ 10kHz)

출력 특성

진폭 (VPP)

Frequency≤ 10MHz

10MHz<Frequency≤ 20MHz

주파수> 20MHz

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp,

1mVpp ~ 5Vpp

진폭 해상도

1mV

진폭 안정성

± 0.5%/ 5 시간

진폭 평탄도

± 5%(<10MHz);± 10%(>10MHz);

파형 출력

출력 임피던스

50Ω ± 10% (일반)

보호

모든 신호 출력 단자는 부하 단락 조건에서 60 초 이상 작동 가능

DC 오프셋

오프셋 범위

주파수 ≤ 20MHz: ± 10V; 주파수> 20MHz: ± 2.5V

오프셋 해상도

1mV (최소)

단계 기능

조정 범위

0 ~ 359.99 °

최소 해상도

0.01 °

TTL 출력

TTL 레벨 진폭

> 3Vpp

팬 아웃 계수

> 8 TTL 짐을

상승/낙하시간

≤ 10ns

CMOS 출력

낮은 레벨

<0.3V

높은 전기 레벨

1V ~ 10V

상승/낙하시간

≤ 18ns

외부 측정 기능

기능

그것은 외부 신호의 주파수, 기간, 포지티브 펄스 폭, 네거티브 펄스 폭 및 듀티 사이클을 측정 할 수 있습니다.

입력 신호 전압 범위

2Vpp ~ 20Vpp

기능 주파수 미터

주파수 측정 범위

0.01Hz ~ 100MHz

측정 정확도

게이트 시간 1 초, 10 초, 100 초 3 단 속도 조절

카운터 기능

계산 범위

0-4294967295

계산 모드

수동

펄스 폭 측정

10ns 해상도, 최대 측정 가능 20S

사이클 측정

10ns 해상도, 최대 측정 가능 20S

스윕 기능

캐리어 파형

사인파, 구형파, 톱니파, 임파 (DC 전압 제외)

스윕 타입

선형 스위프, 로그 스위프

스윕 방향

전진, 후진, 라운드 여행

스윕 개체

주파수, 진폭, 오프셋, 듀티 사이클

스윕 시간

0.01 초 ~ 999.99 초/스테핑

설정 범위

시점 및 종단점의 임의 설정

스윕 범위

스위프 매개 변수 설정 값으로 결정

VCO 기능

참고: VCO (전압 제어 출력)

변조 신호 범위 입력

0 ~ 5V

VCO 신호 주파수 범위

0-1000Hz

VCO 제어 개체

• 전압 제어 주파수 (VCF) 전압 제어 범위 (VCA) 전압 제어 바이어스 전압 제어 듀티 비율

VCO 기능

진폭 변조 (AM) 또는 주파수 변조 (FM) 는 외부 아날로그 신호로 수행 가능

변조 기능

변조 유형

AM, FM, PM, ASK, FSK, PSK

캐리어 파형

사인파, 구형파, 삼각파, 톱니파, 임의 파 (DC 전압 제외)

AM

소스

내부 (CH2)/외부 (카운터)

변조 파형

사인파, 사각파, 삼각파, 톱니 파, 임의 파

변조 깊이

0% 100%

변조 주파수

내부: 1μHz ~ 1MHz; 외부: 1μHz ~ 2KHz;

FM

소스

내부 (CH2)/외부 (카운터)

변조 파형

사인파, 사각파, 삼각파, 톱니 파, 임의 파

변조 주파수

내부: 1μHz ~ 1MHz; 외부: 1μHz ~ 2KHz;

PM

소스

내부 (CH2)/외부 (카운터)

변조 파형

사인파, 사각파, 삼각파, 톱니 파, 임의 파

위상 범위

0 ° ~ 360 °

변조 주파수

내부: 1μHz ~ 1MHz; 외부: 1μHz ~ 2KHz;

ASK

소스

내부 (CH2) 설명서

변조 파형

50% 듀티 사이클, 구형파

키잉 주파수

1μHz ~ 10MHz

FSK

소스

내부 (CH2) 설명서

변조 파형

50% 듀티 사이클, 구형파

키잉 주파수

1μHz ~ 10MHz

PSK

소스

내부 (CH2) 설명서

변조 파형

50% 듀티 사이클, 구형파

키잉 주파수

1μHz ~ 10MHz

버스트 기능

캐리어 파형

사인파, 구형파, 삼각파, 톱니파, 임의 파 (DC 전압 제외)

펄스 카운트

1-1048575

버스트 모드

수동 버스트, 내부 버스트 (CH2), 외부 버스트 (카운터)

일반적인 명세

디스플레이

디스플레이 유형

3.2 인치 TFT 컬러 LCD 디스플레이

저장 및로드

수량

20 세트

확인하십시오

01 ~ 20 (01 스토리지 위치 매개 변수를 입력하려면 기본적으로 전원 켜짐)

커넥터

인터페이스 모드

USB 직렬 인터페이스

통신 속도

115200 bps

통신 프로토콜

명령선을 사용하여 계약이 열려 있습니다.

전원

전압 범위

AC100V ~ 240V

제조 기술

표면 실장 기술, 대형 집적 회로, 높은 신뢰성 및 긴 서비스 수명

경고 톤

사용자는 프로그램 설정을 통해 켜거나 끌 수 있습니다.

운영 특성

모든 버튼은 작동되고 손잡이는 지속적으로 조정됩니다.

환경 조건

온도: 0 ~ 40 ℃ 습도: ? 80%

크기

150mm (길이) × 105mm (폭) × 30mm (높이)

무게

메인 프레임 (350g) 액세서리 (200g)
