설명

개요

Arducam Pivariety는 하드웨어 ISP 기능을 사용하는 이점을 활용하는 Raspberry Pi 카메라 솔루션입니다. Arducam Pivariety 카메라 모듈을 사용하여 사용자는 더 나은 성능과 더 다양한 카메라, 렌즈 옵션을 얻을 수 있습니다. 오랫동안 Raspberry Pi 사용자는 폐쇄 소스 공식 지원 카메라 드라이버 및 카메라 모듈 (V1/V2/HQ) 을 사용하도록 제한됩니다. 이제 Arducam은 자동 노출, 자동 화이트 밸런스, 렌즈 음영 보정 등을 갖춘 Pi버라이어티 카메라 모듈을 위해 잘 조정 된 ISP를 제공 할 수있게되었습니다.

• 21MP 소니 IMX230 Exmor RS™컬러 센서, 최대 5344 × 4012 @ 9 fps.

• 자동 노출, 자동 흰색 균형.

• 프로그래밍 가능한 초점 제어.

• Gstreamer 지원.

• 향후 V4L2 지원 (V4L2 인터페이스가 지원되지만 ISP 지원 없이 RAW 형식 이미지만 얻을 수 있음).

• RPi 재단에서 유지 관리하는 호환 가능한 w/ all libcera 기반 앱.

사양

• 픽셀 크기: 1.12um x 1.12um

• 광학 크기: 1/2.4"

• 활성 픽셀: 5344H × 4016V

• 렌즈 사양: 초점 거리: 4.77mm, F.NO: 1.75 ± 5%, FOV: 수평 64deg

• IR 감도: 통합 IR 필터, 가시광선 만

• 초점 유형: 전동 초점, 프로그래밍 가능한 초점 제어

• 프레임 속도: 5344 × 4012 @ 9 fps, 3840 × 2160 @ 10 fps, 2592 × 1944 @ 15 fps, 2656 × 2004 @ 30 fps, 1920 × 1080 @ 30 fps, 1280 × 960 @ 120 fps, 1280 × 720 @ 120 fps, 640 × 480 @ 120 fps

• 센서 출력 형식: RAW10

• ISP 출력 형식: JPG, YUV420, RAW, DNG의 출력 이미지 형식; MJPEG, H.264 의 출력 비디오 형식

• 인터페이스 유형: 2 레인 MIPI

• 보드 크기: 38x38mm

응용 프로그램

• UAV/드론/FPV 카메라

• 머신 비전

• 로봇 공학

• IoT

• 얼굴 인식

• 결함 감지

패키지 내용물

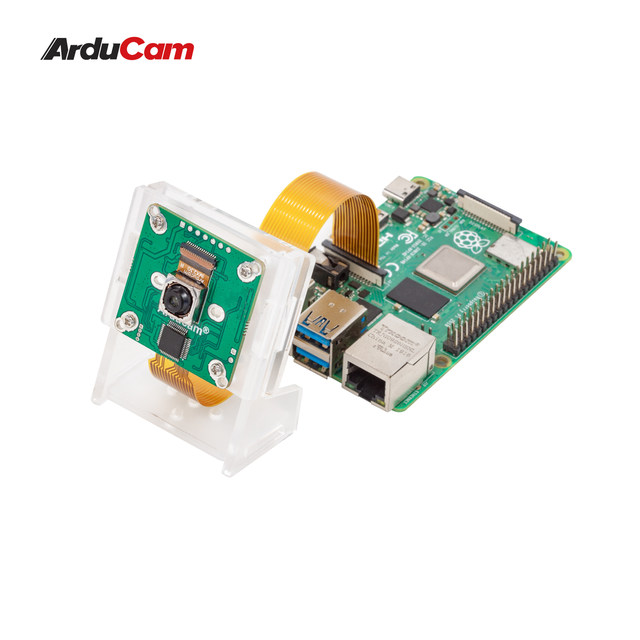

• 1 x 아두캠 21MP IMX230 ISP 카메라 모듈

• 1x150mm 22 핀 1.0mm FPC 케이블

• 1x150mm 15 핀 1.0mm ~ 22 핀 0.5mm 피치 FPC 케이블

• 조립 액세서리가 포함된 1 x 아크릴 케이스 키트

문서

3D 드로잉. 단계

사용자 가이드 .pdf

아크릴 브래킷 조립 가이드 .pdf
