• 모델 번호: FT232 USB UART Board (Type C)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)



FT232 USB에서 UART (TTL) 통신 모듈, USB-C 커넥터
FT232?UART 모듈로 USB-C

FT232RL 채택, 3.3V/5V 로직 레벨과 호환 가능

기능 한눈에

  • 원본 FT232RL 온보드

  • Mac OS, 리눅스, 안드로이드, WinCE, 윈도우 7/8/8 지원합니다. 1/10/11...

  • 점퍼 설정을 통한 3x VCCIO 전원 모드:

    • VCCIO - 5V:?5V 출력

    • VCCIO - 3.3V:?3.3V 출력

    • 점퍼를 엽니 다.?대상 보드 (3.3V-5V) 에서 전원 공급

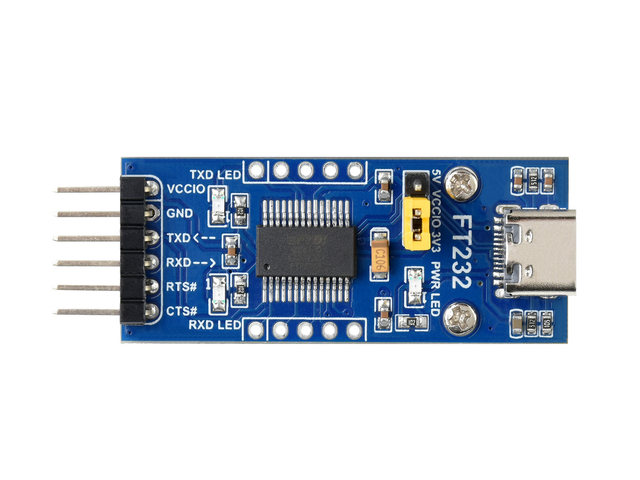

  • 3x LED 표시기: TXD, RXD, PWR

  • 핀 헤더에서 액세스 가능한 핀: TXD, RXD, RTS #, CTS #

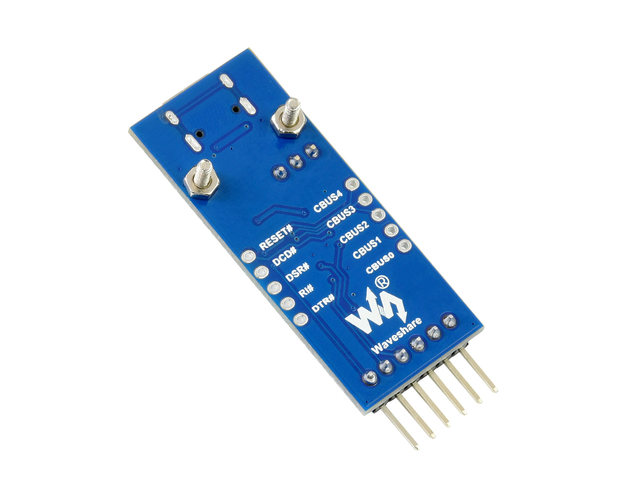

  • 다른 핀은 천공 된 구멍에서 액세스 할 수 있으며 사용자 응용 프로그램 시스템에 쉽게 연결됩니다 (핀 피치는 범용 프로토 타입 보드와 호환됩니다)

FT232 솔루션
하드웨어 연결

MCU로 작업하는 경우

  • VCCIO↔3.3V 또는 5V 출력 (모듈은 USB로 전원이 공급되며 온보드 점퍼는 3.3V 또는 5V 로 단락되어야 함)

  • GND↔GND

  • TXD↔MCU.RX (신호 방향: MCU.RX << FT232 << PC.TX)

  • RXD↔MCU.TX (신호 방향: MCU.TX >> FT232 >> PC.RX)

  • RTS↔MCU.CTS (신호 방향: MCU.CTS << FT232 << PC.RTS)

  • CTS↔MCU.RTS (신호 방향: MCU.RTS >> FT232 >> PC.CTS)

주의: 모듈은 TTL 레벨과 호환되므로 손상을 방지하기 위해 RS232 회로에 직접 연결하지 마십시오.
치수 개요

패키지 콘텐츠



무게:?0.012 kg

  1. FT232 USB UART 보드 (유형 C) x1

  2. 6 핀 맞춤형 커넥터 점퍼 와이어 x1

  3. 5 핀 남성 핀헤더 및 5 핀 여성 핀헤더 x2
