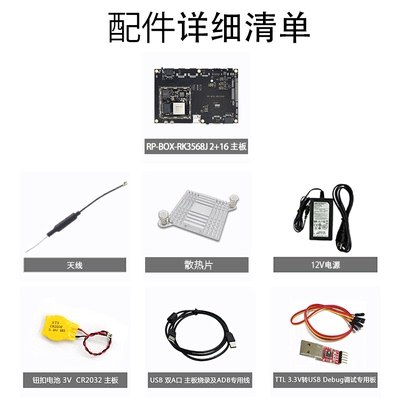

주요 하드웨어 표시기

크기

길이 50mm * 폭 50mm * 높이 3.2mm

연결 방법

보드 대 보드 커넥터

CPU

록칩 RK3568J 쿼드 코어 A55

GPU

말리 G52

RAM

LPDDR4 표준 2GB 옵션 4G/8GB

메모리

EMMC 5.1 표준 8GB (옵션) 16GB/32G/64G/128G

전력 관리

RK809-5

작동 전압

3.3V 3A 이상

지원 시스템

Andriod11/우분투/리눅스4.19 + QT5.12

작동 온도

-40 ~ + 85 도

인생

지속적인 작동 수명은 5 년 이상

코어 보드의 공통 인터페이스

HDMI

HDMI 고화질 출력 지원 1080P 디스플레이

EDP

지원 4 레인 eDP 최대 1080P

LVDS

최대 1280x800 의 단일 채널 LVDS 디스플레이 출력 지원

MIPI DSI

지원 4 레인 최대 1920x1200

RGB

RGB888 24 비트 인터페이스 지원

DVP 카메라

16 비트 DVP 인터페이스 카메라 입력 지원

MIPI CSI

최대 800W 지원 양방향 CSI

I2S

2 개의 I2S 채널, 1 개의 채널 8 채널/1 개의 채널 2 채널

PCIE

1ch PCIE2.0 x1

SATA

1 방법 SATA3.0, 다른 방법 SATA2.0

USB2.0

4 개의 독립적 인 USB2.0 채널 중 하나는 OTG

USB3.0

양방향 USB 3.0 인터페이스

이더넷

양방향 RGMII 이더넷 인터페이스

UART

10 직렬 포트

SPI

3 방향 SPI

I2C

4 방향 I2C

PWM

15 PWM

SDIO

3 방향 SDIO 인터페이스, 하나는 TF 카드, 다른 하나는 WIFI입니다.

ADC

8 채널 아날로그 ADC 입력 인터페이스

GPIO

최대 130 까지 다중 가능 GPIO

음성 입력

양방향 아날로그 음성 입력

음성 출력

하나는 헤드폰 출력이고 다른 하나는 모노 스피커 출력 전원 0.6W

업그레이드

USB/TF 카드 로컬 업그레이드 지원

PRO-RK3568J 기능 및 드라이버 지원 목록

안드로이드 11.0
리눅스 4.19

리눅스 4.19
데비안

리눅스 4.19 빌드루트
QT5.14

리눅스 4.19
우분투 18.04

하드웨어 기능

HDMI 1080P 디스플레이

√

√

√

√

MIPI 디스플레이 (5.5 인치 720x1280 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (5.5 인치 1080x1920 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (7 인치 1024x600 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (7 인치 1200x1920 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (8 인치 800x1280 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (10.1 인치 800x1280 플러스 터치 어셈블리)

√

√

√

√

MIPI 디스플레이 (10.1 인치 1920x1200 플러스 터치 어셈블리)

√

√

√

√

LVDS 디스플레이 (10.1 인치 1024x600 플러스 터치 어셈블리)

√

√

√

√

EDP 디스플레이 (13.3 인치 1920x1080 플러스 터치 어셈블리)

√

√

√

√

LED 조명 (시스템 호흡 등으로)

√

√

√

√

MIPI 카메라 단안 GC2093 200W 와이드 다이나믹

√

√

√

√

RTC (플러그인 HYM8563, 전원 차단 시간 절약)

√

√

√

√

스피커 (바닥 판은 5W/8 옴에 연결하여 사운드를 재생할 수 있음)

√

√

√

√

헤드폰 (헤드폰 감지 기능 포함)

√

√

√

√

마이크 입력

√

√

√

√

카메라 USB 인터페이스 (쌍안 또는 단안)

√

√

√

√

2.4G/5G 듀얼 밴드 WIFI (AP6256 iperf 테스트)

√

√

√

√

2.4G/5G 블루투스 (AP6256 은 BLE를 지원하고 파일을 서로 전송)

√

√

√

USB3.0 OTG 표준 A 포트 (주 및 중 장치 전환, ADB/호스트)

√

√

√

√

USB3.0 호스트 표준 A 포트 (3.0U 디스크/3.0 USB 카메라)

√

√

√

√

USB2.0 호스트 표준 A 포트 (2.0U 디스크/2.0 USB 카메라)

√

√

√

√

USB2.0 호스트 핀 헤더 (2.0U 디스크/2.0 USB 카메라)

√

√

√

√

PCIE2.0

SATA2.0

√

√

√

√

기가비트 이더넷 0 (RTL8211F LED 표시기 및 iperf 테스트)

√

√

√

√

기가비트 이더넷 1 (RTL8211F LED 표시기 및 iperf 테스트)

√

√

√

√

디버그 직렬 포트 (보내고 받을 수 있으며 공통 직렬 포트로도 사용할 수 있음)

√

√

√

√

직렬 포트 0/3/4/7/9 (정상적으로 데이터를 보내고받을 수 있음)

√

√

√

√

TF 카드 (최대 128G TF 카드를 테스트하여 서로 파일을 전송)

√

√

√

√

재설정 키 (시스템 재설정 기능)

√

√

√

√

업그레이드 버튼 (전원을 길게 눌러 프로그래밍 모드로 전환)

√

√

√

√

4G 통신 (Quectel EC20 CAT1)

√

√

√

√

GPS + 베이두

√

ADC0/1/2/3/4/5/6/7 핀 헤더가 데이터를 읽습니다.

√

√

√

√

SPI0/1 수신 및 전송

√

√

√

√

CAN1/2 수신 및 전송

√

√

√

√

버스 운전사

PCIE 드라이버

√

√

√

√

SPI 드라이버

√

√

√

√

ADC 드라이버

√

√

√

√

I2C 드라이버

√

√

√

√

PWM 드라이브

√

√

√

√

SDIO 드라이버

√

√

√

√

GPIO 드라이버

√

√

√

√

USB 드라이버

√

√

√

√

소프트웨어 기능

. H264 비디오 인코딩 1080P 100fps

√

. H264 비디오 디코딩 4K 60fps

√

. H265 비디오 인코딩 1080P 100fps

√

. H265 비디오 디코딩 4K 60fps

√

USB 프린터

√

USB 업그레이드

√

√

√

√

TF 카드 업그레이드

√

OTA 업그레이드

√

리셋

√

일련 번호

√

MAC 주소

√

잠에서 깨어나

√

프로젝트

최소

전형적인

최대

전력 매개 변수

전압

3.3V

3.3V

3.4V

리플

--

50mV

RTC (HYM8563)

0.3uA

0.9uA

1.2uA

코어 보드 입력 3.39V

현재 테스트

전류 켜기

273mA

345mA

465mA

데스크톱 정지 전류

325mA

환경

상대 습도

--

65%

75%

작동 온도

-40℃

--

85℃

보관 온도

-50℃

-0℃

100℃
