개요

Open429I-C 위해 설계된 STM32 개발 보드입니다. STM32F429IGT6마더 보드와 MCU 코어 보드로 구성된 마이크로 컨트롤러 Core429I.

이 Open429I-C 특정 용도에 맞는 다양한 옵션 액세서리 보드로 추가 확장을 지원합니다. 모듈식 개방형 디자인은 STM32 시리즈 마이크로 컨트롤러로 응용 프로그램 개발을 시작하는 데 이상적입니다.

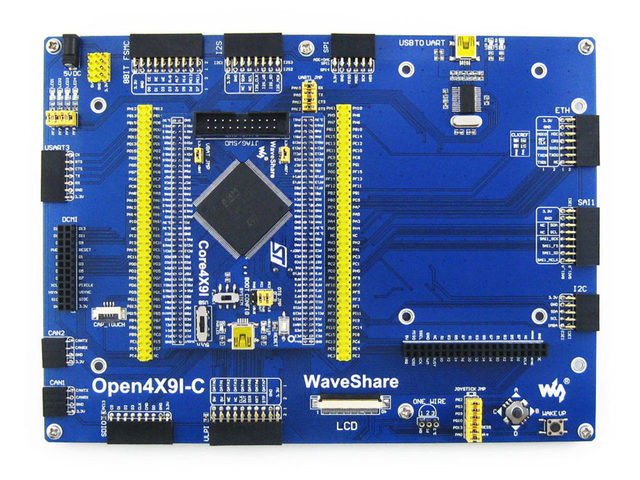

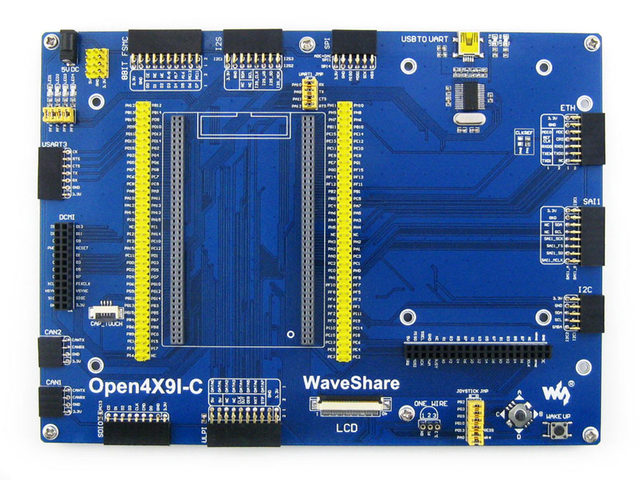

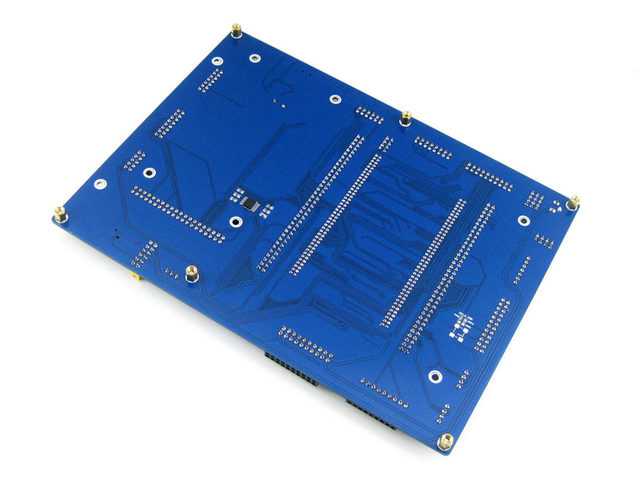

마더 보드에있는 것

1. MCU 코어 보드 커넥터:Core429I 를 쉽게 연결하기 위해


2. USART3 인터페이스:RS232, RS485, USB TO 232 등에 쉽게 연결할 수 있습니다.


3. DCMI 인터페이스:카메라 연결 용


4. 정전식 터치 패널 인터페이스:용량 성 터치 패널 연결 용


5. CAN2 인터페이스:CAN 모듈 연결 용


6. CAN1 인터페이스:CAN 모듈 연결 용


7. SDIO 인터페이스:Micro SD 모듈 연결, SPI보다 훨씬 빠른 액세스 속도 기능


8. ULPI 인터페이스:고속 USB 주변 장치 연결 용 (STM32F429I 는 PHY 장치없이 USB HS 컨트롤러를 통합)


9. LCD 인터페이스 1:7 인치 LCD 연결 용


10. 단일 와이어 인터페이스:온도 센서 (DS18B20), 전자 등록 번호 (DS2401) 등과 같은 ONE-WIRE 장치 (TO-92 패키지) 에 쉽게 연결할 수 있습니다.


11. LCD 인터페이스 2:4.3 인치 LCD 연결 용


12. I2C2/I2C3 인터페이스:I/O 확장기 (PCF8574), EEPROM (AT24Cxx) 등과 같은 I2C 주변 장치에 쉽게 연결할 수 있습니다.


13. SAI1 인터페이스:오디오 모듈 연결 용


14. 이더넷 인터페이스:이더넷 모듈 연결 용


15. USB 커넥터:온보드 컨버터 PL2303 을 통해 UART로 USB 연결


16. SPI1/SPI2 인터페이스:

    • DataFlash (AT45DBxx), SD 카드, MP3 모듈 등과 같은 SPI 주변 장치에 쉽게 연결할 수 있습니다.

    • AD/DA 모듈에 쉽게 연결 (SPI1 기능 AD/DA 대체 기능)

17. I2S2/I2S3/I2C1 인터페이스:오디오 모듈 등과 같은 I2S 주변 장치에 쉽게 연결할 수 있습니다.


18. 8 비트 FMC 인터페이스:NandFlash와 같은 주변 장치에 쉽게 연결


19. 5V DC 잭

20. 5V/3.3V 전원 입력/출력:일반적으로 전원 출력으로 사용되며 다른 사용자 보드와의 공통 접지


21. MCU 핀 커넥터:추가 확장을 위해 확장 커넥터에서 모든 MCU I/O 포트에 액세스할 수 있습니다.


22. PL2303:UART 변환기로 USB


23. LED:I/O 상태 및/또는 프로그램 실행 상태를 표시하기에 편리함


24. PL2303 TX-LED / RX-LED

25. 12MHz 크리스탈:PL2303 용


26. 조이스틱:다섯 위치


27. 웨이크 업 버튼:정사이즈 버튼으로 사용하거나 STM32 MCU를 절전 모드에서 깨우십시오.


28. UART 점퍼에 USB

29. LED 점퍼

    • 예제 코드에 사용되는 기본 I/O에 연결하기 위해 점퍼를 짧게

    • 점퍼 와이어를 통해 사용자 정의 I/O에 연결하기 위해 점퍼를 엽니 다.

30. 버튼/조이스틱 점퍼

    • 예제 코드에 사용되는 기본 I/O에 연결하기 위해 점퍼를 짧게

    • 점퍼 와이어를 통해 사용자 정의 I/O에 연결하기 위해 점퍼를 엽니 다.

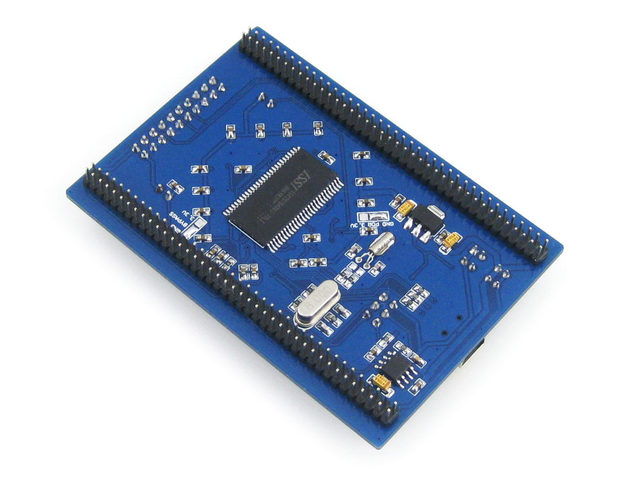

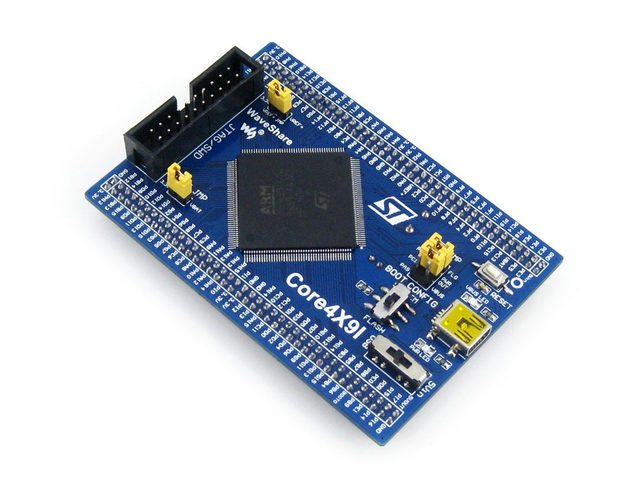

Core429I 에 무엇이 있습니까?

1. STM32F429IGT6:고성능 STM32 MCU 기능:

   • 코어:Cortex-M4 32 비트 RISC


   • 특징:단일 사이클 DSP 지침


   • 작동 주파수:180MHz, 225 DMIPS/1.25 DMIPS/MHz


   • 작동 전압:1.8V-3.6V


   • 패키지:LQFP176


   • 추억:1024kB 플래시, 256 + 4kB SRAM


   • MCU 통신 인터페이스:

     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C

     • 1 x FMC, 1 x SDIO, 2 x CAN

     • 1 x LCD-TFT

     • 1 x USB 2.0 HS/FS 컨트롤러 (전용 DMA 포함)

     • 1 x USB HS ULPI (외부 PHY 필요)

     • 1x10/100 이더넷 MAC

     • 1x8 ~ 14 비트 카메라 인터페이스

   • AD & DA 변환기:3 x AD (12 비트, 1μs, 24 채널 공유); 2 x DA (12 비트)


   • 디버깅/프로그래밍:JTAG/SWD 인터페이스 지원, IAP 지원


2. IS42S16400J:SDRAM 1 멕 비트 x 16 비트 x 4 은행 (64-MBIT)


3. AMS1117-3.3:3.3V 전압 조정기


4. MIC2075:온보드 USB 전원 관리 장치


5. 전원 공급 장치 스위치,5Vin 또는 USB 연결로 전원 공급


6. 부팅 모드 선택,BOOT0 핀 구성용


7. 전원 표시기

8. V버스 LED

9. 재설정 버튼

10. 8M 크리스탈

11. 32.768K 크리스탈,교정 된 내부 RTC 용


12. JTAG/SWD 인터페이스:디버깅/프로그래밍


13. USB 커넥터,장치 및/또는 호스트 지원


14. MCU 핀 확장기,추가 확장을 위해 확장 커넥터에서 VCC, GND 및 모든 I/O 핀에 액세스할 수 있습니다.


15. 5Vin 핀 헤더,USB 호스트/OTG를 사용할 때 5V 전원 공급 장치가 필요합니다


16. USB OTG/호스트 점퍼

    • USB OTG/HOST를 사용할 때 점퍼를 짧게

    • 점퍼를 열어 관련 I/O 포트에서 연결 해제

17. VBAT 선택 점퍼

    • 점퍼를 짧게하여 시스템 전원 공급 장치를 사용하십시오.

    • 점퍼를 열어 VBAT를 배터리와 같은 외부 전원에 연결하십시오.

18. VREF 선택 점퍼

    • 점퍼를 짧게하여 VREF + 를 VCC에 연결하십시오.

    • 점퍼 와이어를 통해 VREF + 를 다른 사용자 정의 핀에 연결하기 위해 점퍼를 엽니 다.

사진

참고:
이 Open429I-C UART 부트 로더를 통한 프로그래밍을 지원합니다
Open429I-C 디버깅 기능을 통합하지 않으므로 디버거가 필요합니다.

JTAG/SWD 인터페이스

그림 1 과 2 는 JTAG/SWD 인터페이스의 헤더 핀아웃을 보여 줍니다.

그림 1.JTAG 헤더 핀아웃

그림 2.SWD 헤더 핀아웃

개발 자원

• 개략도

• 데모 코드 (C, μC/OS-II 예제)

• STM32 개발 소프트웨어 (KEIL 등)

• STM32 데이터 시트

• STM32 개발 문서

위키:

패키지 내용물

무게:0.317 kg
