설명

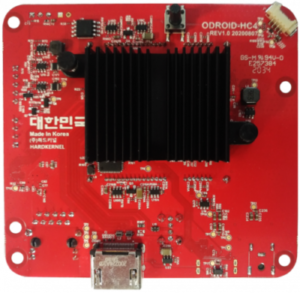

ODROID-HC4 ODROID-C4 동일한 ARM CPU를 기반으로 하는 새로운 홈 클라우드 플랫폼입니다. 우리는 더 빠른 4GB DDR4 RAM을 갖춘 12nm 제작 에너지 효율적인 1.8Ghz Cortex-A55 쿼드 코어 프로세서를 채택했습니다. 유용한 Petitboot 기능을 위해 16MiB SPI 플래시 칩이 보드에 있습니다.
WiKi의 기술 정보: https://wiki.odroid.com/odroid-hc4/odroid-hc4


이 페이지 제품에는 OLED가 포함되어 있지 않습니다

우리는 더 빠른 4GB DDR4 RAM을 갖춘 12nm 제작 에너지 효율적인 1.8Ghz Cortex-A55 쿼드 코어 프로세서를 채택했습니다. 유용한 Petitboot 기능을 위해 16MiB SPI 플래시 칩이 보드에 있습니다.

우리는 ODROID HC3 용 USB3.0 을 SATA 브리지 솔루션 (단점, 추가 IO 레이어 등) 에 사용하지 않기로 결정했습니다. 따라서 우리는보다 기본적이고 안정적인 PCIe to SATA 직접 브리지 솔루션을 사용하고 있습니다. 그렇게함으로써 HC4 보드는 두 개의 SATA 스토리지 도크를 제공합니다.

투명 쉘 케이스 뒷면에는 5.5mm DC 전원 잭, UHS-1 호환 가능한 마이크로 SD 슬롯, USB 2.0, HDMI 2.0 및 1GbE 포트를 사용할 수 있습니다.

CPU (암로직 S905X3)
B DDR4 메모리 (4GiB)
C 2x SATA 포트
D 1x RJ45 이더넷 포트 (10/100/1000)
E 1x HDMI 2.0
F 1x USB 2.0 호스트 포트
G 1x DC 전원 잭 (외경: 5.5mm, 내경 2.1mm)
H 2x 시스템 LED 표시기
시스템 콘솔 용 1x UART
J 1x IR 수신기
K 5x GPIO 핀 (선택적 OLED 디스플레이 용)
L 1x 마이크로 SD 슬롯
M 1x 냉각 팬
N 1x 부팅 스위치

토스터 폼 팩터 ODROID HC4

2x3.5 "또는 2x2.5" "기계식 또는 SSD 디스크를 허용합니다. 분명히 하나의 기계식과 하나의 SSD를 사용할 수도 있습니다. 아래 두 가지 예를 참조하십시오. Linux LVM 또는 mdadm 덕분에 RAID 0, RAID 1 에서 두 개의 디스크를 결합하거나 하나의 기계식 드라이브와 디스크 캐싱을위한 SSD (LVM, bcache, 등).

HC12 에 2 개의 4 TB 고성능 HDD

HC4 에 2 개의 삼성 SSD

블록 다이어그램

SATA 인터페이스 성능

SATA SSD를 HC4 플랫폼에 연결하고 스토리지 IO 처리량을 측정했습니다. 우리는 최대 레벨 ~ 500MB/s에서 포화되지 않은 390 ~ 420MB/s의 전송 속도를 관찰 할 수 있으며 이는 많은 응용 프로그램에서 매우 좋습니다.

Gbit 이더넷 연결을 통한 SMB/CIFS 네트워크 파일 전송 성능

아래 그림과 같이 Windows OS 클라이언트는 대용량 파일을 다운로드/업로드 할 때 지속 가능한 100 + MB/s 전송 속도를 보여줍니다.

다운로드

업로드

헬리오스 LAN 테스트 결과

삼성 860 EVO 250GB SSD

씨게이트 바라쿠다 2TB HDD (ST2000DM006)

열 특성

SoC 온도는 약 50 ~ 60 °C 였고 매우 많은 컴퓨팅 부하가 있었고 챔버 온도는 30 °C 로 설정되었습니다. 케이스에 40mm 냉각 팬이 있으며 SBC 온도를 잘 관리하고 CPU는 열 조절없이 작동합니다.

우리는 smartctl 명령을 통해 HDD 온도를 계속 읽을 수 있었고 두 개의 HDD 사이에서 지속적으로 무거운 rsync 테스트를 통해 40 ° C 정도였습니다.

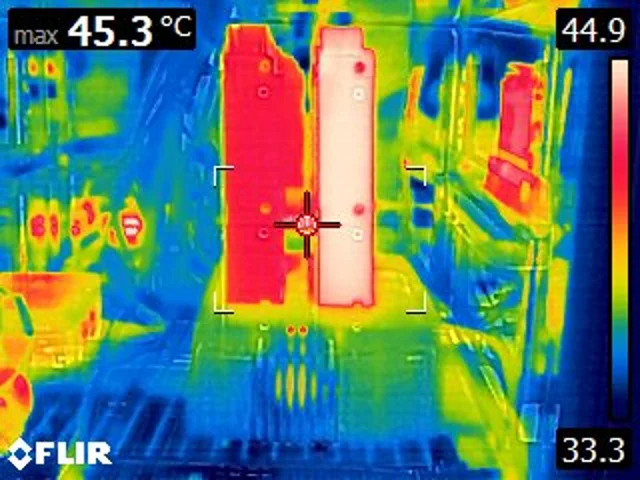

열화상

주변 온도가 33 °C 일 때 HDD 표면 온도는 45 °C 까지였습니다.

우리가 같은 시스템을 보통 25 °C 실내 온도에서 사용했을 때, HDD 표면은 40 °C 보다 낮았습니다.

전력 소비

참고 1: ST2000DM006 스핀 다운 전력 소비는 HDD 당 0.75 W입니다. 따라서 HC4 유휴 모드 전력 소비는 약 4W 입니다.

참고 2: SAMBA 서비스를 통해 대용량 파일을 복사하는 동안 활성 상태의 전력 소비가 테스트됩니다.

참고 3: 일시 중단 모드의 웨이크업 소스: 웨이크온 LAN, IR 원격 수신기 및 RTC 알람.

소프트웨어 지원

Petitboot는 SD 카드, HDD 또는 SSD에서 OS를 찾을 수 있습니다. 따라서 SD 카드가 없지만 OS가 설치된 플러그인 HDD 또는 SSD가 있더라도 Petitboot는 HDD 또는 SSD의 OS를 사용하여 HC4 을 부팅합니다. 데비안/우분투 OS는 ODROID 포럼에서 얻을 수있는 Hardkernel의 사전 설치된 OS 이미지 또는 데비안/우분투 넷부트 설치 프로그램으로 실행할 수 있습니다.

지원되는 Linux 커널 버전은 다음과 같습니다.

4.9.230 이상 (Hardkernel 스톡 OS 버전)
메인 라인 커널 5.8 이상 (ODROID 포럼의 비공식 버전)

참고! 이러한 자국은 사출성형 과정에서 발생하는 것이지 결함이나 손상이 아닙니다.
