참고:

경고:

Pi의 40 핀 헤더와 유형 C 소켓을 통해 라즈베리 파이에 전원을 동시에 공급하지 마십시오.

이 X857 mSATA 보드는 라즈베리 파이 4 에만 적합합니다. 라즈베리 파이 3b +/3b 용 mSATA SSD 보드가 필요한 경우 다음을 참조하십시오.X850 mSATA 보드

• 고객의 피드백을 지속적으로 수집 한 후이 fanal 버전의 mSata 포트 SSD: X857 을 업데이트하고 출시했습니다. X855 (1 세대) 및 X856 (2 세대) 에서 업그레이드되었습니다.

• 이 X857 mSATA SSD 쉴드 확장 보드는 라즈베리 파이 4 모델 B를위한 완벽한 스토리지 솔루션을 제공하며 mSATA 인터페이스 SDD 하드 디스크 만 X857 mSATA SSD 확장 보드에 적합합니다. 최대 2TB mSATA 솔리드 스테이트 드라이브 (SSD) 지원; 이제 라즈베리 파이 4 모델 B 용 mSATA SSD가 장착 된 모바일 하드 디스크를 구축 할 차례입니다.

• 라즈베리 파이 4 - mSATA SSD 쉴드를위한 이상적인 스토리지 솔루션

• 최대 2TB mSATA 솔리드 스테이트 드라이브 (SSD) 지원

• 통합 USB 3.1 Gen1 에서 SATA 6 Gb/s 브리지 컨트롤러

• SSD에 전원을 공급하는 3.3V max 4A, 통합된 고효율 스텝 다운 컨버터

• 더 빠른 앱 열기, 웹 제공 및 파일 복사를 위해 HDD/SSD에서 OS 부팅 허용 (참고 사항 참조)

• LED 파란색 표시등이 드라이브 상태를 나타냅니다.

• 외부 자체 전원 또는 USB 버스 전원 공급

• 추가 SSD 전원 공급 장치를 위한 온보드 DC 잭 & XH2.54 커넥터 (대용량 하드 디스크를 사용하는 경우에만 추가 전원이 필요할 수 있음)

• PCB 크기 85mm x 56mm

• 지능형 전원 관리 및 라즈베리 파이 냉각을 위해 X735 와 완벽하게 호환

• 넓은 입력 전압 (6 ~ 36V) 및 지능형 전원 관리를 위해 X710 과 완벽하게 호환

• 이더넷 전원 공급을 위한 X765 와 완벽하게 호환 (POE, 5V 5A)

• 무정전 전원 공급을 위한 X725 와 완벽하게 호환 (UPS, 5.1V 8A, WOL 18650)

전원 공급 장치 I/O 포트：

• 전원 공급 장치: 5Vdc +/-5%, Pi의 USB 포트를 통해 전원 공급

• 마이크로 USB 소켓을 통한 5Vdc

• 포트 및 커넥터: USB 소켓-USB 3.0 유형 A x1

• 52P 미니 PCI-E mSATA 슬롯 x1

• Q1: X855/X856/X857 이 USB 부팅을 지원합니까?

• X825/X855 이 USB 부팅을 지원합니까?

• https://wiki.geekworm.com/X857_V2.0

• 1 x X857 mSATA SSD 확장 보드

• 1 x USB 3.1 커넥터

• 1 x 설치 나사 팩

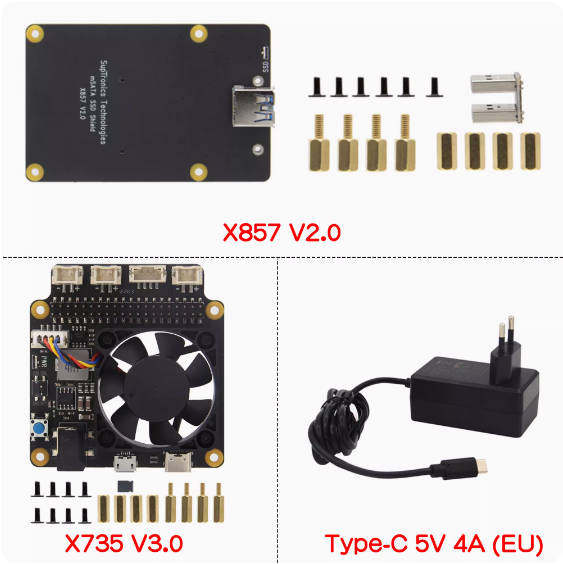

• X857 mSATA SSD 보드 + P165-B (신에쓰 실리콘 그리스/1g 포함) + 아크릴 플레이트

번들 3:
