상품정보

  • 브랜드 이름: MiiBestOD
  • 데모 보드 유형: 팔
  • 원산지: 중국
  • 증명서: 세륨
  • Max. Resolution: 3280 * 2464
  • Model Number: IMX219-160 IR-CUT Camera
  • Focal Length: 3.62
  • Focal length (BFL): 2.35
  • Feature 1: Applicable For Jetson Nano / Compute Module
  • Feature 2: Compatible With Raspberry Pi Compute Module CM3 / CM3+ / CM4


설명

IMX219-160 8MP IR-CUT 카메라, IR-CUT 적외선 야간 투시경, 162 ° FOV, 컴퓨팅 모듈/Jetson Nano / Jetson Xavier NX에 적용 가능
8MP IR-CUT 카메라 모듈

IMX219 센서, 8MP, 적외선 LED 포함
임베디드 IR-CUT, 일광에서 일반 IR 카메라의 붉은 색 문제 제거

사양

픽셀

8MP

센서

IMX219

카메라

센서 크기

1/4 인치

조리개 (F)

2.7

해상도

3280 × 2464

초점 거리 (BFL)

3.62

시야 (FOV)

162.4 °(D) 124 °(H) 91 °(V)

왜곡

<-22.7%

4X 장착 구멍

첨부 파일에 사용
3.3V 전원 출력 제공
적외선 LED 및/또는 채우기 플래시 LED 연결 지원

작동 전압

3.3V

응용 프로그램

얼굴 인식, 도로 표시 인식, 번호판 번호 인식 등과 같은 AI 애플리케이션에 적합합니다.

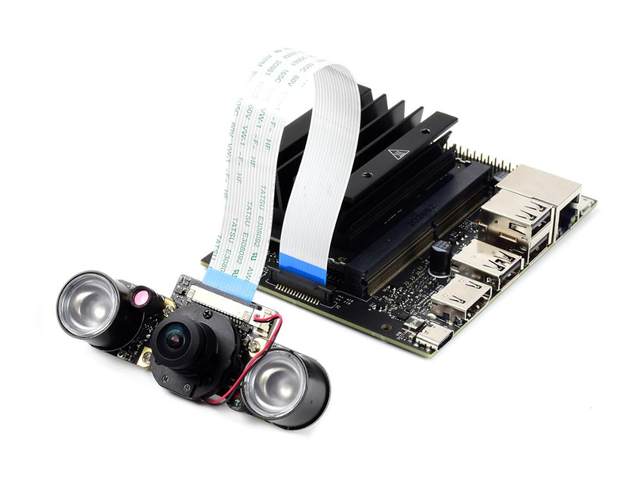

제트슨 나노로 작업

제트슨 나노 개발자 키트 B01 (왼쪽) 및 제트슨 나노 2GB 개발자 키트 (오른쪽)

라즈베리 파이 계산 모듈 작업

라즈베리 파이 계산 모듈 CM3 / CM3 + / CM4 와 호환 가능

치수 개요
리소스 및 서비스
위키: www.waveshare.com/wiki/IMX219-160_IR-CUT_Camera


선택 가이드



제품

픽셀

센서

적외선

카메라

화각 (대각선) (도)

조리개 (F)

초점 길이 (MM)

PCBA

세트 위한

RPi 카메라 V2

8 메가

IMX219

×

1

62.2

2.0

3.04

√

라즈베리 파이, CM3/3 +/4,
제트슨 나노, 제트슨 자비에 NX

IMX219-D160

×

1

160

2.35

3.15

×

RPi NoIR 카메라 V2

√

1

62.2

2.0

3.04

√

라즈베리 파이, CM3/3 +/4,
제트슨 나노

IMX219-77 카메라

×

1

79.3

2.0

2.85

√

CM3/3 +/4,
제트슨 나노, 제트슨 자비에 NX

IMX219-77IR 카메라

√

1

79.3

2.0

2.85

√

IMX219-120 카메라

×

1

120

2.0

1.79

√

IMX219-160 카메라

×

1

160

2.35

3.15

√

IMX219-160IR 카메라

√

1

160

2.35

3.15

√

IMX219-160 IR-CUT 카메라

√

1

162

2.7

1.75

√

IMX219-170 카메라

×

1

170

2.4

2.2

√

IMX219-200 카메라

×

1

200

2.0

0.87

√

IMX219-83-Stereo-Camera

×

2

83

2.4

2.6

√

CM3/3 +/4, 젯슨 나노 (B01),
제트슨 자비에 NX

  1. IR 카메라는 CCD에 IR 필터가 없기 때문에 낮에 호기심 많은 붉은 사진을 찍지 만 카메라가 IR LED로 어두운 곳에서 볼 수있는 이유입니다.

  2. Jetson Nano-Jetson Nano 개발자 키트 (B01) 및 Jetson Nano 2GB 개발자 키트 모두 지원
    젯슨 나노 (B01) -젯슨 나노 개발자 키트 (B01) 만 지원
    제트슨 자비에 NX-제트슨 자비에 NX 개발자 키트 지원



패키지 내용물


무게: 0.026 kg

  1. IMX219-160 IR-CUT 카메라 (FFC 포함) x1

  2. 적외선 LED 보드 (B) 2PCS x1
