인터페이스: TF 카드 지원,4 x USB2.0,SATA,USB OTG
프로세서 브랜드: 록칩(Rockchip)
통합 기능: 10/100/1000 Mbps,IR 수신기,bluetooth,와이파이/g/n을
ROM 용량: 없음
메모리 용량: 2GB
모델 번호: SBC Tinker board RK3288
데모 보드 유형: 팔
브랜드 이름: smartfly
근원: CN (정품)
CPU:: Rockchip Quad-Core RK3288 processor
GPU:: ARM Mali-T764 GPU
Memory :: 2GB Dual Channel DDR3
Storage:: 16G eMMC , Micro SD(TF) card slot
LAN:: RTL GB LAN
Wireless Data Network: 802.11 b/g/n, Bluetooth V4.0 + EDR
Audio: RTL ALC4040 CODEC
Accessories: Passive heatsink, User manual
Weight: 55g

옵션정보

[(200003982)번들 1]

[(200003983)번들 2]

[(200003984)번들 3]

참고:유럽이나 미국의 힘이 필요하면 메시지를 남겨주세요. 감사합니다.

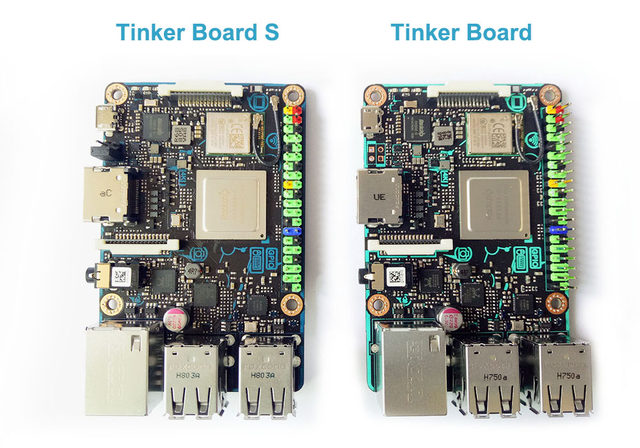

이것은 팅커 보드의 새로운 버전, 이름 팅커 보드 R2.0 입니다

팅커 보드와 팅커 보드 S는 새로운 버전 R2.0 을 출시 할 예정입니다.

주요 변경 사항은 다음과 같습니다

1. 메인 컨트롤 RK3288 모델 수정

RK3288-C 에서 RK3288CG-W 로 변경 (더 높은 성능이지만 원래 펌웨어는 호환되지 않습니다. 새 펌웨어를 사용해야합니다)

2. WIFI 칩 변경

Realtek RTL8723BS 에서 Realtek RTL8723DS 로 변경하십시오 (드라이브가 동일하지 않고 원래 펌웨어가 호환되지 않으므로 새 펌웨어를 사용해야합니다).

3. 지원되는 시스템 버전 업데이트

향후 OS 지원에 대한 세부 정보:

모델		OS 지원
		데비안		안드로이드
		Ver.	날짜	Ver.	날짜
현재	팅커 보드	데비안 9	12 월/E에서 더 이상 지원되지 않습니다.	안드로이드 7	12 월/E에서 더 이상 지원되지 않습니다.
현재	팅커 보드 S	데비안 9	12 월/E에서 더 이상 지원되지 않습니다.	안드로이드 7	12 월/E에서 더 이상 지원되지 않습니다.
새로 고침	팅커 보드 R2.0	데비안 10	MP와 함께 준비 (10 월/B)	최신 버전 사용 가능 (현재 계획: 안드로이드 10)/ 안드로이드 7 과 하향 호환	11 월/M 주변
새로 고침	팅커 보드 S R2.0	데비안 10	MP와 함께 준비 (10 월/B)	최신 버전 사용 가능 (현재 계획: 안드로이드 10)/ 안드로이드 7 과 하향 호환	11 월/M 주변

요약하면 R2.0 업데이트가 더 강력하지만 펌웨어는 이전 버전의 펌웨어와 호환되지 않습니다. 새로운 마더 보드는 새로운 펌웨어를 사용해야합니다.

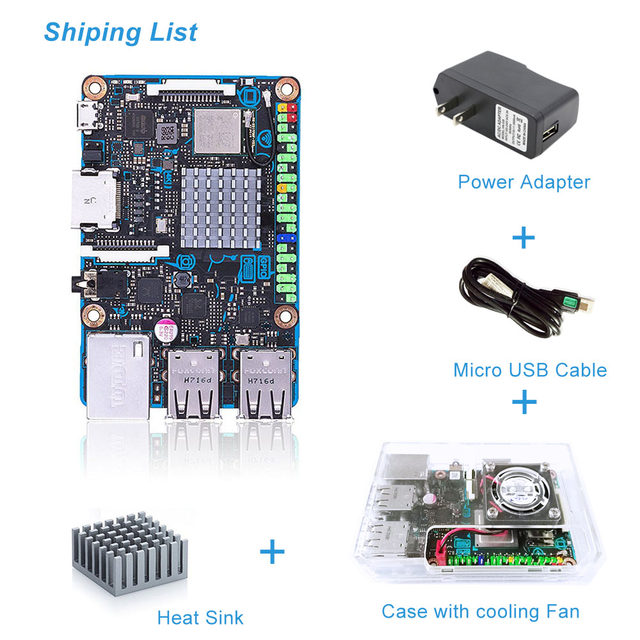

번들 1:2G LPDDR3 + 방열판

번들 2:2G LPDDR3+ 방열판+ 32G TF 카드

번들 3:2G LPDDR3 + 전원 공급 장치 + 방열판

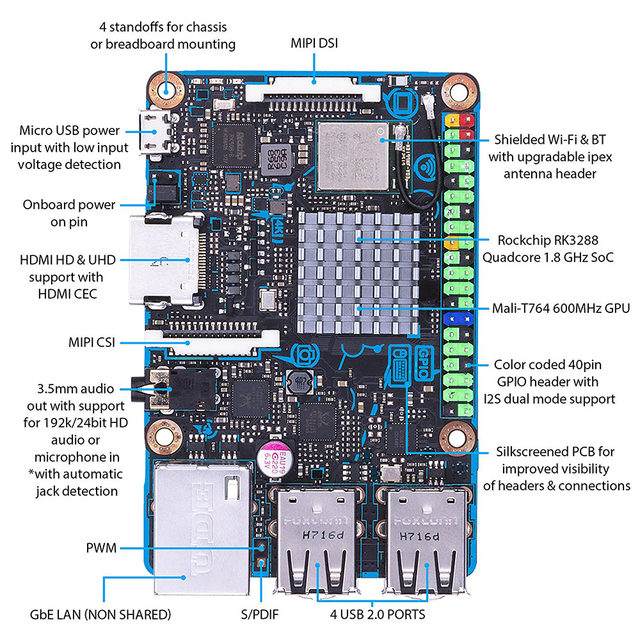

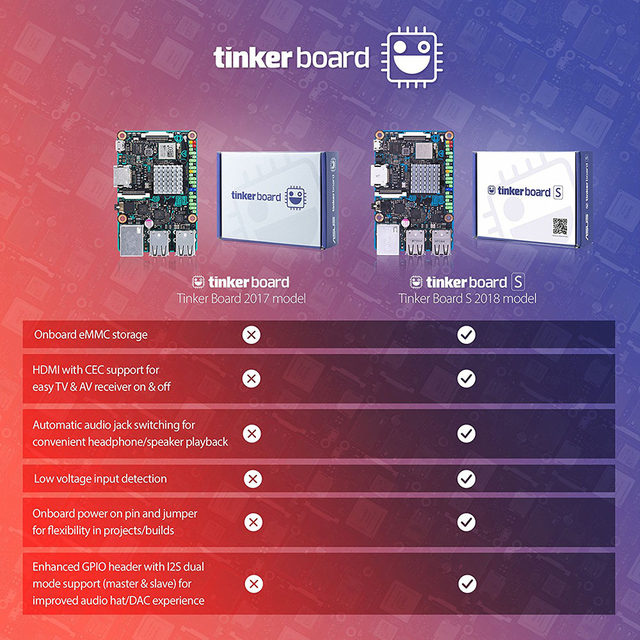

새롭고 향상된 Tinker Board R2.0 은 모든 곳의 DIY 애호가 및 제작자에게 더 나은 내구성, 더 나은 안정성 및 전반적인 사용자 경험을 제공하는 단일 보드 컴퓨터 (SBC) 입니다.

내구성 강화

? 유연성 향상을 위한 microSD 슬롯 온보드

? 저전압 입력 감지-전원 문제를 방지하고 비-자격 * 전원 공급 장치를 사용하는 경우 시스템 안정성 보장

더 나은 사용자 경험

? HDMI-CEC-완벽한 비디오 엔터테인먼트가 가능하여 사용자가 단일 리모컨으로 Tinker Board S와 TV를 모두 명령 할 수 있습니다

? 오디오 잭 플러그인 감지 및 다른 인터페이스에서 3.5mm 오디오 잭으로 자동 전환 그녀의 인터페이스

항상 제작자와 함께 전진하기

? 아이디어에 생명을 불어넣을 때 제작자를 위한 온보드 전원 핀.

? 슬레이브 모드와 향상된 호환성을 위해 향상된 소프트웨어 API를 갖춘 향상된 I2S 핀

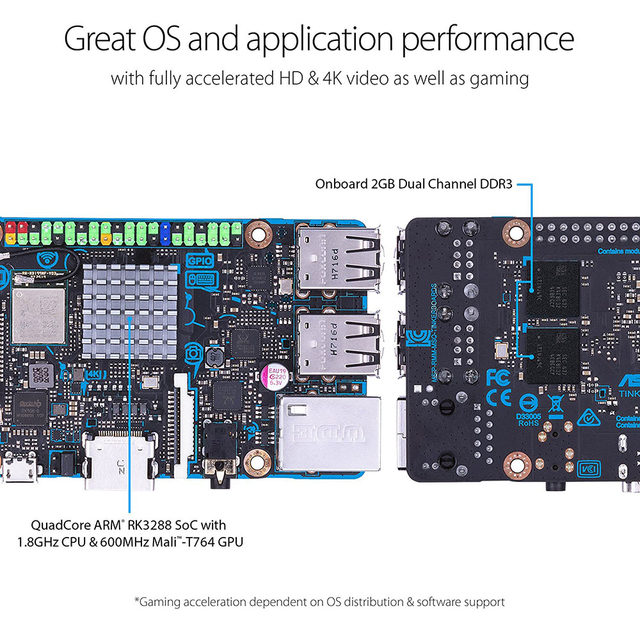

CPU 성능

Tinker Board R2.0 에는 ARM 기반 RK3288 SoC가 있으며 멀티 스레드 응용 프로그램 성능을 향상시키기 위해 4 개의 코어가 장착되어 있습니다. 최대 1.8 GHz의 주파수에서 작동하여 모든 애플리케이션의 성능을 향상시킵니다. 이렇게 CPU 코어 수가 증가하면 프로세서 빈도가 증가하면서 광범위한 애플리케이션에서 훨씬 더 빠른 성능을 발휘하여 프로젝트 기능을 확장 및 향상시킬 수 있습니다. 결과적으로 일반적인 PC 작업이 더 빠르고 반응이 좋습니다.

수업 선도 성과

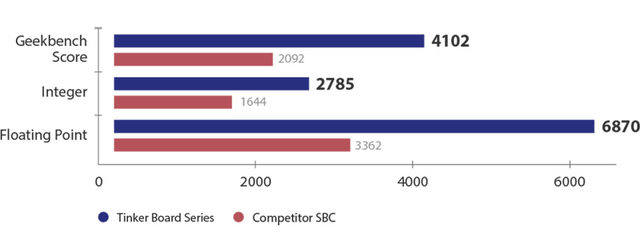

강력하고 현대적인 쿼드 코어 ARM 기반 프로세서 인 Rockchip RK3288 - Tinker Board S R2.0 은 다른 인기있는 SBC 보드에 비해 성능이 크게 향상되었습니다. 다양한 빌드 및 프로젝트에 필요한 유연성을 제공하기 위해 tinker Board S는 2GB LPDDR3 듀얼 채널 메모리를 갖추고 있으며 OS, 응용 프로그램 및 파일 스토리지에 대해 훨씬 빠른 읽기 및 쓰기 속도를 제공하는 SD 3.0 인터페이스를 갖추고 있습니다.

팅커 보드는 뛰어난 기계적 호환성을 활용하면서 동급 최고의 성능을 제공하는 초소형 폼 팩터의 단일 보드 컴퓨터입니다. 팅커 보드는 제작자, IoT 애호가, 애호가, PC DIY 애호가 및 다른 사람들에게 아이디어를 현실로 만들고 고칠 수있는 신뢰할 수 있고 매우 유능한 플랫폼을 제공합니다..

GPU 성능

강력하지만 에너지 효율적인 디자인을 갖춘 Tinker Board S는 차세대 그래픽 및 GPU 컴퓨팅 API를 지원합니다. ARM 기반 Mali-T760 MP4 GPU로 구동되는 Tinker Board S의 GPU 및 고정 기능 프로세서는 고품질 미디어 재생, 게임, 컴퓨터 비전, 제스처 인식, 이미지 안정화 및 처리는 물론 전산 사진 등을 제공합니다.

Tinker Board S는 지원되는 소프트웨어와 함께 HDMI CEC 하드웨어 회로를 구현하여 멀티미디어 애호가가 단일 리모컨을 사용하여 TV 출력을 제어 할 수있게하여 더 나은 엔터테인먼트 경험을 제공합니다. 다른 고정 기능으로는 H.264 및 H.265 재생 지원, HD 및 UHD 비디오 재생 등이 있습니다. *

HD 오디오 품질

많은 SBC 보드에서 부족한 핵심 영역을 더욱 개선 한 Tinker Board S는 최대 24 비트/192kHz 오디오를 지원하는 HD 코덱을 갖추고 있습니다. 통합 오디오 잭은 확장 모듈 없이 오디오 출력과 마이크를 지원합니다. 오디오 잭은 번거롭지 않은 플러그인 감지 기능을 제공하므로 스피커 또는 헤드셋이 연결되어있을 때 오디오 출력을 자동으로 오디오 잭으로 전환합니다.

제작자 친화적 인 loT 연결

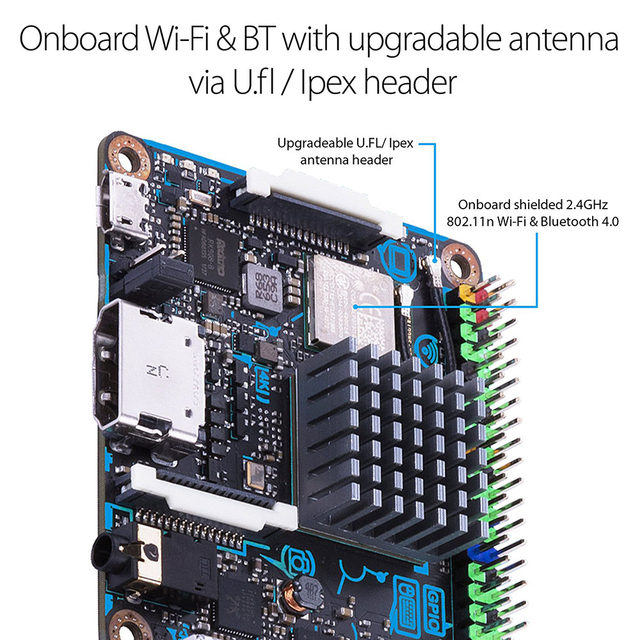

Tinker Board S는 인터넷 및 네트워크 연결을위한 Gbit LAN도 갖추고 있습니다. LAN 포트용으로 설계된 전용 버스 리소스는 일관된 이더넷 성능을 보장합니다. Tinker Board S의 통합 Wi-Fi 및 Bluetooth 컨트롤러는 금속 덮개로 차폐되어 간섭을 최소화하고 무선 성능을 향상시킵니다. 통합된 IPEX 안테나 헤더로 안테나 교체 또는 업그레이드가 용이합니다.

팅커 보드 S는 풀 사이즈 HDMI 출력도 갖추고 있습니다. 또한 광범위한 주변기기 및 액세서리 연결을 위한 4 개의 USB 2.0 포트가 포함되어 있습니다.

향상된 DIY 디자인

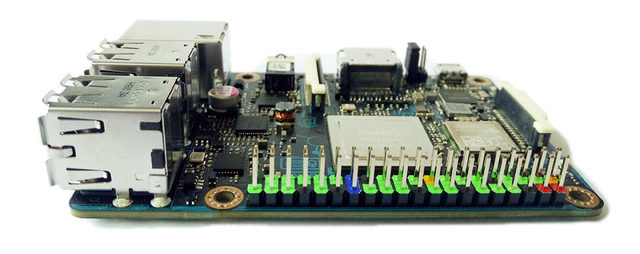

처음 빌더 또는 노련한 애호가에게 우수한 사용자 경험을 제공하기 위해 Tinker Board S의 설계 및 개발에 신중한 고려가 이루어졌습니다. 빌더는 각 핀 헤더를 쉽게 인식 할 수있는 색상 코드 GPIO 헤더를 높이 평가할 것입니다.

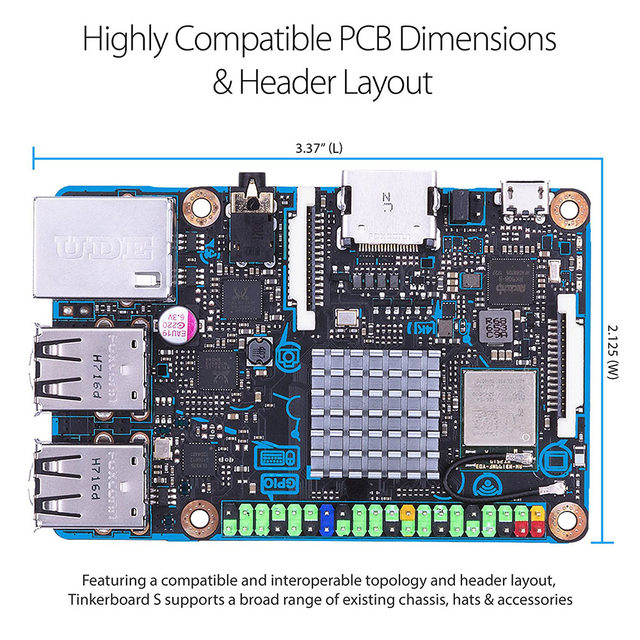

Tinker Board S의 PCB 치수 및 토폴로지는 표준 SBC 보드와 정렬되므로 다양한 섀시 및 물리적 액세서리를 지원할 수 있습니다. PCB는 연결 명확성을 개선하기 위해 연결 헤더와 위치 콜아웃이 있는 실크 스크리닝 기능을 갖추고 있습니다. 온보드 MIPI 헤더에는 색상 코드 풀 탭도 있습니다.

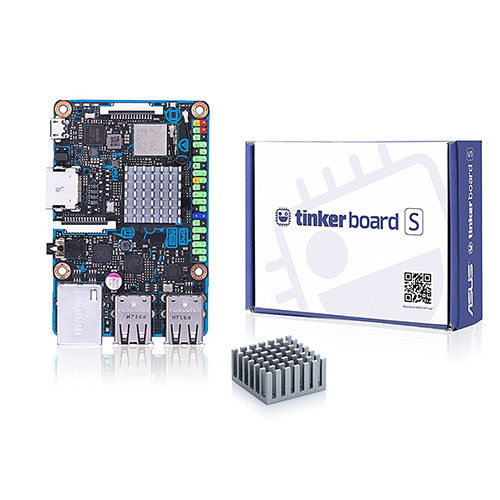

Tinker Board S에는 방열판도 포함되어있어 과부하 또는 뜨거운 주변 환경에서 열 방출을 향상시킵니다.

TinkerOS ? 지원되는 OS? 응용 프로그램

데비안 기반 배포판은 부드럽고 기능적인 경험을 즉시 사용할 수 있도록 보장합니다. TinkerOS는 웹 검색, 비디오 시청, 스크립트 작성 등 다음 프로젝트 또는 빌드의 훌륭한 출발점입니다.

게다가 TinkerOS는 매우 가볍고 반응하도록 신중하게 설계되었습니다. 기본 데비안 9 위에서 실행하는 것은 LXDE 데스크톱 환경입니다. 이 GUI는 특히 SBC 보드에 최적화되어 있습니다. 또한 플러그 앤 플레이 NTFS 지원을 통해 Windows 기반 플래시 드라이브 및 외장 하드 드라이브에 쉽게 액세스 할 수 있습니다. 포함 된 웹 브라우저도 신중하게 선택되고 최적화되었습니다. Chromium을 기반으로 여러 확장과 함께 속도와 안정성을 제공합니다. ASUS 팀은 브라우저의 하드웨어 가속을 지원하여 YouTube의 HD 해상도를 포함하여 웹 렌더링 및 비디오 재생을 향상시킵니다.

TinkerOS에는 또한 쉽게 프로그래밍 및 개발할 수있는 인기있는 응용 프로그램이 많이 포함되어 있습니다. 여기에는 IDLE / Python 및 끽끽/스크래치가 포함됩니다.

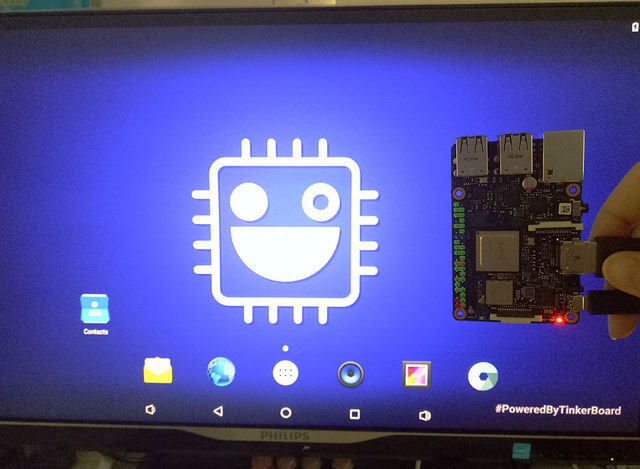

TinkerOS와 Debian Linux 제공 Tinker Board S도 Android 운영 체제를 지원합니다. 따라서 미디어 재생, 게임 등에 이르기까지 완전히 다른 사용 시나리오를 사용할 수 있습니다.

Tinker Board S는 또한 다양한 인기있는 응용 프로그램과 긴밀히 협력하여 기능을 지원하고 최적화합니다.

전원 공급 장치

팅커 보드 S는 마이크로 USB 포트를 통해 5V/2 ~ 3A 전원이 필요합니다. 팅커 보드 S에 필요한 정확한 전류 (mA) 는 연결된 것에 따라 다릅니다. 일반적으로 평판 좋은 소매점의 2A 전원 공급 장치는 팅커 보드를 작동시킬 수있는 충분한 전력을 제공합니다. 일반적으로 Tinker Board S는 연결된 주변 장치에 따라 700 ~ 1000mA 를 사용합니다. 주변 장치가 부착되지 않은 경우 500mA 까지 사용할 수 있습니다. 팅커 보드 S의 최대 출력은 1A 입니다. 0.5A 이상의 전력 요구 사항을 가져 오기 위해 USB 장치를 연결해야하는 경우 외부 전원 USB 허브를 통해 USB 장치에 연결해야합니다.

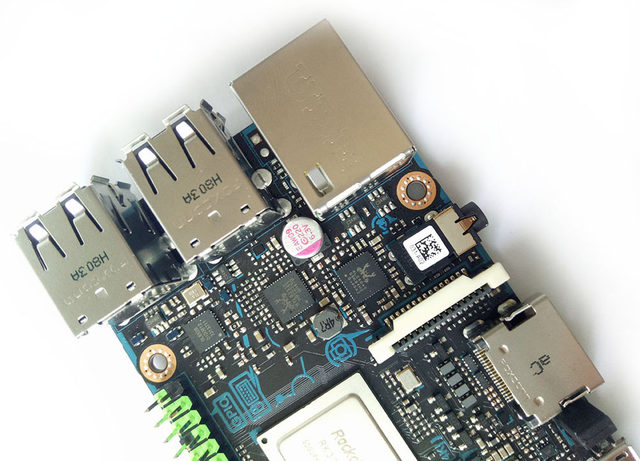

USB

Tinker Board S에는 4 개의 USB 2.0 포트가 장착되어 있습니다. 이들은 RK852G 를 통해 업스트림 USB 포트에서 GL3288 USB 허브에 연결됩니다.

USB 포트는 키보드, 마우스 및 웹캠과 같은 주변 장치를 부착 할 수있게합니다. 이것은 보드에 추가 기능을 제공합니다.

Tinker Board S의 USB 하드웨어와 데스크톱 컴퓨터, 랩톱 및 태블릿의 USB 하드웨어에는 약간의 차이점이 있습니다.

Tinker Board S 내부의 USB 호스트 포트는 전원 공급 장치 전용이며 RK3288 은 원래 모바일 시장에서 사용되도록 의도되었으며, 예를 들어 PC 또는 단일 장치에 연결하기 위한 전화기의 단일 USB 포트. 본질적으로 OTG 하드웨어는 PC의 동등한 하드웨어보다 간단합니다.

OTG는 일반적으로 모든 유형의 USB 장치와의 통신을 지원하지만 팅커 보드에 연결할 수있는 대부분의 USB 장치에 적절한 수준의 기능을 제공합니다. 시스템 소프트웨어는 더 많은 작업을해야합니다.

GPIO

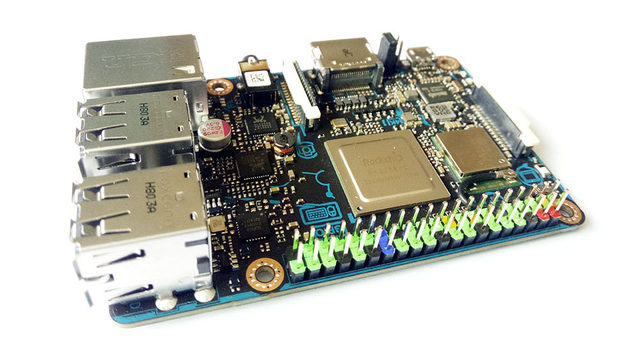

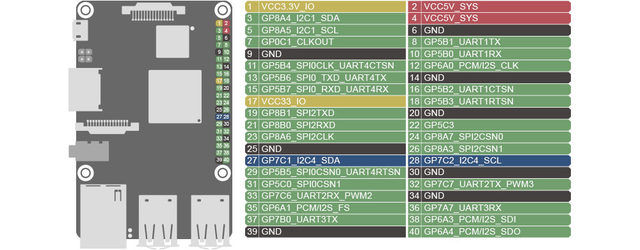

Tinker Board S의 강력한 기능 중 하나는 보드 가장자리를 따라 사용 가능한 GPIO (범용 입력/출력) 핀 행입니다. 이 핀은 Tinker Board S와 외부 세계 사이의 물리적 인터페이스입니다. 가장 간단한 수준에서는 켜거나 끌 수있는 스위치로 생각할 수 있습니다. 40 핀 중 28 은 GPIO 핀 (SPI/UART/I2C 핀과 공유) 입니다. Tinker Board S에는 두 개의 칩 선택을 제공하는 하나의 SPI 버스가 장착되어 있습니다. SPI 버스는 온보드 40 핀 헤더에서 사용할 수 있습니다.
