• 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)



7 인치 IPS/QLED 디스플레이

통합 구조 | ?얇고 밝은 화면 디자인




  • 크기7″

  • 해상도1024×600

  • 디스플레이 패널IPS/QLED

  • 보기 각도170°

  • 터치 타입용량 성 (선택 사항)

  • 터치 포인트5-포인트 (선택 사항)

  • 소비저전력

  • 인증 1RoHS2.0

  • 인증 2CE

장치 및 시스템 지원

HDMI 신호 및 USB 터치 신호가있는 Windows / Linux / Android 메인 보드 지원



개발 어댑터와 함께 사용하면 다음 장치를 지원합니다.

라즈베리 파이의 모든 버전
제트슨 나노
윈도우 PC



모양 비교
옵션 개발 어댑터

통합 구조 설계

통합 설계를 촉진하기 위한 2 차 개발 리소스 제공
엔지니어링 애플리케이션의 신속한 임베딩을 위한 간단한 개발 향상


더 얇고 더 많은 공간 절약

기존 연결 방법과는 달리, 단일 케이블 통신을 위해 40PIN 다기능 인터페이스를 통합합니다. 드라이버 회로를 FPC 케이블에 통합하면 가장 얇은 3mm 두께 공간 만 필요합니다.


170 ° 넓은 시야각


QLED 퀀텀닷 기술

넓은 색 영역

이 QLED 디스플레이의 색 영역은 다음과 같습니다: NTSC 78%, SRGB 92%

* 이 기능은 QLED 버전에서만 사용할 수 있습니다

더 순수한 크로마

QLED의 크로마는 58.3% 높이고 색상을 더 순수하고 생생하게 만듭니다.

* 이 기능은 QLED 버전에서만 사용할 수 있습니다

더 긴 수명

무기 특성으로 인해 QLED의 색상 수명은 색상 저하없이 최대 60000 시간이 될 수 있습니다.

* 이 기능은 QLED 버전에서만 사용할 수 있습니다

5 포인트 정전식 터치

부드럽게 터치하고 얻는 것을 확인하고 유연한 작업을 통해 다지점 UI 상호 작용을 즐기십시오
USB 신호를 통한 터치 기능 조정, 5 점 터치 지원

* 이 기능은 터치 디스플레이 버전에서만 사용할 수 있습니다


연결 예

처음 사용하려면 연결 용 개발 어댑터를 사용하는 것이 좋습니다

* 참고로 라즈베리 파이 보드는 포함되어 있지 않습니다.


인터페이스 소개


적용 시나리오

신에너지, 전자 센티넬, 휴먼-머신 인터페이스, 스마트 홈
IoT, 산업 응용, 가전 제품


치수
리소스 및 서비스
위키:



패키지 목록

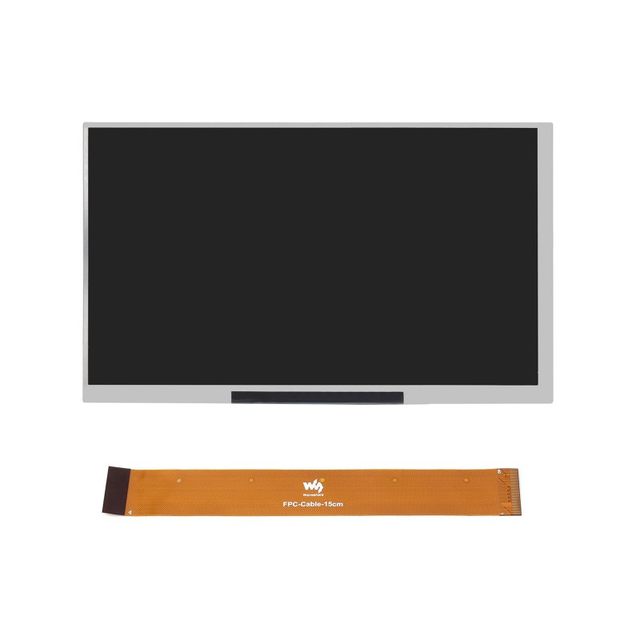

70H-1024600 IPS/QLED 터치 디스플레이

  1. 옵션 IPS/QLED 터치 디스플레이 x1

  2. FPC 케이블 (~ 15cm) x1

  3. 옵션 개발 액세서리
