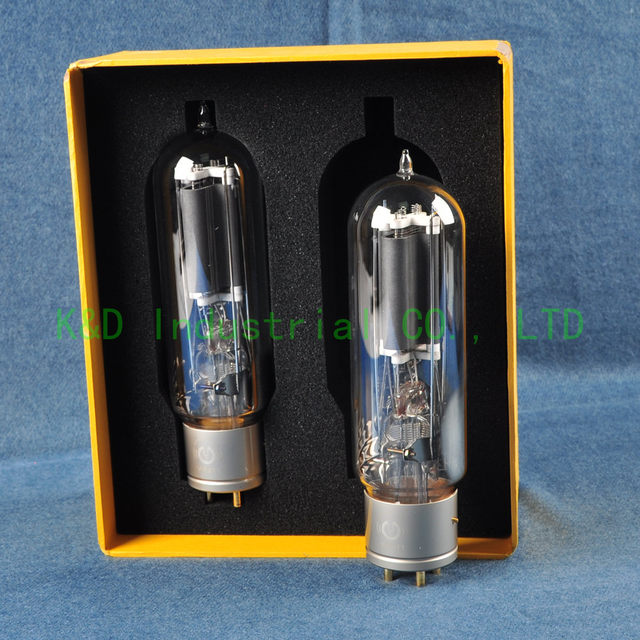

WE211 은 직접 가열 형 토륨 텅스텐 음극 3 극관으로 클래스 A, B 및 C로 사용할 수 있습니다.

히터
Uf -------------------------------------- 10 V
만일 3.25 A

직접 전극 간 용량
입력 ---------------------------------- 6 PF
출력 ---------------------------------- 5.5 PF
그리드 플레이트 ---------------------------------- 14.5 PF에

정적 매개 변수

Ua -------------------------------------- 1250 V
-Ug ------------------------------------ 70 V
Ia -------------------------------------- 100 mA
Gm ------------------------------------- 3.8 mA/V
U (Ia = 75mA 일 때) --------------------------- 12
RL--------------------------------------7 KΩ
발언 10 W

권장 작동 조건 (참조 값)

두 개의 튜브에 대한 클래스 A(A-F):
일반적인 작업 조건 제한 매개 변수

Ua ------- 750 1000 1250 1250 V
Pa ---------------------------- 75 W
-Ug ----- 46 61 80 V
Ug(pk)---- 41 56 75 V

Ia(0)------- 34 53 60 mA
리 --------- 4.4 3.8 3.6 KΩ
RL--------8.8 7.6 9.2 KΩ
Pout ----- 5.6 12 19.7 W

푸시-풀. 클래스 B(A-F)

일반적인 작업 조건 제한 매개 변수

Ua ------------------ 1000 1250 1250 V
Ia (튜브 당 mAx.sig) ------------------- 175 mA
Pa (in) (튜브당 mAx.sig) ------------- 220 W
Pa (튜브 당) ------------------------- 100 W
-Ug ------------------ 72 95 V
Ug(pk)----------------- 380 410 V
Ia (0)------------------ 20 20 mA
Ia(mAx.sig)--------- 320 320 mA
Pd(mAx.sig)------------ 7.5 8 W
RL(a-a) ---------------------- 6.9 9 KΩ
발언 200 260 W

ROHS 준수

좋은 품질의 튜브

공장에서 테스트하고 선택했습니다.
수령일로부터 3 개월 교체 보증.
