친절한 RK3399 개발 보드 NanoPi M4V2 듀얼 밴드 WiFi 듀얼 카메라 4G 메모리 4K 재생 안드로이드 8

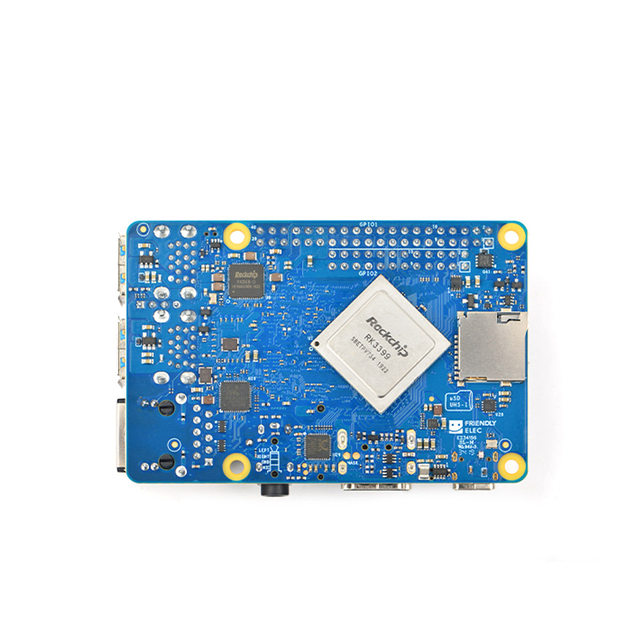

NanoPi M4V2 는 RK3399 SOC 기반의 인터페이스 크기와 라즈베리 파이 3 를 갖춘 임베디드 ARM 컴퓨터입니다. 85 X56MM 크기의 인터페이스는 풍부하고 컴팩트하여 2 차 개발에 이상적이며 최종 제품에 쉽게 내장됩니다.
NanoPi M4V2 온보드 2.4G & 5G 듀얼 밴드 WIFI 블루투스 모듈, 4 USB3.0 A 타입 메인 포트, 1 전구체 이더넷 포트, 1 HDMI 2.0A 포트, 1 3.5mm 헤드폰 출력, 1 TYPE-C 인터페이스, 또한 확장 인터페이스의 풍부한 포함, 40pin 라즈베리 파이 호환 포트, 듀얼 카메라 인터페이스 MIPI-CSI, PCleX2, USB2.0, eMMC 모듈 인터페이스, RTC 및 기타 인터페이스. NanoPi M4V2 에는 TF 카드로 운영 체제를 시작하는 데 사용할 수있는 4GB LPDDR4 가 있으며 eMMC 모듈을 확장하여 운영 체제를 시작할 수 있습니다.
NanoPi M4V2Z 는 우분투 데스크탑 18.04 (64 비트), 루분투 16.04 (32 비트), 우분투 코어 18.04 (64 비트), 안드로이드 8 및 기타 시스템을 지원합니다. GPU 및 VPU 가속 처리 기능을 모두 갖추고 있으며 강력한 컴퓨팅 성능과 풍부한 인터페이스를 통해 기계 비전 및 인공 지능 기반 액세스 제어 시스템, 깊이 계산, 자율 로봇, 산업용 제어 장치, 산업용 카메라, 광고 기계, 게임 콘솔, 블록 체인 등과 같은 응용 프로그램에 이상적입니다.
NanoPi M4 와 NanoPi M4V2 의 가장 큰 차이점은 메모리 칩의 차이입니다. 나노파이 M4 는 LPDDR3 메모리 칩을 사용하고 나노파이 M4V2 는 LPDDR4 메모리 칩을 사용한다. 또한 M4V2 는 전원 및 복구를위한 두 개의 버튼을 추가합니다.
CPU |
모델: 록 칩 RK3399
코어 수: 64 비트 듀얼 코어 Cortex-A72 + 쿼드 코어 Cortex-A53
주파수: Cortex-A72 (최대 2.0GHz), Cortex-A53 (최대 1.5GHz) |
GPU |
GPU를 Mali-T864 OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 및 AFBC를 지원합니다. |
VPU |
4K VP9 및 4K 10 비트 H265/H264 60fps 디코딩, 듀얼 VOP 등 |
전원 관리 |
RK808-D PMIC, 독립 DC/DC와 협력하여 DVFS, 소프트웨어 전원 끄기, RTC 웨이크업, 시스템 절전 모드 지원 |
메모리 |
RAM: 듀얼 채널 4GB LPDDR4 |
수납 |
EMMC: 온보드 eMMC는 없지만 eMMC 소켓이 있습니다.
MicroSD 슬롯: 최대 128 GB의 외부 스토리지를위한 MicroSD * 1 |
|
연결성 |
이더넷: 네이티브 Gbps 이더넷
WiFi: 802.11a/b/g/n/ac, 블루투스 4.1, Wi-Fi 및 블루투스 콤보 모듈, 듀얼 안테나 인터페이스
안테나 * 2: IPX 커넥터 |
오디오 |
오디오 출력: 3.5mm 듀얼 채널 헤드폰 잭 또는 HDMI
오디오 입력: 마이크 입력 인터페이스 * 1 |
비디오 입력 |
하나 또는 두 개의 4 레인 MIPI-CSI, 듀얼 ISP, 최대 13MPix/s, 듀얼 카메라 데이터의 동시 입력 지원 |
비디오 출력 |
HDMI * 1: HDMI 2.0a, 4K @ 60Hz,HDCP 1.4/2.2 지원
4 레인 MIPI-DSI * 1 |
USB |
USB 3.0*4: USB 3.0 Type-A 포트
USB Type-C * 1: USB2.0 OTG 및 전원 입력 지원
USB 호스트 * 2 (GPIO2 2.54mm 피치 핀 헤더에 포함) |
핀 헤더 |
GPIO1: 40 핀, 2.54mm 피치 핀 헤더
3*3V/1.8V I2C, 최대 1*3V UART, 1*3V SPI, 1 * SPDIF_TX, 최대 8*3V GPIO까지, 1*1.8V 8 채널 I2S GPIO2: 24 핀, 2.54mm 피치 핀 헤더
2 독립적인 기본 USB 2.0 호스트 인터페이스, PCIe x2, PWM * 1, PowerKey
직렬 디버그 포트: 2.54mm 피치 4 핀 헤더, 3V 레벨, 1500000bps |
사용자 키 |
파워키 * 1
복구 키 * 1 |
LED |
전원 LED (빨간색) * 1
GPIO 제어 LED (녹색) * 1 |
기타 |
RTC: 2 핀 1.27/1.25mm RTC 배터리 입력 커넥터
작업 온도: -20 ℃ ~ 70 ℃ |
전원 |
DC 5V/3A |
OS 지원 |
안드로이드 8.1
루분투 16.04 (32 비트)
FriendlyCore 18.04 (64 비트)
FriendlyDesktop 18.04 (64 비트) |
커널 버전 |
Linux-4.4-LTS
U-boot-2014.10 |
PCB |
8 레이어 |
차원 |
85*56mm |
무게 |
50.62g
|
