• 모델 번호: Power Management HAT (B) (EN)
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • MAIN CONTROLLER: RP2040
  • COMMUNICATION INTERFACE: UART + GPIO
  • COMMUNICATION BAUD RATE: 115200bps by default (configurable)
  • POWER SUPPLY INTERFACE: USB port or PH2.0 connector
  • USB POWER INPUT VOLTAGE: 5V
  • PH2.0 POWER INPUT VOLTAGE: 3.3 ~ 4.2V (3.7V lithium battery)
  • DIMENSIONS: 56.5 x 65.0mm
  • MOUNTING HOLE DIAMETER: 3.0mm


설명



라즈베리 파이용 전원 관리 모자, 충전 및 전원 출력을 동시에 지원하고, 빠른 부하 과도 응답, 임베디드 RTC 및 다중 보호 회로
전원 관리 모자 (B) 라즈베리 파이

애플리케이션을 위해 설계된 필수 전원 관리

타이밍 전원 켜기/끄기와 같은 강력한 전원 관리 솔루션을 제공합니다.
작동 전압 측정 등 빠른 전환을 위한 빠른 로드 과도 응답
여러 전원 공급 장치 중



기능 한눈에

  • 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원

  • 듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz 실행 가능한 유연한 클럭

  • 온보드 PCF8523 RTC 칩, 정확한 RTC 정보 제공

  • 빠른 부하 과도 응답을 위한 온보드 MP28167-A 가성비 상승 DC 칩

  • 온보드 사용자 정의 버튼, 라즈베리 파이 시작, 안전 종료 또는 기타 사용자 정의 기능에 사용할 수 있음

  • 전원 공급 장치 역전 방지, 카운터 전류 증명 등과 같은 보호 회로가 안정적이고 안전한 작동을 보장합니다.

  • 전압/전류 모니터링 회로, 실시간으로 라즈베리 파이 작동 전압 및 전류 모니터링

  • 완벽한 리소스와 설명서 제공


사양

메인 컨트롤러

RP2040

통신 인터페이스

UART + GPIO

통신 전송률

기본적으로 115200bps (구성 가능)

전원 공급 장치 인터페이스

USB 포트 또는 PH2.0 커넥터

USB 전원 입력 전압

5V

PH2.0 전원 입력 전압

3.3 ~ 4.2V (3.7V 리튬 배터리)

임베디드 회로

배터리 역전 방지, 역류 방지, 전압/전류 모니터링

치수

56.5x65.0mm

장착 구멍 직경

3.0mm

표준 라즈베리 파이 40PIN GPIO 헤더

라즈베리 파이 시리즈 보드 맞춤형

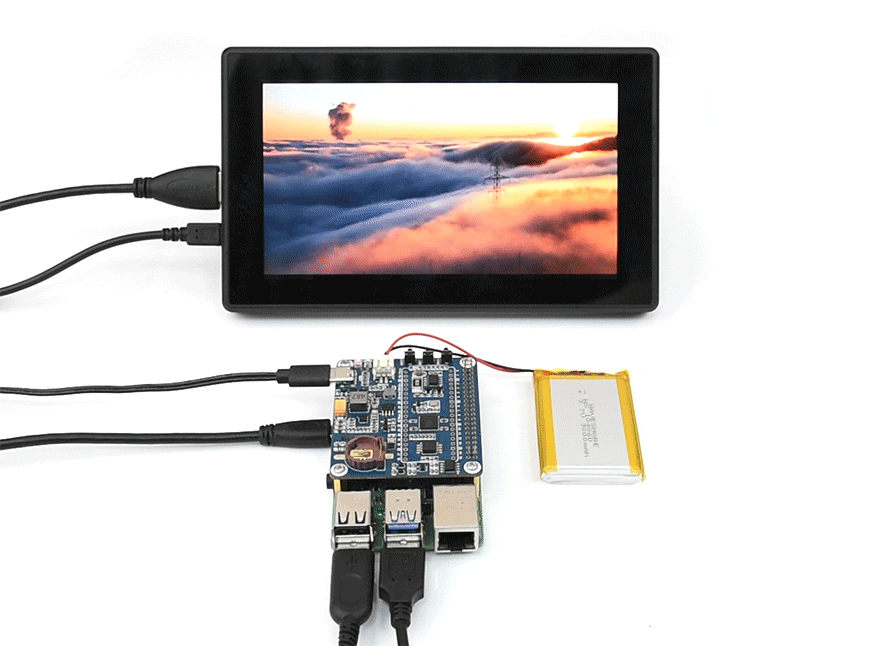

참조 용으로 만 라즈베리 파이 4B 및 3B + 는 포함되지 않습니다.

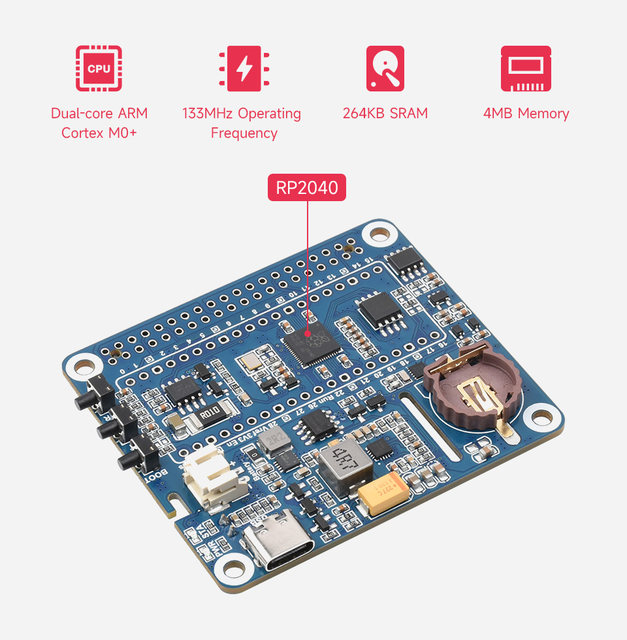

온보드 MCU (RP2040)

Raspberry Pi가 설계 한 RP2040 마이크로 컨트롤러 칩을 사용하여 강력하고 사용하기 쉽습니다.

RP2040 핀아웃 정의

라즈베리 파이 피코 표준 핀아웃과 호환 가능, 피코 모자와 연결용

정확한 시간 제어 제공

버튼 셀 홀더가 있는 온보드 PCF85063 RTC 칩


충전 및 전원 출력 지원
같은 시간, 무정전 전원 공급 장치

온보드 MP28167-A Buck-Boost DC 칩, 빠른 부하 과도 응답 지원
여러 전원 공급 장치 간의 빠른 전환

* 참조 용도로만, 자세한 패키지 내용은 부품 목록을 참조하십시오.

온보드 사용자 정의 버튼

라즈베리 파이 시동, 소프트웨어 종료 및 강제 종료의 전원 버튼으로 사용할 수 있음



안전하고 안정적인 회로 설계

Onbaord 전원 공급 장치 역전 방지, 카운터 전류 방지, 전압/전류 모니터링 회로, 안정적이고 안전한 작동 보장


보드에있는 것

  1. USB 타입-C
    프로그램 다운로드, USB 통신 및 전원 공급 장치

  2. MP28167-A
    빠른 부하 과도 응답을 위한 비용 증가 DC 칩

  3. CR1220 버튼 셀 홀더
    RTC 클럭 칩에 무정전 전원 공급 장치 제공

  4. PCF85063
    RTC 칩, 정확한 RTC 정보 제공

  5. W25Q32JVSIQ
    4MB NOR-플래시

  6. RP2040
    듀얼 코어 프로세서, 최대 133MHz 작동 주파수

  7. INA219
    제로 드리프트, 양방향 전류/전원 모니터

  8. PWR 버튼
    일반적으로 전원 버튼으로 사용되는 사용자 버튼



  1. 재설정 버튼
    RP2040 재설정 버튼

  2. 부팅 버튼
    재설정 버튼을 동시에 누르고 재설정 버튼을 놓은 다음 부팅 버튼을 놓아 다운로드 모드로 들어갑니다.

  3. PH2.0 배터리 인터페이스
    3.7 ~ 4.2V 규제 전원 공급 장치 또는 리튬 배터리

  4. 팬 헤더

  5. 상태 표시기

  6. 전원 공급 장치 표시기

  7. ETA6096
    고효율 리튬 배터리 충전 칩

  8. 라즈베리 파이 GPIO 헤더

  9. RP2040 핀아웃 인터페이스
    피코 모자와 연결하기위한 라즈베리 파이 피코 표준 핀아웃과 호환

핀 정의
제품 쇼

치수
리소스 및 서비스
위: Www.waveshare.com/wiki/Power_Management_HAT_ (B)

* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.


안전 주의 사항

  • 리튬 이온 및 Li-po 배터리는 매우 불안정합니다. 제대로 충전하거나 사용하지 않으면 화재, 신체 상해 또는 재산 피해를 초래할 수 있습니다.

  • 배터리를 재충전하거나 방전할 때 극성을 반대로 연결하지 마십시오. 열등 충전기/충전 패널을 사용하여 배터리를 충전하지 마십시오.

  • 오래된 배터리를 새 배터리와 혼합하지 말고 다른 브랜드의 배터리를 사용하지 마십시오.

  • 리튬 배터리를 구입할 때는 항상 배터리 사양이 확장 보드와 호환되는지 확인해야합니다. 정식 제조업체의 배터리를 선택하고 노화 테스트를 통해 배터리가 안정적이고 안전하게 작동하는지 확인하십시오.

  • 리튬 배터리는 사이클 수명이 제한되어 있으며 시간이 지남에 따라 성능이 저하됩니다. 배터리가 최대 사이클 수명에 도달하거나 2 년 이상 작동 할 때 가장 먼저 나오는 배터리로 교체해야합니다.

  • 신중하고 적절하게 배치해야하며, 인화성 및 폭발물 물품에서 어린이의 손이 닿지 않는 곳에 보관하십시오. 부주의 한 보관으로 인한 안전 사고를 피하십시오.

패키지 내용물



무게: 0.066 kg

  1. 전원 관리 모자 (B) x1

  2. 2x20PIN 여성 헤더 x1

  3. USB 케이블 유형 A 수 포트를 유형 C 수 포트 x1 에 연결

  4. 나사 팩 x1
