• 패키지: SMD
  • 맞춤 가능 유무: 그렇습니다
  • 모델 번호: TDS Meter V1.0
  • 작용 온도: 0-40
  • 공급 전압: 5v
  • 신청: Electric Toy
  • 조건: 새로운
  • 유형: Logic ICs
  • 브랜드 이름: keyestudio
  • 근원: CN (정품)
  • Product number: KS0429/KS0414


옵션정보

[(350852)TDS Sensor]


[(10)Turbidity Sensor]

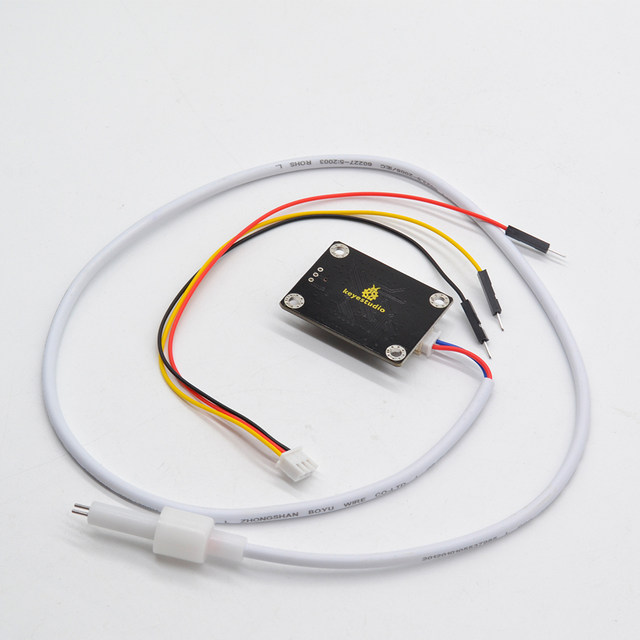

TDS 센서 키트

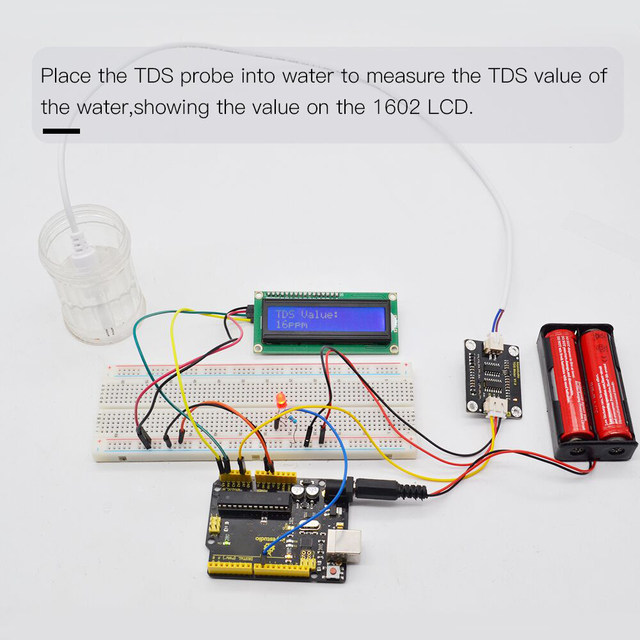

Keyedudio TDS 센서 키트는 Arduino 컨트롤러, 플러그 앤 플레이와 호환되며 사용하기 쉽습니다. 물의 청결을 반영하여 물의 TDS 값을 측정하는 데 적용 할 수 있습니다.
TDS (총 용해 고체) 는 1 리터의 물에 용해 된 고체 밀리그램을 나타냅니다. 일반적으로 TDS 값이 높을수록 물에 용해되는 고체가 많아지고 물은 깨끗하지 않습니다. 따라서, TDS 값은 물의 청결을 반영하기위한 참조 중 하나로 사용될 수 있습니다. 물에서 TDS 값을 측정하는 것은 물에 용해 된 다양한 유기 또는 무기 물질의 총량을 리터당 ppm 또는 밀리그램 (mg/l) 단위로 측정하는 것입니다.

그것의 전극은 물에서 부유 고체, 중금속 및 전도성 이온과 같은 전도성 물질을 측정 할 수 있습니다.

모듈에는 4 개의 3.2mm 고정 구멍이 있으며 다른 장치에 쉽게 장착 할 수 있습니다.

기술 매개변수

TDS 미터:

· 입력 전압: DC 3.3 ~ 5.5V

· 출력 전압: 0 ~ 2.3V

· 작동 전류: 3 ~ 6mA

· TDS 측정 범위: 0 ~ 1000ppm

· TDS 측정 정확도: ± 10% F.S. (25 ℃)

· 모듈 인터페이스: XH2.54-3P

· 전극 인터페이스: XH2.54-2P


TDS 프로브:

· 바늘 수: 2

· 총 길이: 60cm

· 연결 인터페이스: XH2.54-2P

· 색상: 흰색

· 기타: 방수 프로브

탁도 센서 V1.0

Keystudio 탁도 센서는 탁도 수준을 측정하여 수질을 감지합니다.

원리는 전류 신호 자체를 회로를 통해 전압 출력으로 변환하는 것입니다.
검출 범위는 0%-3.5% (0-4550NTU) 이며, 오차 범위는 ± 05% F * S입니다.
사용할 때 센서의 신호 끝의 전압 값을 측정 한 다음 간단한 계산식으로 물의 탁도를 계산하십시오.
이 탁도 센서는 아날로그 및 디지털 신호 출력 모드를 모두 가지고 있습니다.

모듈에는 슬라이드 스위치가 있습니다. 스위치를 A 끝으로 밀 때 신호 끝을 아날로그 포트에 연결하고 아날로그 값을 읽어서 출력 전압을 계산하여 탁도를 얻을 수 있습니다. D 엔드로 슬라이드하면 신호 끝을 디지털 포트에 연결하여 높음 또는 낮음 레벨을 출력하여 탁도를 감지 할 수 있습니다.
센서의 파란색 전위차계를 돌려 센서의 감도를 조정할 수 있습니다.

탁도 센서는 강 및 하천의 수질 측정, 폐수 및 폐수 측정, 퇴적물 수송 연구 및 실험실 측정에 사용될 수 있습니다.

참고: 탐침의 상단은 방수가 아니며 투명한 바닥 부분만 물에 넣을 수 있습니다.

설명:https://wiki.keyestudio.com/KS0414_Keyestudio_Turbidity_Sensor_V1.0
