- 데모 보드 유형: 팔
- 브랜드 이름: M5Stack
- 근원: CN (정품)
제품 세부 정보
설명

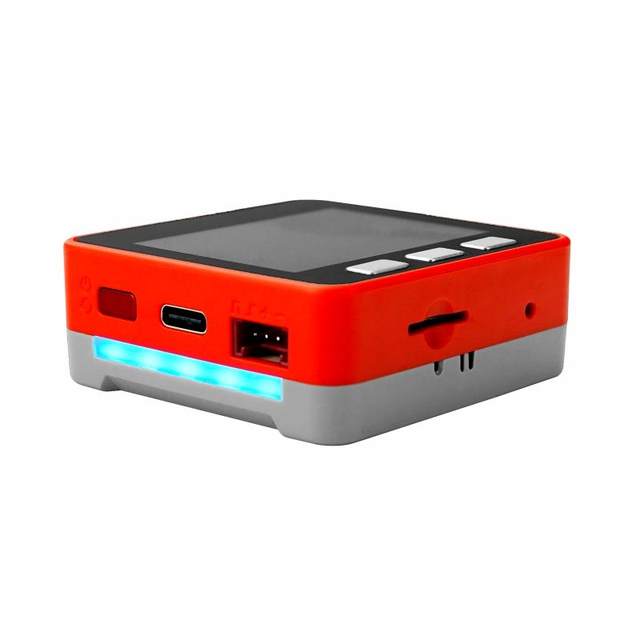

M5스택?화재?비용 효율적이다.?Wi-Fi?Espressif를 채택한 IoT 컨트롤러?ESP32?주 제어 칩, 2 개의 저전력 장착?익텐사®32 비트 LX6 마이크로프로세서주 주파수를 최대?240MHz. 함께?8M PSRAM?+?16M 플래시?메모리,?2.0 인치 풀 컬러 HD IPS 디스플레이?패널, IMU, LED, 마이크, 스피커, TF카드 슬롯 및 기타 주변 장치. 풀 커버리지 케이스는 복잡한 산업 분야에서도 회로 안정성을 보장합니다. 내부는 확장 가능성이 높은 광범위한 공통 인터페이스 리소스 (ADC/DAC/I2C/UART/SPI 등) 를 제공합니다. 이 기능적이고 강력한 IoT 컨트롤러는 다양한 제품 프로토 타이핑, 산업 제어 및 스마트 빌딩 애플리케이션에 매우 적용 가능합니다.
높은 생산화.절묘한 디자인, 제품에 바로 프로토타이핑
보다 안정적인 회로 작동을 위한 제품급 풀 커버리지 커버
낮은 코드 개발:UIFlow 그래픽 프로그래밍 플랫폼 지원, 스크립트 없음, 클라우드 푸시
Arduino, ESP32-IDF 및 기타 주류 개발 플랫폼과 완벽하게 호환
FreeRTOS 지원, 듀얼 코어 및 멀티 태스킹 메커니즘으로 작업을 효율적으로 수행 할 수 있습니다. 프로그램 최적화.

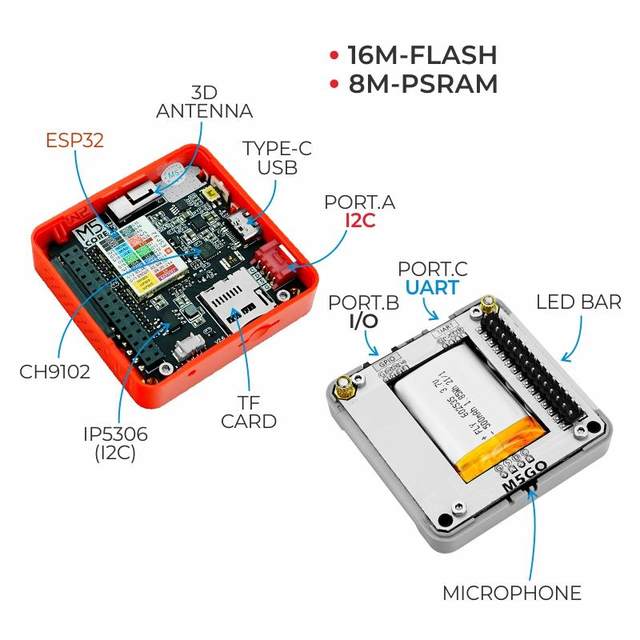

높은 통합.2.0 인치 IPS 디스플레이 패널, 6 축 IMU, 프로그래밍 가능한 RGB 조명 x10, 마이크, 스피커, 사용자 정의 버튼 x3

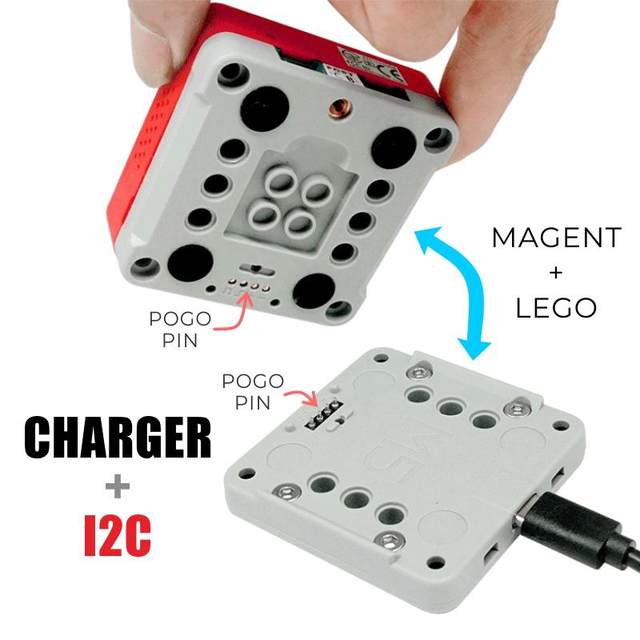

내장 리튬 이온 전원, 통합 전원 관리 칩, TypeC 및 POGO PIN 지원
안정적이고 안정적인 무선 통신을 위해 미세 조정된 RF 회로
강력한 확장성.GROVE 확장 포트 x3 (I2C, GPIO, UART)
M5Stack 소프트웨어 및 하드웨어 시스템에 쉽게 액세스, 스택형 모듈 설계, 플러그 앤 플레이 센서 확장
참고:
FIRE의 GPIO 16 / 17 은 기본적으로 PSRAM에 연결되어 있으므로 다른 모듈을 연결하거나 쌓을 때, 장치가 제대로 작동하지 않고 불안정하지 않도록이 두 핀과의 충돌을 피하기 위해주의해야합니다.
전환 작업:
전원 켜기: 왼쪽의 빨간색 버튼을 클릭하십시오
전원 끄기: 왼쪽의 빨간색 버튼을 빠르게 두 번 클릭하십시오.
USB 전원: 기본적으로 USB 전원이 켜져있을 때 종료 할 수 없습니다.
드라이버 설치
아래 링크를 클릭하여 운영 체제와 일치하는 드라이버를 다운로드하십시오. 현재 두 가지 드라이버 칩 버전 인 CP210X 가 있습니다 (for?CP2104?버전)/CP34X (용?CH9102?버전) 드라이버 압축 패키지. 압축된 패키지의 압축을 푼 후 설치할 운영 체제 수에 해당하는 설치 패키지를 선택합니다. 장치에서 사용하는 USB 칩이 확실하지 않은 경우 두 드라이버를 동시에 설치할 수 있습니다. 설치 과정에서?CH9102_VCP_SER_MacOS v1.7오류가 발생할 수 있지만 설치가 실제로 완료되었으므로 무시하십시오.) 프로그램을 정상적으로 다운로드 할 수없는 경우 (프롬프트가 초과 근무 또는 대상 RAM에 쓰지 못함) 장치 드라이버를 다시 설치할 수 있습니다.
드라이버 이름 | 해당 드라이버 칩 | 다운로드 링크 |
CP210x_VCP_윈도우 | CP2104 | 다운로드 |
CP210x_VCP_MacOS | CP2104 | 다운로드 |
CP210x_VCP_리눅스 | CP2104 | 다운로드 |
CH9102_VCP_SER_윈도우 | CH9102 | 다운로드 |
CH9102_VCP_SER_MacOS v1.7 | CH9102 | 다운로드 |
제품 기능
ESP32 개발 기반
8M PSRAM + 16M 플래시 메모리 조합
다양한 하드웨어 주변기기와 통합된 HD IPS 디스플레이 패널
M5Stack 스태킹 모듈 및 센서와 호환되는 풍부한 리소스 인터페이스로 확장성이 뛰어납니다.
채택?M5GO 바닥베이스?8mm 크기의 LEGO 블록과 호환되는이 구조는 재미있게 만들 수 있습니다.
Microsoft Azure 인증 장치
- 멀티 플랫폼 개발과 호환 가능:
UIFlow
마이크로 파이썬
아두이노
. NET 나노 프레임 워크
포함
1x M5 스택 화재
1x M5GO 충전 베이스
2x 레고 빌딩 블록
5x 레고 연결
1x M3 육각 렌치
1x Type-C USB (50cm)
1x 사용 설명서
응용 프로그램
IoT 컨트롤러
DIY 제작자 작품
스마트 홈 제어
사양
사양 | 매개 변수 |
ESP32-D0WDQ6-V3 | 240MHz 듀얼 코어, 600 DMIPS, 520KB SRAM, Wi-Fi |
플래시 | 16MB |
PSRAM | 8MB |
입력 전력 | 5V @ 500mA |
인터페이스 | 유형 x1, POGO PIN x1, I2C x1, GPIO x1, UART x1 |
키 | 사용자 지정 키 x 3 |
LCD 화면 | 2.0 "@ 320*240 ILI9342C IPS 패널, 최대 밝기 853nit |
스피커 | 1W-0928 |
마이크 | 아날로그 BSE3729 마이크 |
아이무 | 6 축 MPU6886 |
USB 칩 | CH9102F |
LED | SK6812 RGB LED x 10 |
안테나 | 2.4G 3D 안테나 |
배터리-500 mAh @ 3.7V | |
작동 온도 | 0 °C ~ 40 °C |
순중량 | 62.3g |
총중량 | 162g |
제품 치수 | 54mm x 54mm x 30.5mm |
패키지 크기 | 105mm x 65mm x 40mm |
커버 소재 | 플라스틱 (PC) |
