- 데모 보드 유형: 팔
- 브랜드 이름: M5Stack
- 근원: CN (정품)
제품 세부 정보
설명

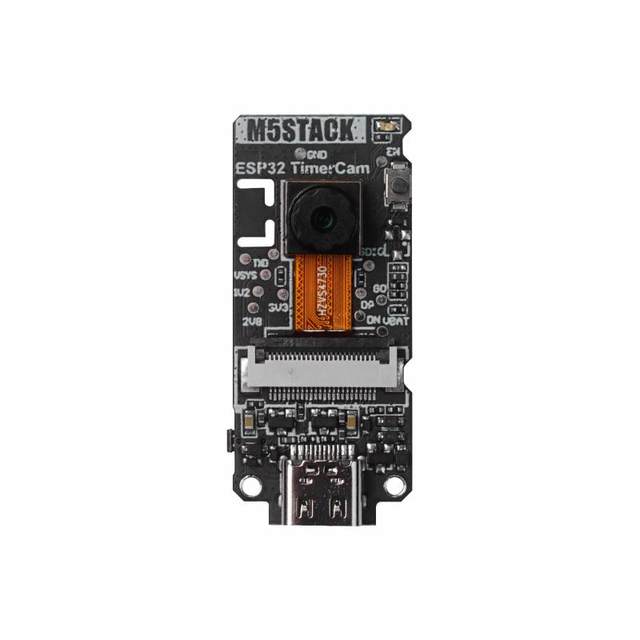

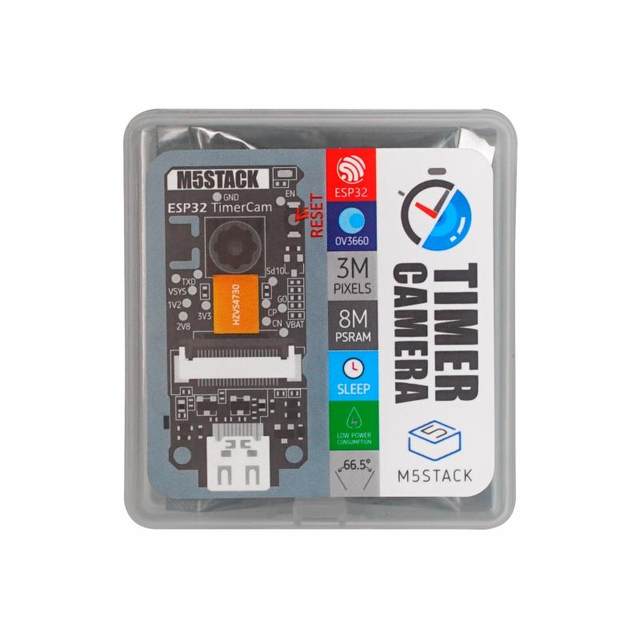

타이머 카메라PSRAM과 통합 된 8MB 의 ESP32 기반 카메라 모듈입니다. 300 만 (3MP) 픽셀 카메라 (ov3660) ,DFOV 66.5 ° 이며 최대 2048x1536 해상도의 사진을 촬영할 수 있습니다. 보드에는 LED 상태 표시기와 재설정 버튼이 있습니다. 타이머 카메라는 전력 소모가 매우 낮도록 설계되었습니다. RTC (BM8563) 의 사용을 통해 타이밍, 수면 및 기상 기능을 활용할 수 있습니다.
절전 모드에서 전체 기계의 전류 소비량은 2μA 에 불과합니다. 예정된 사진 촬영 기능 (시간당 한 장의 사진) 이 켜지면 배터리가 한 달 이상 계속 작동 할 수 있습니다. 이 모듈은 WiFi 이미지 전송 및 USB 포트 디버깅을 지원합니다. 하단 HY2.0-4P 포트 출력은 다른 주변 장치에 연결될 수 있습니다. DIY를 용이하게하기 위해 배터리 인터페이스는 보드에 예약되어 있습니다. M5Burner 펌웨어 굽기 도구를 사용하여 카메라 도구를 사용하여 타임캠을 직접 설정할 수 있으며 TimerCamera 데이터는 UIFlow에서 처리 할 수 있습니다.
타이머 카메라 시리즈에서 채택한 저전력 전원 관리 솔루션은 CORE 및 StickC 장치와 다릅니다. 사용 중에는 PWR 버튼이 전원 켜기 버튼으로 사용됩니다 (길게 누르면 2s). 장치를 종료해야하는 경우 소프트웨어 API를 사용하거나 PCB의 재설정 버튼을 눌러야합니다. 외부 전원 공급 장치를 사용하면 장치의 전원이 켜져 있습니다.
제품 기능
- ESP32 기반 디자인
- WiFi 이미지/비디오 전송
- 시간 수면 깨우기
- 상태 표시기
- 초저전력 디자인
- 프로그래밍 플랫폼: ESP-IDF/Arduino/UIFlow
포함
- 1x 타이머 카메라
응용 프로그램
- 정기적으로 사진 찍기
- 원격 비디오 모니터링
드라이버 설치
일부 시스템에서는 드라이브가 없으면 TimerCAM이 작동하지 않을 수 있습니다. 사용자가 수동으로 설치할 수 있음
FTDI 드라이버
이 문제를 해결할 수 있습니다. Win10 환경을 예로 들어 운영 체제와 일치하는 드라이버 파일을 다운로드하고 압축을 풀고 장치 관리자를 통해 설치하십시오. (참고: 일부 시스템 환경에서 드라이버를 적용하려면 드라이버를 두 번 설치해야 합니다. 인식 할 수없는 장치 이름은 대개M5스택또는USB 직렬. Windows는 드라이버 파일을 사용하여 장치 관리자 (사용자 정의 업데이트) 에 직접 설치하는 것이 좋습니다. 실행 파일 설치 방법이 제대로 작동하지 않을 수 있습니다.
사양
| 자원 | 매개 변수 |
|---|---|
| PSRAM | 8MB |
| 플래시 | 4M |
| 이미지 센서 | OV3660 |
| 최대 해상도 | W 픽셀 300 |
| 출력 형식 | 8-/10 비트 RAW, RGB 및 YCbCr 출력, 압축. |
| 최대 이미지 전송률 (OV3660) | 2048x1536: 15fps/ 1080p: 20fps/ 720p: 45fps/ XGA(1024x768) : 45fps/ VGA(640x480) : 60fps/ QVGA(320x240) : 120fps |
| DFV | 66.5 ° |
| 순중량 | 6g |
| 총중량 | 17g |
| 제품 크기 | 45*20*12mm |
| 패키지 크기 | 60*60*15mm |
