• 모델 번호: RS232 TO RS485 (B)
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • 증명서: NONE
  • Power supply: 6~36V DC
  • Protection: Anti-reverse
  • BAUDRATE: 300 ~ 115200bps
  • Connector: screw terminal,screw terminal
  • Transmission distance: about 15m
  • Transmission mode: point-to-point


설명



RS232 To RS485 컨버터 (B), 액티브 디지털 아이솔레이터, 레일 마운트 지원, 600W 번개 방지 및 서지 방지, 다중 절연 보호
레일-RS232 를 RS485 에 장착 (B)
액티브 디지털 절연 직렬 컨버터

산업, 농업, IoT 등의 직렬 포트 변환.

??
특징 눈에

  • RS232/RS485 표준 호환, RS232 신호를 밸런스드 디퍼렌셜 RS485 신호로 변환

  • 300 ~ 115200bps 속도로 안정적인 전송

  • 온보드 unibody 전원 공급 장치 절연, 안정적인 절연 전압 제공, 절연 단자에 추가 전원 공급 장치 필요 없음

  • 온보드 unibody 디지털 절연, 신호 절연 가능, 높은 신뢰성, 강력한 간섭 방지, 낮은 전력 소비

  • 온보드 TVS (과도 전압 억제기), 서지 전압 및 과도 스파이크 전압 회로 억제, 번개 방지 및 정전기 방지

  • 온보드 재설정 가능 퓨즈 및 보호 다이오드, 전류/전압 안정적인 출력 보장, 과전류/과전압 보호 제공, 충격 저항 향상

  • RS485 출력 터미널 120R 저항기 옵션 통합, 스위치를 통해 활성화/비활성화

  • 온보드 전원 공급 장치 스크류 터미널, 6V ~ 36V DC 넓은 범위 입력 가능

  • 산업용 레일 마운트 ABS 케이스 디자인, 크기가 작고 설치가 쉽고 비용 효율적

명세

제품 유형

활성 전자기 절연 RS232 TO RS485 비동기 양방향 컨버터

전원 인터페이스

전원

6 ~ 36V DC

보호

반전

향합니다

300 ~ 115200bps

장치 포트

RS232/RS485 표준 호환

RS232

커넥터

스크류 터미널

전송 거리

15m

전송 모드

포인트 투 포인트

RS485

커넥터

스크류 터미널

방향 제어

하드웨어 자동 제어

보호

600W 번개 방지 및 서지 억제, 15KV ESD 보호

터미널 저항

120R, 스위치를 통한 활성화/비활성화

전송 거리

1.2km

전송 모드

포인트 투 멀티 포인트 (최대 32 개 노드, 16 개 노드 이상에 리피터 사용하는 것이 좋습니다)

외관

케이스

레일 마운트 ABS 케이스

차원

91.6 × 23.3 × 58.7mm


기본 기능

RS232 신호를 평형 차동 RS485 신호로 변환
인터페이스 변환, 확장 노드 및 장거리 통신 용


1200m 장거리 전송

300 ~ 115200bps 속도에 안정적인 전송, RS485 의 전송 거리 약 1200m, RS232 의 전송 거리 약 15m


레일 마운트 지원

다중 레일 장착형 직렬 서버를 더 자유롭게 결합

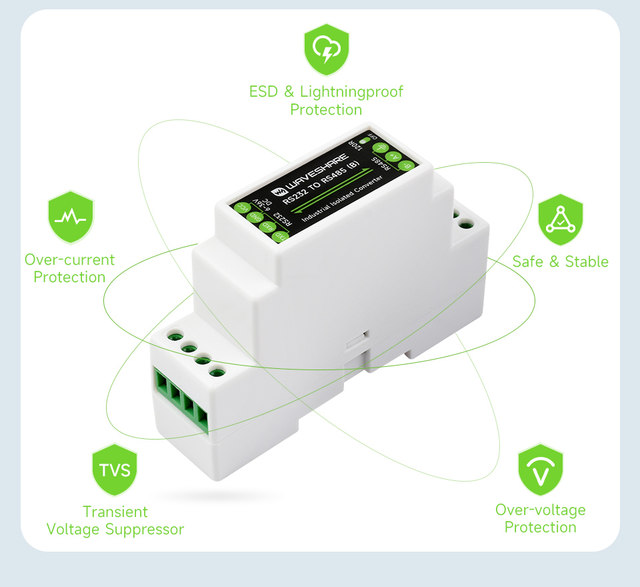

다중 보호, 안전하고 안정적인

온보드 전원 및 신호 절연, 안정적인 절연 전압, 높은 신뢰성 및 강력한 간섭 방지 기능을 제공합니다. 온보드 번개 방지 다이오드 및 TVS (과도 전압 억제기), 서지 전압 및 과도 스파이크 전압 회로, 번개 방지 및 정전기 방지. 온보드 재설정 가능 퓨즈 및 보호 다이오드, 전류/전압 안정적인 출력 보장, 과전류/과전압 보호 제공, 충격 저항 향상

인터페이스 소개

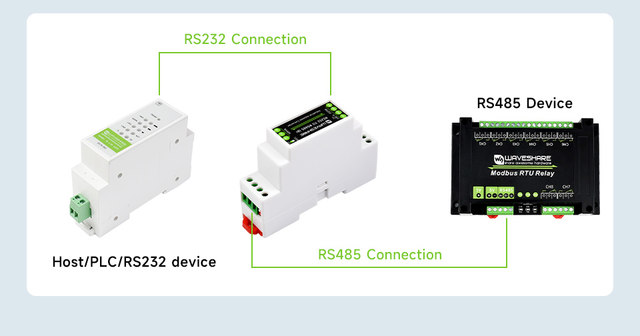

응용 토폴로지

RS232 To RS485 변환

RS232 포트를 사용하는 호스트, PLC 또는 기타 장치에 대한 액세스, RS232 는 외부 RS485 장치와 포인트 투 포인트 반이중 통신을 위해 RS485 포트로 변환 할 수 있습니다.

RS232 포트를 사용하는 호스트, PLC 또는 기타 장치에 대한 액세스, RS232 는 외부 RS485 장치를 사용하여 포인트 투 멀티 포인트 반이중 통신을 위해 RS485 포트로 변환 할 수 있습니다.

응용 사례

RS232 TO RS485 (B) 는 두 호스트 사이의 포인트 투 포인트, 포인트 투 멀티 포인트, 장거리 캐스케이드 통신 네트워크에 널리 사용될 수 있습니다. 또는 호스트와 MCU/주변 장치 사이. 또한 RS232 를 RS485 로 변환해야하는 응용 시나리오 (예: 산업 자동화 및 IoT) 에서도 사용할 수 있습니다.

제품 쇼

차원
자원 및 서비스
Wiki:?Www.waveshare.com/wiki/RS232_TO_RS485_ (B)

패키지 내용



무게:0.049 kg

  1. RS232 에서 RS485 (B) x1

  2. 드라이버 x1
