통지

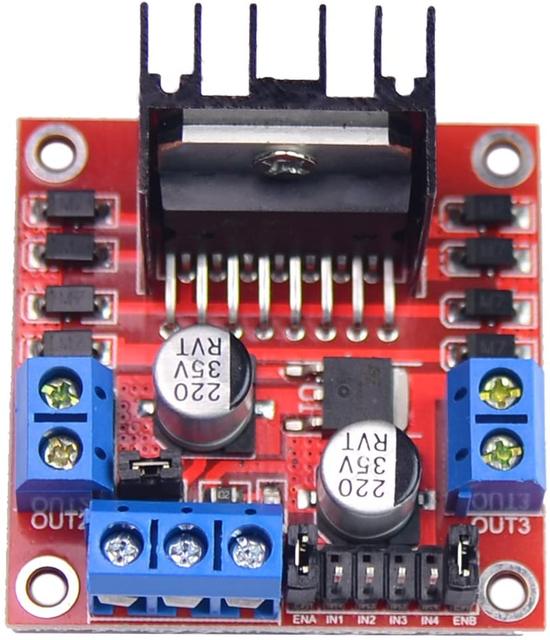

* L298N h 교량 모터 관제사 작동 형태는 주요 칩, ST corporation 생산으로 더 높은 일 효율성, l298n를 창조합니다. 1개의 2 단계 댄서 모터, 1개의 4 단계 댄서 모터 또는 2개의 DC 모터를 몰을 수 있습니다.

* 손상을 피하기 위하여 전압 안정시키는 칩, 12V 모는 전압 보다는 더 많은 것을 사용할 때 외부 5V 논리 공급을 이용하십시오.

* 사용 대용량 필터 커패시터 및 다이오드 freewheeling 보호 기능, 증가 신뢰성.

* 우리의 모터 보드 드라이브 전압 5V-35V, 드라이브 현재 2A, 최대 힘 25W.

* 대용량 필터 커패시턴스, 애프터 플로우 보호 다이오드, 더 안정적이고 신뢰할 수 있습니다.

모수

* 칩: L298N
* 논리 전압: 5V
* 논리 현재: 0mA - 36mA
* 저장 온도: + 135 ℃에-20 ℃
* 작동 모드: H-브리지 드라이버 (듀얼)
* 드라이브 전압: 5V - 35V
* 드라이브 현재: 2A (최대 단 하나 교량)
* 최대 힘: 25W
* 차원: 43x43x27mm

제품 특징

1.L298N 메인 드라이버 칩 강한 운전 능력/작은 난방/강한 안티 간섭

2. 사용 대용량 필터 커패시터 및 다이오드 freewheeling 보호 기능, 증가 신뢰성

3. 당신의 모는 전압이 7V-35V 일 때 의미하는 1개의 내부 5V 전력 공급과 통합되는 이 단위는, 에너지 널 전력 공급의 5v를 논리적으로 만듭니다; 에너지 널 힘의 5v가, 공용영역에 있는 + 5V 전력 공급에 전압을 입력하지 않을 때 그러나 당신은 외부 사용법을 위한 5V 전압을 지도할 수 있습니다.

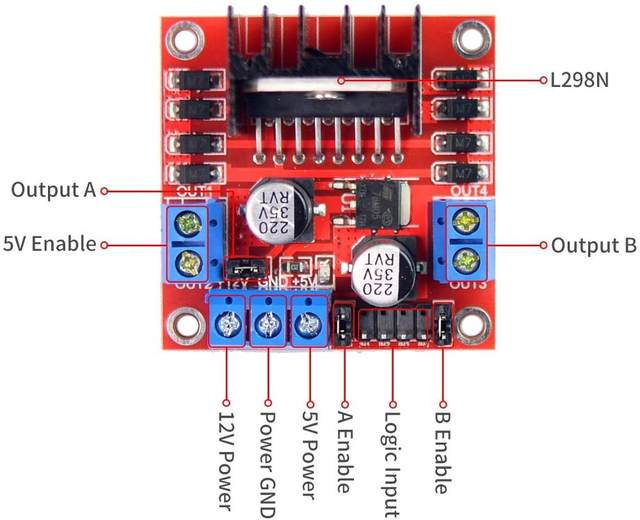

예: ENA IN1 IN2 OUT1 OUT2 제어 가능
ENB 가능하게 IN3 IN4 제어 OUT3 OUT4
