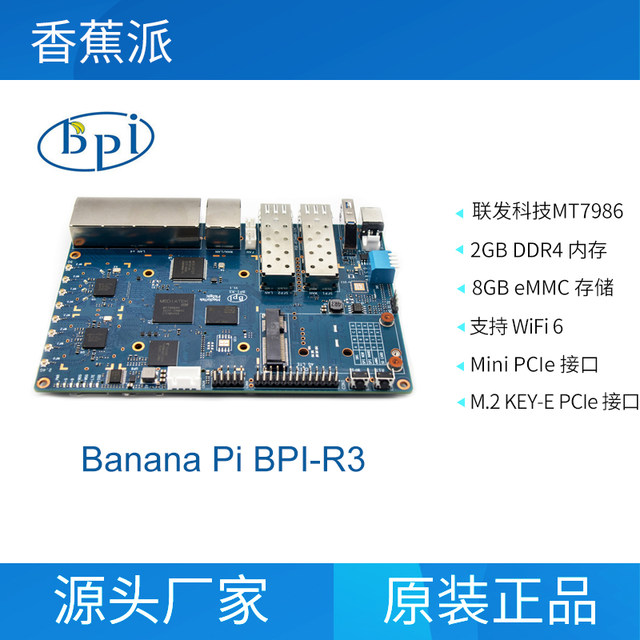

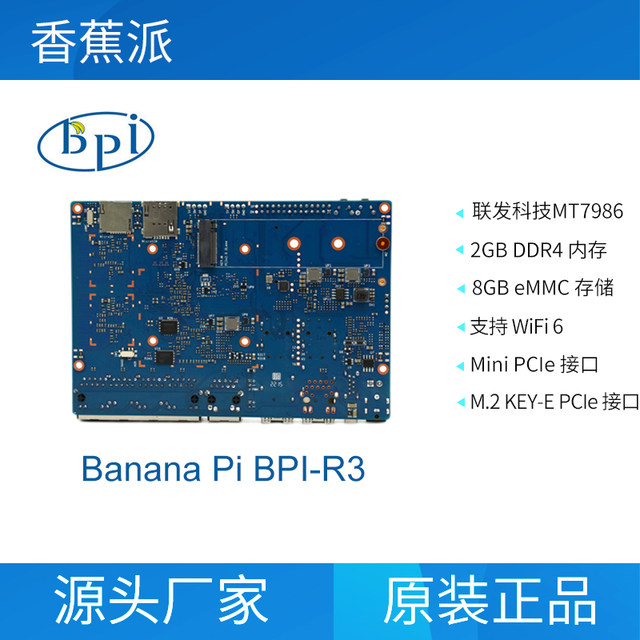

바나나 파이 BPI-R3 라우터 보드 MediaTek MT7986(Filogic 830) 쿼드 코어 ARM A53 + MT7531A 칩 디자인, 2G DDR RAM ,8G eMMC 플래시 온보드, 그것은 매우 고성능 오픈 소스 라우터 개발 보드, 지원 와이파이 6/6E 2.4G 와이파이 MT7975N 과 5G 와이파이 사용 MT7975P, 지원 2 SFP 2.5GbE 포트, 및 5 GbE 네트워크 포트.

MT7986(Filogic 830) 은 최대 2GHz 의 4 개의 암 Cortex-A53 코어와 최대 18,000 DMIP의 처리 능력 및 6Gbps 의 듀얼 4x4 Wi-Fi 6/6E 연결을 통합합니다. 2 개의 2.5g 이더넷 인터페이스와 직렬 주변 장치 인터페이스 (SPI) 가 있습니다. Filogic 830 의 내장 하드웨어 가속 엔진은 빠르고 안정적인 Wi-Fi 오프로딩 및 무선 네트워크 연결을 지원합니다. 또한이 칩은 Mediatek FastPath를 지원합니다.™게임, AR/VR 및 기타 대기 시간이 짧은 응용 프로그램에 적합한 기술입니다. Wi-Fi 6E 는 낮은 대기 시간, 더 큰 대역폭 용량 및 더 빠른 전송 속도를 포함하여 이전 제품보다 많은 이점을 가지고 있습니다. 6GHz 대역을 지원하는 무선 네트워크 장치는 주로 160MHz 와이드 채널 및 6GHz 비 혼잡 대역폭을 사용하여 멀티 기가비트 전송 및 저 지연 Wi-Fi 연결을 제공하여 스트리밍 미디어, 게임, AR/VR 및 기타 응용 프로그램.

응용 방향:
1, 인터넷 서비스 라우터
2, 무선 라우터
3, 무선 중계기
4, 홈 보안 게이트웨이
5, 홈 오토메이션
6,Nas 장치
7, 네트워크 및 통신 응용 프로그램

BPI-R3 하드웨어 인터페이스:

하드웨어 사양:

바나나파이 BPI-R3 하드웨어 사양
CPU	MediaTek MT7986(Filogic 830) 쿼드 코어 ARM Cortex A53 + MT7531 칩 설계
SDRAM	2 GB LPDDR3
온보드 스토리지	MicroSD (TF) 카드, 8GB eMMC 내장
GPIO	26 핀 GPIO는 UART, I2C, SPI, PWM, I2S 를 포함한 특정 기능에 사용할 수 있습니다.
온보드 네트워크	5 포트 10/100/1000Mbps 이더넷
SFP	2 SFP 2.5GbE
와이파이	와이파이 6/6E 4x4 2.4G 와이파이 (MT7975N) + 4x4 5G 와이파이 (MT7975P)
미니 PCIE	USB를 통한 미니 PCIe
M.2 인터페이스	M.2 KEY-E PCIe 인페이스
USB	1 USB 3.0 호스트, 슬롯이있는 2 USB 인터페이스.
버튼	재설정 버튼, WPS 버튼, 부팅 스위치
레즈	전원 상태 Led 및 RJ45 Led
DC 전원	DC가있는 12V/2A
크기	100.5x148mm 동일 및
무게	200g
