특징:

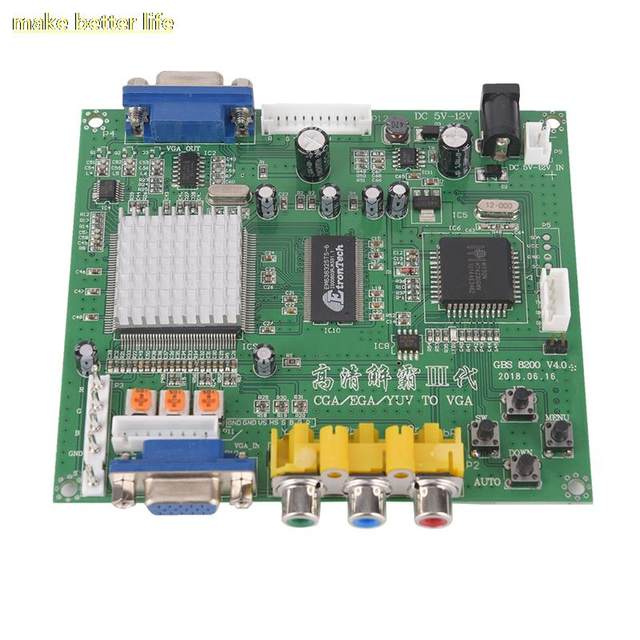

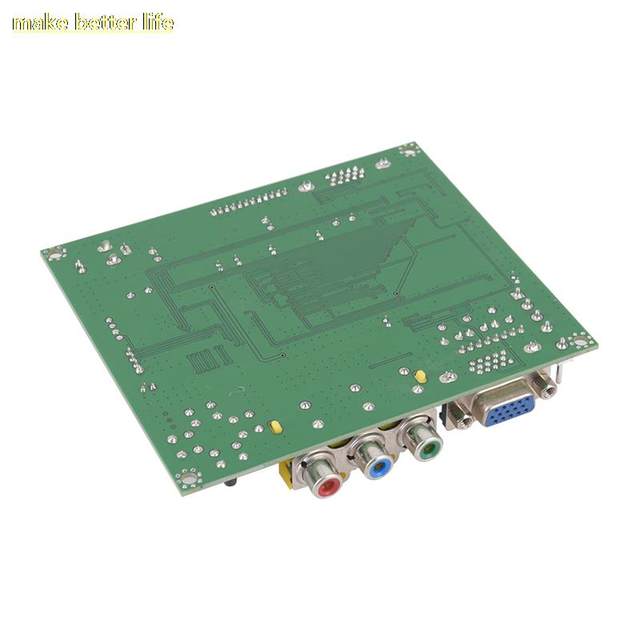

최신 및 공식 GBS8200 HD-컨버터 보드.
컴포넌트 신호 입력, CGA/EGA/VGA/YUV 지원
VGA 출력 지원 (640x480, 800x600, 1024x768, 1360x768)
CGA/EGA/VGA 신호 자동 스캔 (15KHz, 24KHz, 31KHz)
YUV 컴포넌트 신호 자동 스캔, 480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p
화면 디스플레이 (영어 및 중국어)
이미지 위치 제어 및 이미지 줌 제어 지원
진정한 디지털 24 비트 A/D 컨버터, 16.7 만 색상 변환
모든 유형의 VGA 모니터 (CRT, LCD, PDP, 프로젝터 등) 지원

사양:

입력 전원: 5VDC +/- 0.5v (2A)
입력 신호:
CGA/EGA
14.5kHz - 16.5kHz
23.5kHz - 25.5kHz
30.5kHz - 32.5kHz
RGBHV: 30.5kHz - 32.5kHz
VGA: 30.5kHz - 32.5kHz
Ypbpr: 480p,576p,720p,1080p
Ycbcr: 480i,576i,720i,1080i
출력 신호: VGA:640*480,800*600,1024*768,1360*768
사용자 제어:
입력 스위치, 이미지 줌, 이미지 위치,
출력 해상도, RGB 게인 조정.

"° 메뉴" ± OSD 메뉴를 열고 입력하십시오.
"위로" 위로 오르고 증가하십시오.
"아래로/자동" 아래로 내리고 줄입니다.
이 키 누르기: CGA/EGA 신호 자동 스캔
이 키를 5 초 이상 누른 다음 릴리스: 시스템 재설정
(이 작업은 OSD 메뉴를 열 때 유효하지 않습니다)
"SW" "스위치 입력 신호, Ypbpr/RGBS/RGBHV
(이 작업은 OSD 메뉴를 열 때 유효하지 않습니다)
¡° 클램프 sp¡± & ¡° 클램프 ¡± 제발 ¡?t 조정 버튼을 제외하고 모니터는 블랙 항목 또는 그림 변색.
더 많은 기능 제어를 보려면 osd를 참조하십시오.
모니터 신호 없음
입력 및 출력 케이블을 확인하고 모든 케이블이 연결되어 있는지 확인하십시오. 전원이 켜져 있는지 확인하십시오.
모니터에 "신호 없음"
입력 신호를 전환하려면 "° SW" ± "를 누르십시오.
입력이 지원하지 않음
모니터에 "입력이 지원하지 않음" 이 표시되면 낮은 해상도로 변경해야 할 수도 있습니다.
5 초 이상 "아래로/자동" 를 누르고 놓으십시오. 해상도를 800*600 로 재설정.
화면에 표시되지 않은 이미지
이미지 위치를 조정하고 확대하려면 메뉴를 입력하십시오.
이미지 흔들거나 고정
"아래로/자동" 를 누르면 시스템이 입력 신호를 자동으로 스캔하고 이미지를 복원합니다.
화면에 검은 색 항목이 있거나 모든 화면이 너무 검거나 그림 변색
조정하십시오 ¡° 클램프 sp¡± 및 ¡° 클램프 st¡± 지키다 ¡° 클램프 st¡± 미만 ¡° 클램프 sp¡±.
우리는 ¡° 클램프 st¡± 세트 ¡° 03¡± , ¡° 클램프 sp¡± 세트 ¡° 04¡±.
이미지 색상 맞지 않음
RGB vr을 조정하십시오.
색상: 녹색
크기: 117*100*20mm
케이블 길이: 50cm

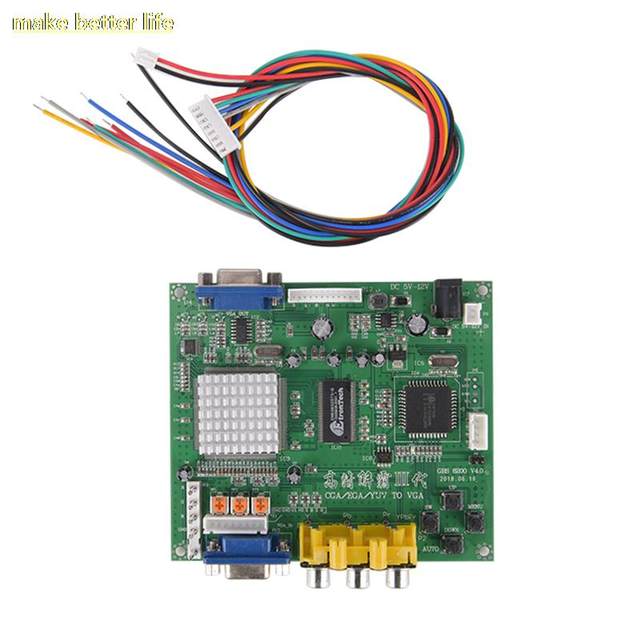

패키지 포함:

1pc x 컨버터 보드 GBS8200
1 개 x 2P 전원 공급 장치 와이어
1pc x 8P 신호 와이어
