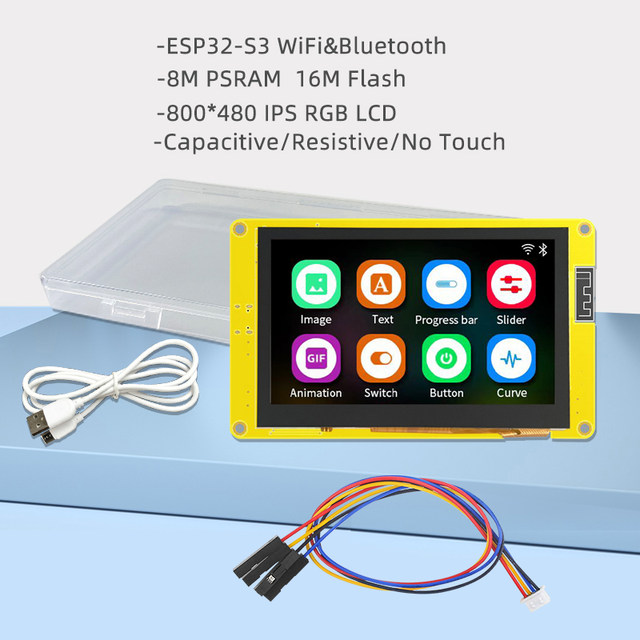

- 호환: For Arduino/ESP32/LVGL
- 부속 유형: LCD 화면
- 브랜드 이름: SHCHV
- 근원: CN (정품)
- Wireless: WiFi&Bluetooth
- Touch: Capacitive/Risistive or No Touch (optional)
- PSRAM: 8M
- FLASH: 16M
- MCU: ESP32-S3
- Dispaly size: 4.3 Inch
- Screen resolution: 800x480
- Screen type: LCD TFT
- Screen panel: IPS
옵션정보
[(10)IPS Resistive Touch]
[(691)Without Touch]
[(173)Capacitive with Case]
[(201447598)IPS Capacitive Touch]

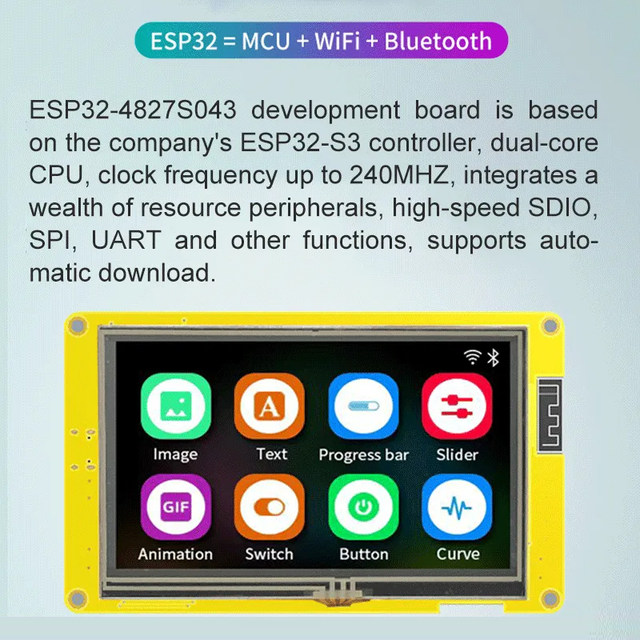

ESP-32-S3 블루투스 e WIFI 듀얼 코어 CPU a 바소 소비 에너지 MCU 모듈로 ESP-32-S3
매개 변수:
응용 프로그램 프로세서로 사용할 수있는 저전력 듀얼 코어 32 비트 CPU를 사용하십시오.
주 주파수는 최대 240 MHz이며 컴퓨팅 성능은 최대 600 DMIPS입니다.
내장 520 KB SRAM
UART/SPI/I2C/PWM/ADC/DAC 및 기타 인터페이스 지원
OV2640 및 OV7670 카메라 지원, 내장 플래시
지원 사진 WiFI 업로드
지원 TF 카드
여러 절전 모드를 지원합니다.
임베디드 Lwip 및 FreeRTOS
STA/AP/STA + AP 작동 모드 지원
스마트 구성/AirKiss 원 클릭 네트워크 구성 지원
2 차 개발 지원
사양
작동 전압 4.75-5.25V
SPI플래시 기본 32Mbit
RAM 내부 520KB
Wi-Fi 802.11b/g/n/e/i
블루투스 블루투스 4.2BR/EDR 및 BLE 표준
지원 인터페이스 (2Mbps) UART, SPI, I2C, PWM
지원 TF 카드, 최대 지원 4G
IO 포트 9
직렬 포트 속도 기본 115200bps
스펙트럼 범위 2400 ~ 2483.5MHz
안테나 형태 온보드 PCB 안테나, 이득 2dBi
이미지 출력 형식: JPEG (OV2640 만 지원), BMP, GRAYSCALE
포장 방법 DIP-16
전송 전력 802.11b: 17 ± 2dBm (@ 11Mbps)
802.11g: 14 ± 2dBm (@ 54Mbps)
802.11n: 13 ± 2dBm (@ MCS7)
감도 CCK 수신, 1Mbps: -90dBm
CCK, 11Mbps: -85dBm
6Mbps(1/2BPSK): -88dBm
54Mbps (3/464-QAM): -70dBm
MCS7 (65Mbps, 72.2Mbps): -67dBm
전력 소비 플래시를 끄십시오: 180mA @ 5V
플래시를 켜고 밝기를 최대로 조정하십시오: 310mA @ 5V
딥 슬립: 최저 전력 소비는 6mA @ 5V 에 도달 할 수 있습니다.
보통-수면: 가장 낮은 것은 20mA @ 5V 에 도달 할 수 있습니다.
가벼운 수면: 가장 낮은 것은 6.7mA @ 5V 에 도달 할 수 있습니다.
보안 WPA/WPA2/WPA2-Enterprise/WPS
작업 온도-20 ℃ ~ 70 ℃
저장 환경-40 ℃ ~ 125 ℃, <90% RH
신청
홈 스마트 디바이스 이미지 전송
무선 모니터링
스마트 농업
QR 무선 인식
무선 포지셔닝 시스템 신호
다른 IoT 애플리케이션

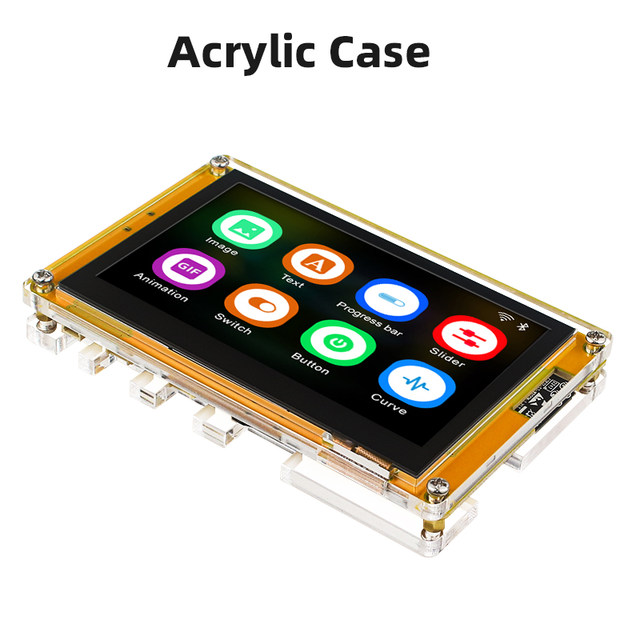

정전 용량 성 터치 스크린 용 아크릴 케이스
