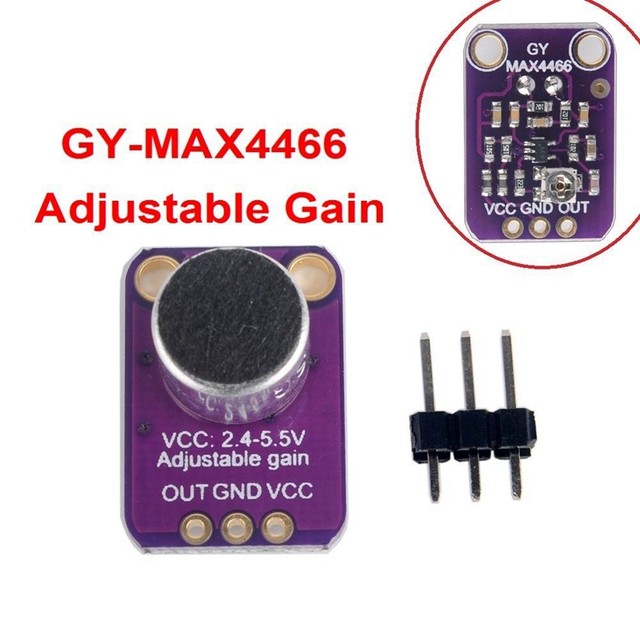

잘 디자인된 일렉 트릿 마이크 앰프로 프로젝트에 귀를 추가하십시오. 이 완전 조립 및 테스트 보드에는 납땜 된 20-20KHz 일렉 트릿 마이크가 함께 제공됩니다.
증폭을 위해, 우리는 이러한 섬세한 작업을 위해 특별히 설계된 op-amp 인 Maxim MAX4466 을 사용합니다! 앰프는 전원 공급 장치 노이즈 리젝션이 뛰어나므로, 이 앰프는 정말 좋은 사운드이며 우리가 시도한 다른 마이크 앰프 브레이크처럼 거의 소음이나 긁히지 않습니다!
이 브레이크아웃은 보이스 체인저, 오디오 녹음/샘플링, fft를 사용하는 오디오 반응 프로젝트와 같은 프로젝트에 가장 적합합니다.
뒷면에는 게인을 조절하는 작은 트리머 냄비가 있습니다. 게인을 25x 에서 125x 로 설정할 수 있습니다.
그것은 약 200mVpp (약 6 인치 떨어진 곳에서 정상적으로 말하는 볼륨) 로, 클리핑없이 `라인 레벨` 입력을 기대하는 것에 부착하거나 최대 1Vpp 까지 부착하는 데 좋습니다. 마이크로 컨트롤러 adc에서 읽기에 적합합니다. 출력은 레일-투-레일이므로 소리가 크면 출력이 최대 5Vpp 로 이동할 수 있습니다!

사용이 간단합니다.
Gnd를 접지, vcc를 2.4-5VDC 에 연결합니다.
최상의 성능을 위해 "가장 조용한" 공급 장치를 사용하십시오 (아두이노에서는 3.3V 공급이 될 것입니다).
오디오 파형은 아웃 핀에서 나옵니다.
출력에는 VCC/2 의 DC 바이어스가 있으므로 완전히 조용하면 전압이 안정적인 VCC/2 볼트 (DC 결합) 가 될 것입니다.
사용중인 오디오 장비가 AC 연결 오디오가 필요한 경우 출력 핀과 장치 입력 사이에 100 미크로포맷 커패시터를 배치합니다.
차동 입력이 있거나 디커플링 커패시터가 포함 된 오디오 앰프에 연결하는 경우 100 미크로포맷 캡이 필요하지 않습니다.
출력 핀은 스피커 또는 가장 작은 인 이어 헤드폰을 구동하도록 설계된 것이 아닙니다. 오디오 앰프 (예: 3.7W 스테레오 앰프) 가 필요합니다. 앰프를 스피커에 직접 연결하려면.
마이크로 컨트롤러 핀에 연결하는 경우 앰프 또는 디커플링 커패시터가 필요하지 않습니다. 아웃 핀을 마이크로 컨트롤러 ADC 핀에 직접 연결하십시오.
음성 반응 프로젝트의 경우, 오디오 입력을 받아 `전송` 을 주파수로 변환 할 수있는 FFT 드라이버 라이브러리 를 사용하는 것이 좋습니다.
색상: 보라색
소재: 플라스틱

패키지 내용:
일렉 트릿 마이크 증폭기 MAX4466, 2 개

위의 패키지 내용물 만, 다른 제품은 포함되어 있지 않습니다.
참고: 조명 촬영 및 다른 디스플레이로 인해 사진의 항목 색상이 실물과 약간 다를 수 있습니다. 측정 허용 오류 +/- 1-3cm.
