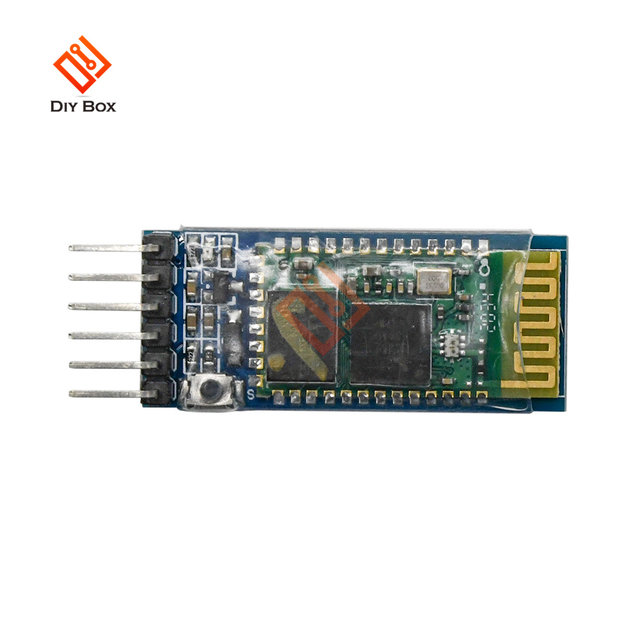

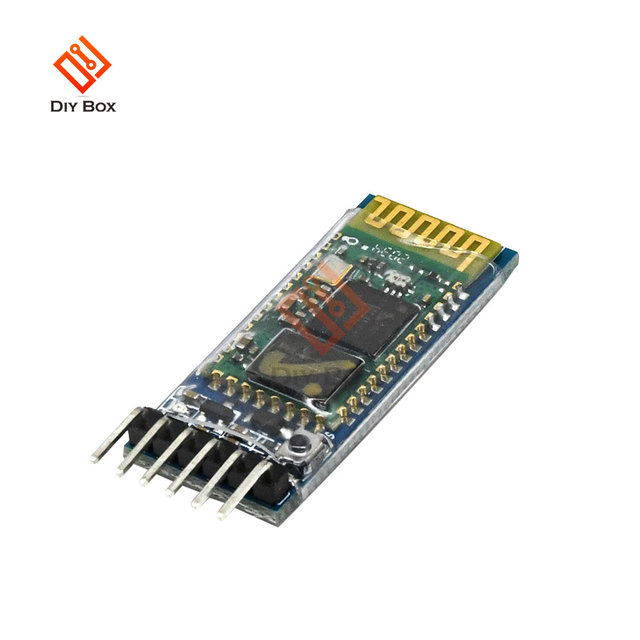

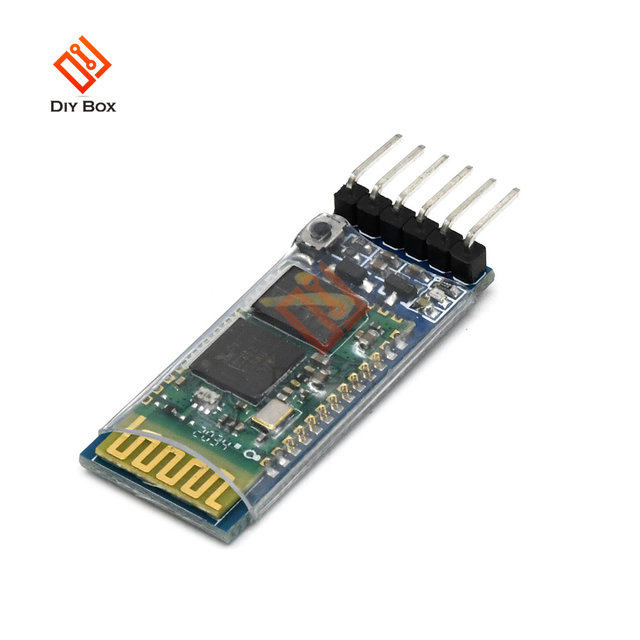

블루투스 모듈 슬레이브와 마스터 2 하나의 모듈에 HC-05

이 모듈은 송신기 또는 수신기로 설정할 수 있으며, 송신기는 수신기, 수신기, 수신기 또는 송신기와 페어링 할 수 있으며, 송신기는 컴퓨터 및 휴대 전화 블루투스와 페어링 할 수 없습니다. 구매할 때 수신기의 기본값입니다.

1. 그것은 HC-05.

2. CSR 주류 블루투스 칩, 블루투스 V2.0 프로토콜 표준을 사용합니다.

3. 모듈 작동 전압 3.3 V.

4. 9600 의 포터 기본 속도, 사용자를 설정할 수 있습니다.

5. 코어 모듈 크기: 28mm x 15mm x 2.35mm.

6. 작동 현재: 30 MA 일치하는 통신 8 MA.

7. 휴면 전류: 휴면 없음.

8. GPS 네비게이션 시스템, 물 및 전기 가스 계량기 판독 시스템에 사용됩니다.

9. 컴퓨터 및 블루투스 블루투스 어댑터, PDA, 원활한 연결 장비 포함

상업 시리즈: 블루투스 모듈 보드 시리즈

LED 표시등 포함, 150mA 및 3.3V 조절 칩을 사용하십시오.

Vcc와 함께. GND.TXD. 블루투스용 RXD 발

"Re-seach" 버튼 포함 (ON/OFF/WAKE foot, 외부 MCU 출력 "하이 레벨" 모듈 제어

블루투스 마스터 모듈 ". 슬레이브 모듈" 또는 마스터 슬레이브 (전체) 모듈과 호환됩니다.

입력 전압: 3.3 ~ 6V

크기: 1.55cm * 3.98cm

참고:

입력 전원 공급 장치 3.3 ~ 6V, 7V 이상 금지

아니오 "자동으로 전원 공급 장치 페버스 방지", 그래서 전원 공급 장치를 올바로 연결하십시오

"블루투스 마스터 모듈" 을 설치하는 것이 좋습니다.

"상태" 는 LED 상태에 대한 출력 풋, 블루투스 "연결 해제", 출력 "펄스", 블루투스 "연결", 출력 "높은 레벨", "MCU" 에서 주를 확인할 수 있습니다.

보드만 있으면 "블루투스 기능" 이 없습니다.

패키지 포함:

1PCS * HC-05 블루투스 모듈 백보드
