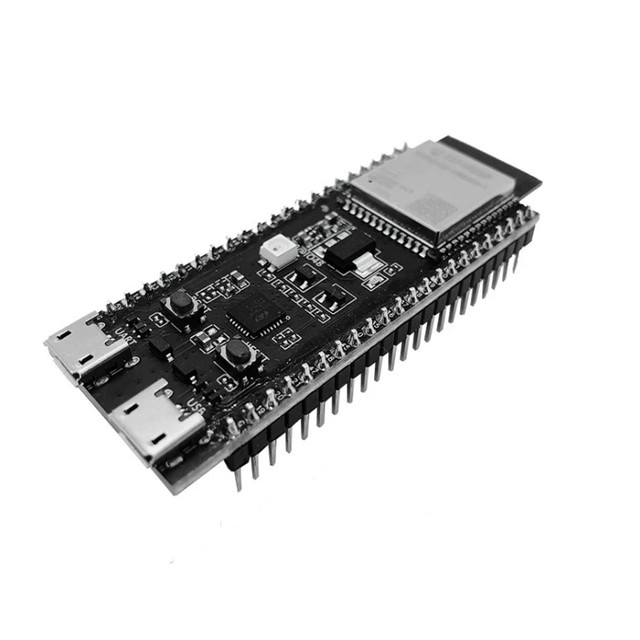

ESP32-S3-DevKitC-1 엔트리 레벨입니다. ESP32-S3-WROOM-1, 범용 wi-fi + 블루투스가 장착 된 개발 보드®완벽한 wi-fi와 블루투스 LE 기능을 통합 LE MCU 모듈.
모듈의 I/O 핀의 대부분은 쉽게 interfacing이 보드의 양쪽에 핀 헤더에 깨진.
개발자는 점퍼 와이어와 주변 장치를 연결하거나 브레드 보드에 ESP32-S3-DevKitC-1 장착 할 수 있습니다.

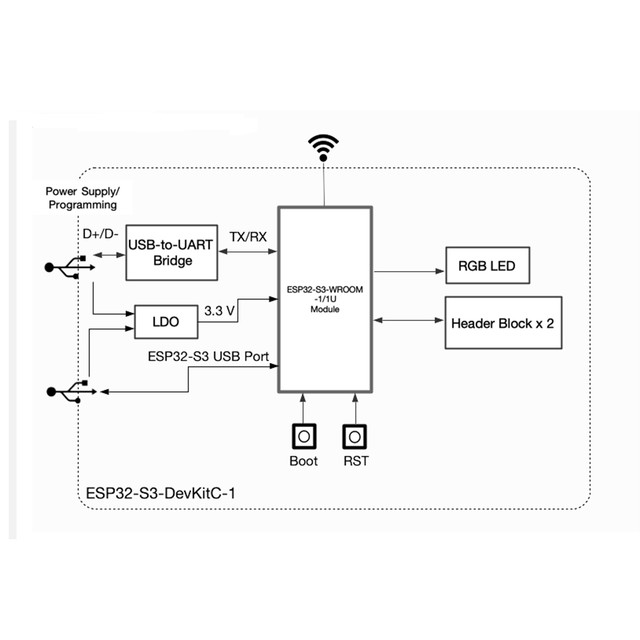

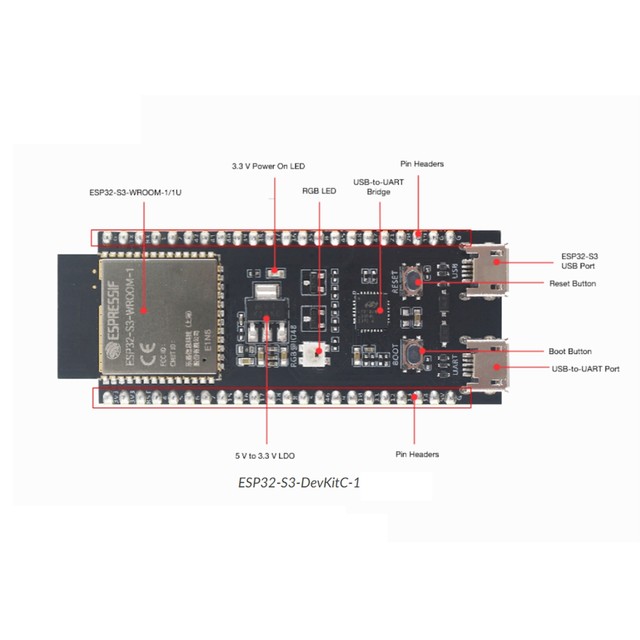

주요 구성 요소 설명 그들은 신경 네트워크 컴퓨팅 및 신호 처리 작업 부하에 대한 가속을 제공합니다. ESP32-S3-WROOM-1 PCB 안테나와 함께 제공됩니다.
3.3 V 출력으로 5 V 공급을 변환하는 5 V ~ 3.3 V LDO 전력 레귤레이터. 핀 우두머리 모든 유효한 GPIO 핀은 (섬광을 위한 SPI 버스를 제외하고) 쉬운 interfacing 및 프로그램을 위한 널에 핀 헤더에 밖으로 끊어집니다.

Usb에 UART 항구 칩에 번쩍이는 신청을 위한 널에 전력 공급을 위해 사용되는 마이크로 USB 항구, 온보드 USB-to-UART 브리지를 통해 칩과의 통신뿐만 아니라.
부팅 버튼 다운로드 버튼.
부팅을 누른 다음 직렬 포트를 통해 펌웨어를 다운로드하기 위해 펌웨어 다운로드 모드를 Resetinitiates 누릅니다.
리셋 버튼이 버튼을 눌러 시스템을 다시 시작하십시오.
USB-UART 단일 브리지 USB-UART 브리지 칩 제공합니다 최대 3 Mbps.
RGB LED 주소 지정 가능 RGB LED, gpio48에 의해 구동.
LED USB 전원이 보드에 연결될 때 3.3 V 전원을 켜십시오.
참고
적절한 USB 케이블을 사용해야합니다.
일부 케이블은 충전 용이며 필요한 데이터 라인을 제공하지 않으며 보드를 프로그래밍 할 수 있습니다.
하드웨어
설정
Usb에 UART 항구를 사용하여 컴퓨터와 널을 연결하십시오. ESP32-S3 USB 포트를 사용하는 연결은 소프트웨어에서 완전히 실행되지 않습니다. 후속 단계에서는, usb에 UART 항구 의지
기본적으로 사용할 수 있습니다.
소프트웨어
설정
단계별로 섹션 설치 단계가 신속하게 개발 환경을 설정하는 데 도움이 다음 보드에 응용 프로그램 예를 플래시하는 곳, 시작을 진행하십시오.
색상: 블랙
소재: 플라스틱

패키지 내용:

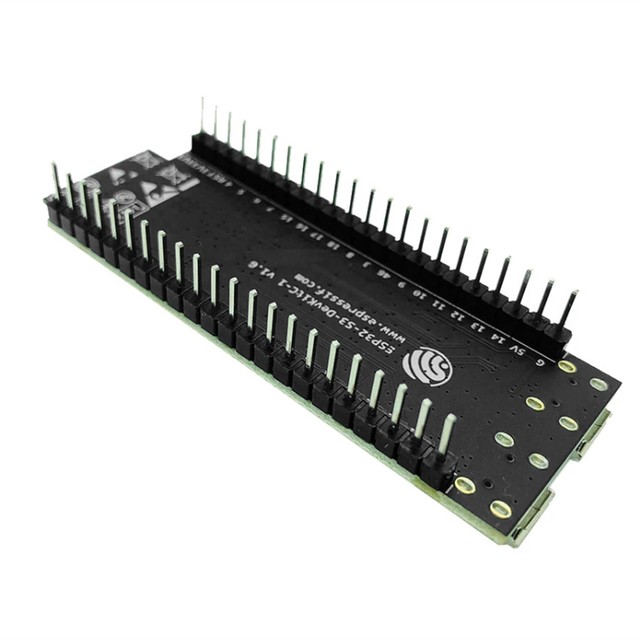

1 x ESP32-S3-DevKitC-1 개발 보드 (N8)

위의 패키지 내용 만 다른 제품이 포함되어 있지 않습니다.
주: 가벼운 총격사건 및 다른 전시는 그림에 있는 품목의 색깔을 진짜와 조금 다른 일으키는 원인이 될지도 모릅니다. 측정 허용 오류 +/- 1-3cm.
