GPS 모듈은 ATGM336H-5N 기반으로 고성능 BDS/GNSS 포지셔닝 및 내비게이션 모듈입니다.
고감도 32 채널과 결합된 다중 위성 내비게이션 시스템, BDS/GPS/QZSS/GLONASS 위성 내비게이션 시스템의 단일 시스템 포지셔닝 및 다중 시스템 조인트 포지셔닝 조합을 지원합니다.
강력한 위성 검색 성능 ? 형 안테나 네트워크 디자인, 임피던스 매칭 (5 ohm), 안테나 vswr은 1.6 보다 낮아 모듈러 수신 전력의 장점을 제공합니다. 강력한 위성 검색 성능과 정확한 위치를 유지하기 위해. 이 모듈은 실용적인 응용 프로그램에서 교체를 보호하기 위해 안테나 감지 및 단락 보호 기능을 제공합니다.
강력한 호환성, 단일 칩 마이크로 컴퓨터, 개발 보드 등에 연결하여 사용할 수 있습니다. 온보드 UART 인터페이스 및 Type-c 인터페이스는 다양한 마스터 제어 소스 코드 및 디버깅 소프트웨어를 제공하여 학습 및 개발에 더 편리합니다.

지원 Windows 시스템
모듈 모델: ATGM336H-5N
신호 수신: BDS/GPS/QZSS/GLONASS
무선 주파수 채널 수: 3 채널 무선 주파수, BDS 전체 별자리 지원, GPS, GLONASS 동시에 수신
콜드 스타트 TTFF: 32 초 이하
핫 스타트 TTFF: 1 초 이하
리캡처 TTFF: 1 초 이하
콜드 스타트 캡처 감도: 148dBm
핫 스타트 캡처 감도: 156dBm
탈환 감도: 160dbm
추적 감도: 162dbm
포지셔닝 정확도: 2.5m 미만 (CEP50)
속도 측정 정확도: 0.1 메터/초 미만
포지셔닝 업데이트 속도: 기본 1Hz, 최대 10Hz.
직렬 포트 기능: 전송 속도 범위: 4800bps-115200bps, 기본 9600bs, 8 개의 데이터 비트, 패리티 없음, 1 정지 비트.
프로토콜: NMEA0183
최대 높이: 18000m
최대 속도: 515 메터/초
최대 가속: 4g
전원 공급 장치: 3.3v-5V
BDS + gps의 전형적인 전력 소비: 25mA@3.3V
작동 온도: -40 °C ~ 85 °C
보관 온도: -45 °C ~ 125 °C
크기: 29.5mm x 42mm x 1.6mm
색상: 블랙
물자:

패키지 내용:

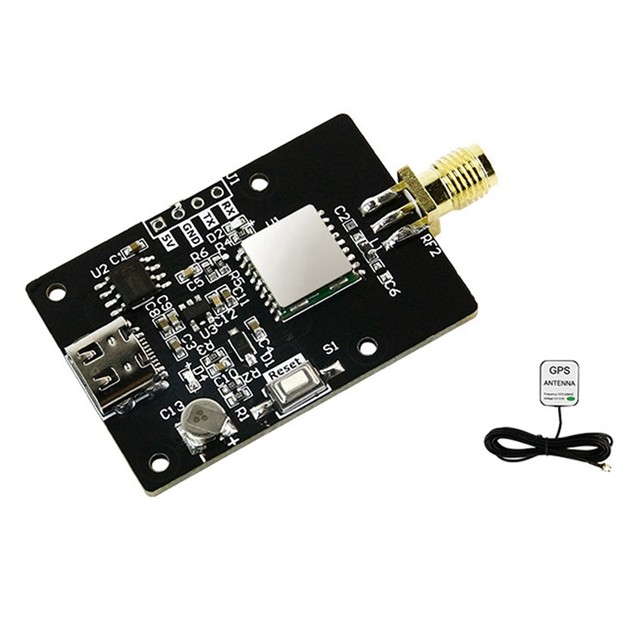

1 * GPS 개발 보드
1 * 액티브 안테나 (3 m)

위의 패키지 내용물 만, 다른 제품은 포함되어 있지 않습니다.
참고: 조명 촬영 및 다른 디스플레이로 인해 사진의 항목 색상이 실물과 약간 다를 수 있습니다. 측정 허용 오류 +/- 1-3cm.
