• 모델 번호: STLINK-V3MINIE
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • Feature 1: USB Type-C connector
  • Feature 2: Power LED indicator pad (LED is not soldered here)
  • Feature 3: SWV SUPPORT
  • LED INDICATOR: two colors


설명



STM32 용 STLINK-V3MINIE, 회로 내 디버거 및 프로그래머
STLINK-V3MINIE
STM32 디버거/프로그래머

팔 피질 기반-M STM32 32 32 비트 마이크로 컨트롤러



이 STLINK-V3MINIE STM32 마이크로 컨트롤러를 위한 독립형 디버깅 및 프로그래밍 소형 프로브로, 휴대성이 뛰어나고 사용하기 쉽습니다. STM32 마이크로 컨트롤러와 통신하기위한 온보드 JTAG/SWD 인터페이스는 호스트 PC가 하나의 UART를 통해 대상 마이크로 컨트롤러와 통신 할 수있는 가상 COM 포트를 제공합니다.

기능 한눈에

  • STM32 마이크로 컨트롤러용 소형 15mm × 42mm 독립형 디버깅 및 프로그래밍 프로브

  • USB Type-C 커넥터를 통한 자체 전원 공급

  • USB 2.0 고속 인터페이스

  • 프로브 펌웨어는 USB를 통해 업데이트 가능

  • 바이너리 파일의 드래그 앤 드롭 플래시 프로그래밍 지원

  • 2 색 LED: 통신, 전원

  • 최대 21 MHz의 JTAG 통신 지원

  • SWD (직렬 와이어 디버그) 및 SWV (직렬 와이어 뷰어) 통신 지원 최대 24 MHz

  • 최대 15 Mbps 가상 COM 포트 (VCP)

  • 3.60 V 적용 전압 지원에 1.65

인터페이스 소개

소프트웨어 지원
하드웨어 지원

JTAG / SWD 인터페이스가 있는 모든 STM32 시리즈 MCU 지원

참조 용으로 만 STM32 MCU는 포함되지 않습니다.

STLINK 시리즈 선택 안내서

아이템

JTAG/SW적용 전압

1.65V ~ 3.6V

3V ~ 3.6V

1.65V ~ 3.6V ①

수영 적용 전압

N/A

1.65V ~ 5.5V

1.65V ~ 5.5V

SWV 지원

예 ②

디버그 인터페이스

멀티

멀티 ③

2

LED 표시기

두 가지 색상 ④

① ST-LINK/V2 및 STLINK-V3MINIE STM32 저전력 장치를 지원합니다.
② 현재 STM32 에만 사용 가능합니다.
③ STLINK-V3SET 프로그래밍 포트 외에 GPIO 포트를 특징으로한다.
④ 2 색 LED는 전원과 통신을 모두 나타냅니다.

연결 예

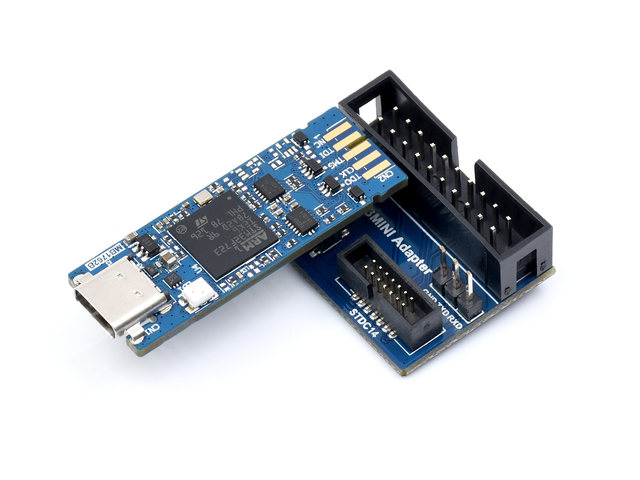

보드에있는 것

  1. USB Type-C 커넥터

  2. 전원 LED 표시기 패드 (LED는 여기에 납땜되지 않음)

  3. STM32F723 MCU

  4. BTB (보드 대 보드) 카드 가장자리 커넥터 패드

  5. STDC14 디버그 커넥터



  1. COM LED 표시기
    LED가 빨간색으로 깜박입니다. PC에서 첫 번째 USB 열거가 발생합니다.
    LED가 빨간색입니다. PC와 STLINK-V3MINIE 간의 통신이 설정됩니다. (열거 끝).
    LED가 녹색/빨간색으로 깜박입니다. 대상과 PC간에 데이터가 교환되고 있습니다.

치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/STLINK-V3MINIE

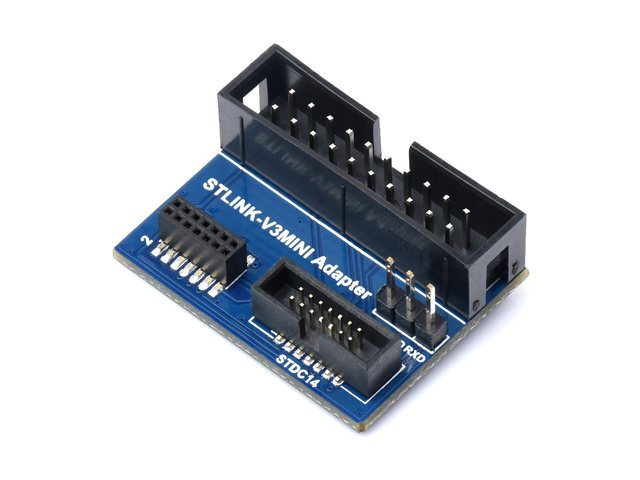

패키지 내용물



무게: 0.058 kg
