- 브랜드 이름: goodisplay
- 유형: 산업용 모니터
- 근원: CN (정품)
- 포장: 그렇습니다
- 모델 번호: GDEY027T91-T01
- 증명서: 세륨
- 색상: Black
- TYPE: Dot Matrix
- SIZE: 2.7 inch
- IC: SSD1680
- RESOLUTION: 264x176
- OPERATING TEMP.: 0℃~50℃
- FAST REFRESH(s): 1.5
- TOUCH SCREEN INTERFACE: IIC
☆ 설명
이것은 epaper 모듈로 구성된 E-ink HAT DESPI-C03, DESPI-C02 및 2.7 인치 작은 정전 용량 터치 스크린 e-ink 디스플레이 GDEY027T91-T01, 264x176 해상도, SPI 인터페이스, 디스플레이는 흑백 내용으로 이미지를 표시 할 수 있습니다. 이미지에 전원을 넣지 않고 무한히 유지됩니다. 이미지를 올린 다음 전원을 종료합니다. 이러한 종이 모듈이 업데이트되면 전원이 필요하지 않으며 실제로 완전히 분리 될 수 있으며 내용이 디스플레이에 무기한 상태로 남아 있습니다. 이 전자종이 디스플레이 GDY027T91-T01 태양열이나 배터리로 전원이 공급되는 저전력 장치에 적합합니다.
이 디스플레이에 대한 무료 전자 종이 소프트웨어를 사용하여 비트 맵 이미지를 준비하면 샘플 코드와 데이터 시트를 제공 할 수 있습니다.
☆ 패키지
1) 2.7 인치 epaper eink 디스플레이 터치 스크린 * 1pc
2) EPD DESPI-C02 * 1 pc용 커넥터 보드
3) 터치 패널 용 커넥터 보드 * 1 개
4) EPD 용 FPC 커넥터 * 1pc
5) 터치 패널용 FPC 커넥터 * 1pc
+ | + | + | + |
☆ 주요 매개 변수
부품 번호:GDEY027T91-T01
유형:도트 매트릭스
크기:2.7 인치
IC:SSD1680
해상도:264x176
윤곽 크기 (mm):70.42x45.8x1.23
활성 크기 (mm):57.29x38.19
픽셀 피치 (mm):0.217x0.217
작동 온도.:0 ℃ ~ 50 ℃
저장 온도.:-25 ℃ ~ 70 ℃
커넥터:24 핀 FPC
MAX 회색조:4
컬러:블랙, 화이트
인터페이스:SPI
전체 새로 고침:3
빠른 새로 고침:1.5
부분 새로 고침:0.42
새로 고침 전력 소비 (mW):9
대기 전력 소비 (mW):0.003
터치 스크린 인터페이스:IIC
부품 번호:DESPI-C02
플랫폼:STM32
기능:구동 보드 및 전자 종이 디스플레이 연결
전원 인터페이스:USB 인터페이스
전원 입력:DC3.3V
작동 온도.:-20 ℃ ~ 70 ℃

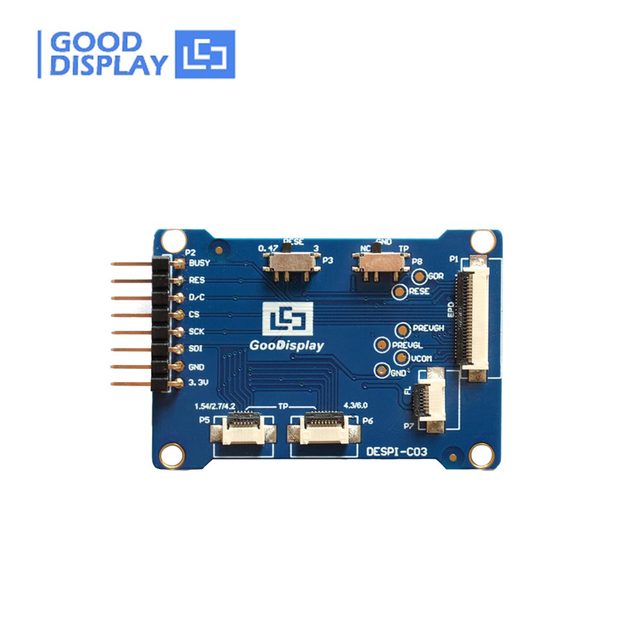

부품 번호:DESPI-C03
플랫폼:STM32
기능:STM32, 라즈베리 파이 등
외부 차원:52x36mm
전원 인터페이스:USB 인터페이스
전원 입력:DC3.3V
작동 온도.:-20 ℃ ~ 70 ℃
☆ 특징
● 4 회색조
● 1.5s 빠른 새로 고침 지원
● 흑백 흑백은 읽기 쉽습니다.
다재다능한 ●. 세로 또는 가로 형식으로 사용
● 부분 새로 고침 지원, 재생율은 0.4s/프레임입니다.
● 쌍 안정. (전원없이 계속 표시됩니다)
● I2C 신호 마스터 인터페이스로 외부 온도 센서 읽기
● 액정 디스플레이에 비해 반사율이 높은 대비 비율 및 시야각 향상
☆ 세부사항
