상품정보

  • 브랜드 이름: Waveshare
  • 데모 보드 유형: 팔
  • 힌트 관련 화학: 없음
  • 배터리 포함: no
  • 원산지: 중국
  • 모델 번호: RP2040-One

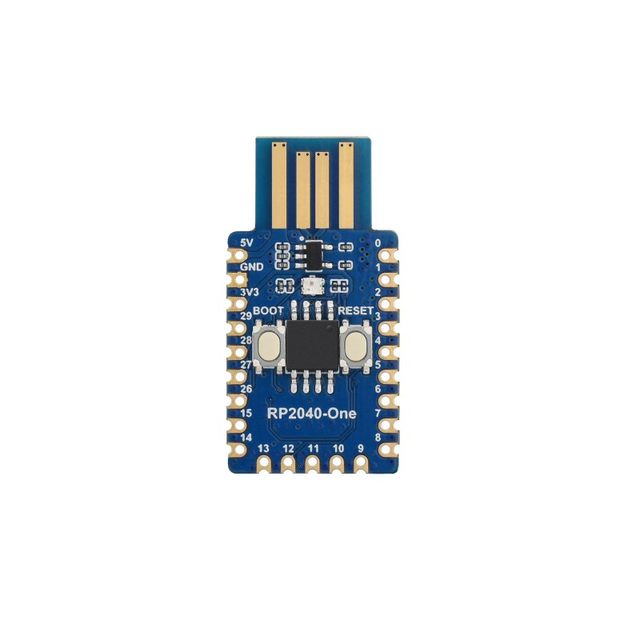

웨이브 RP2040-One, 라즈베리 파이 RP2040 기반 4MB 플래시 MCU 보드
RP2040-One

라즈베리 파이 RP2040 을 기반으로 한 피코와 같은 MCU 보드

Castellated 모듈, SMD 응용 프로그램에 적합

보드 사양

  • 영국의 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩

  • 듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz 실행 가능한 유연한 클럭

  • 264KB 의 SRAM 및 4MB 온보드 플래시 메모리

  • Castellated 모듈로 캐리어 보드에 직접 납땜 가능

  • 장치 및 호스트 지원이 포함된 USB 1.1

  • 저전력 절전 및 휴면 모드

  • USB를 통한 대용량 저장 장치를 사용한 드래그 앤 드롭 프로그래밍

  • 29 × 다기능 GPIO 핀 (가장자리 핀아웃을 통해 20 ×, 솔더 포인트를 통해 다른 것)

  • 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 비트 ADC, 16 × 제어 가능한 PWM 채널

  • 정확한 시계 및 타이머 온칩

  • 온도 센서

  • 가속 부동 소수점 라이브러리 온칩

  • 8 × 사용자 정의 주변기기 지원을 위한 프로그래밍 가능한 I/O (PIO) 상태 시스템

온보드 USB-A 플러그

플러그 앤 플레이, 추가 케이블 불필요

더 큰 플래시 메모리

더 많은 가능성을 위해 4MB 플래시 사용 가능

C/C ++, 마이크로 파이썬 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스, 자습서

듀얼 코어 암 프로세서

듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz까지 실행되는 유연한 시계

29 × 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능

보드에있는 것

  1. PCB USB-A 포트

  2. RT9013-33GB
    500mA 낮은 드롭 아웃, 낮은 소음, 초고속 LDO

  3. WS2812
    RGB LED

  4. 부팅 버튼
    다운로드 모드로 들어가려면 재설정 할 때 누르십시오.



  1. W25Q32JVSIQ
    4MB NOR-플래시

  2. 재설정 버튼

  3. RP2040
    듀얼 코어 프로세서, 최대 133MHz 작동 주파수

  4. RP2040 핀
    9x GPIO 핀을 포함한 10x 솔더 포인트

치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/RP2040-One
피코 제품 선택

제품

메인 칩

전압 레커레이터 칩

USB

플래시

PSRAM

실리콘 배터리 헤더

탑재 LCD


라즈베리 파이 PICO H

RP2040

DC-DC, 800mA

마이크로 USB

2MB

-

-

-


라즈베리 파이 PICO W

DC-DC, 3000mA

마이크로 USB

2MB

-

-

와이파이


라즈베리 파이 PICO

DC-DC, 800mA

마이크로 USB

2MB

-

-

-


TYPE-A VER.

LDO, 500mA

타입 A

4MB

-

-

-


미니 버어.

LDO, 800mA

유형-C

2MB

-

-

-


라운드 LCD VER.

LDO, 300mA

유형-C

2MB

-

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

1.28 인치 IPS LCD


LCD VER.

DC-DC, 1800mA

유형-C

2MB

-

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

0.96 인치 IPS LCD


플러스 VER.

DC-DC, 1800mA

유형-C

4MB/16MB

-

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

-

패키지 내용물


무게: 0.003 kg

패키지 포함

RP2040-One x1
