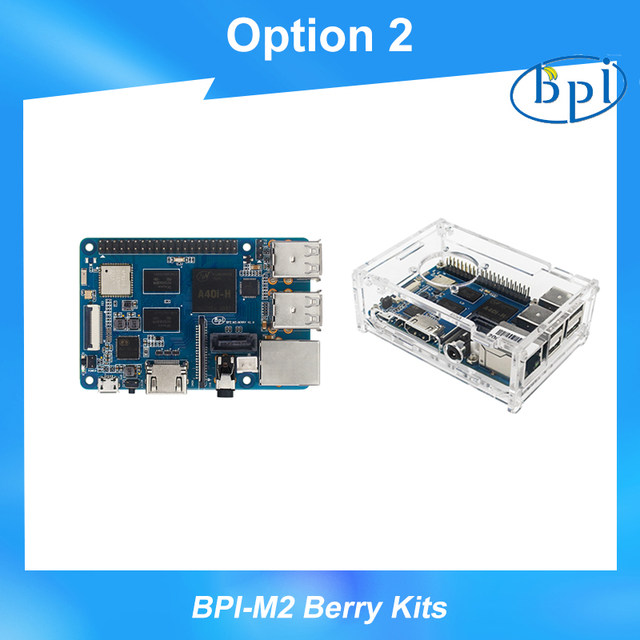

바나나 파이 BPI-M2 베리는 Allwinner A40i SoC로 구축 된 쿼드 코어 미니 싱글 보드 컴퓨터입니다. 1GB 의 RAM이 있습니다. 또한 온보드 WiFi 호환 및 BT가 있습니다. 포트 측면에서 BPI-M2 Ultra에는 4 개의 USB A 2.0 포트, 1 개의 USB OTG 포트, 1 개의 HDMI 호환 포트, 1 개의 오디오 잭 및 마지막으로 SATA 포트가 있습니다.

바나나 파이 제품군의 일원이기도 한 M2 베리는 SoC에서 SATA를 지원하는 바나나 파이 M1/M1 + 의 직접 업그레이드입니다. V40 의 SATA 성능은 스토리지 서버와 같은 미디어 관련 프로젝트에 적합합니다. 커뮤니티의 지원을 받아 프로젝트를 시작하고 서버를 구축하는 것은 재미 있고 보람이 있습니다. 커뮤니티 내의 모든 회사, DIYers 및 기술 사랑하는 사람들을 환영합니다! 함께, 우리는 변화를 만들고, 열정을 발견하고, 다른 사람들에게 영감을 불어 넣고, 실용적인 프로젝트를 구축 할 수 있습니다.

라즈베리 파이 3 사이즈 동일하므로 BPI-M2 베리 라즈베리 라즈베리 파이 3 케이스 사용할 수 있습니다.

주요 기능

• AllwinnR A40i 쿼드 코어 ARM Cortex A7 CPU

• 1GB DDR3 SDRAM.

• WiFi (AP6212) 및 블루투스 온보드.

• SATA 인터페이스.

• 4 * USB 2.0

• MIPI DSI 인터페이스

• CSI 카메라 인터페이스

  하드웨어 인터페이스

  하드웨어 사양

  바나나 파이 BPI-M2 베리의 하드웨어 사양
  양말	Allwinner A40i
  CPU	쿼드 코어 피질-A7, 가장 전력 효율적인 CPU 코어 ARM의 개발
  GPU	듀얼 코어 MALI-MP2 를 400 500 MHz에서 실행되며 Gpixel/s 처리량을 1.1 수 있습니다. 그래픽 기능은 원래 Xbox의 성능 수준보다 약간 높습니다. GPU는 OpenGL ES 2.0, 하드웨어 가속 OpenVG, 1080p45 H.264 하이 프로파일 인코딩 및 디코드를 제공합니다.
  SDRAM	1GB DDR3 (733MHz \) (GPU와 공유 \)
  SATA	SATA 인터페이스 지원
  GPIO	40 핀 헤더, 28 ×GPIO, 일부는 UART, I2C, SPI, PWM, I2S 를 포함한 특정 기능에 사용할 수 있습니다.
  온보드 네트워크	10/100/1000Mbps 이더넷 \ (리얼텍 RTL8211E/D \)
  와이파이 모듈	WiFi 802.11 b/g/n \ (보드에 AP 6212 모듈 \)
  블루투스	BT4.0
  온보드 스토리지	MicroSD 호환 \(TF \) 카드, eMMC 내장 없음
  전시	4 레인 MIPI DSI 디스플레이 또는 RGB 패널 또는 LVDS 패널, HDMI V1.4 의 TV 출력
  비디오	Mpeg1/2, Mpeg4, H.263, H.264 등 H.264 최대 1080P60 디코드를 포함한 다중 형식 FHD 비디오 디코딩, 비디오 인코딩 지원: High-deinition \(HD \) h.264 비디오 인코더는 최대?1080P @ 45fps
  오디오 출력	HDMI 호환, 아날로그 오디오 \ (3.5mm TRRS 잭을 통해 \), I2S 오디오 \ (잠재적으로 오디오 입력 \)
  카메라	CSI 입력 커넥터 카메라: 8 비트 YUV422 CMOS 센서 인터페이스 지원, NTSC 및 PAL용 CCIR656 프로토콜 지원, 5M 픽셀 카메라 센서 지원, 최대 비디오 캡처 솔루션 지원?1080p @ 30fps
  USB	4 USB 2.0 호스트, 1 USB 2.0 OTG
  버튼	재설정 버튼, 전원 버튼, U-부팅 버튼
  레즈	전원 상태 Led 및 RJ45 Led
  IR	온보드 IR 수신기 없음
  DC 전원	마이크로 USB 포트가있는 5V/2A
  배터리	3.7V 리튬 배터리 전원 지원 없음
  크기	85mmX56mm, 라즈베리 파이 3 와 같은 크기
  무게	40g

  GPIO PIN 정의

  바나나 파이 BPI-M2 베리는 모델 라즈베리 파이 3 과 일치하는 40 핀 GPIO 헤더가 있습니다. 다음은 바나나 파이 GPIO 핀아웃입니다.

  바나나 파이 BPI-M2 울트라의 40 PIN GPIO
  GPIO 핀 이름	기본 기능	기능 2:GPIO	기능 3
  CON1-P01	VCC-3V3
  CON1-P02	DCIN
  CON1-P03	TWI2-SDA	PB21	PWM5
  CON1-P04	DCIN
  CON1-P05	TWI2-SCK	PB20	PWM4
  CON1-P06	GND
  CON1-P07	PB3	PB3	PWM1
  CON1-P08	UART2-TX	PI18	SPI1 \ _ 모시
  CON1-P09	GND
  CON1-P10	UART2-RX	PI19	SPI1 \ _ MISO
  CON1-P11	UART7-TX	PI20
  CON1-P12	UART2-CTS	PI17	SPI1 \ _ CLK
  CON1-P13	UART7-RX	PI21	PWM3
  CON1-P14	GND
  CON1-P15	PH25	PH25	CSI1-FIELD
  CON1-P16	UART2-RTS	PI16	SPI1 \ _ CS0
  CON1-P17	VCC-3V3
  CON1-P18	PH26	PH26	CSI1-HSYNC
  CON1-P19	SPI0 \ _ MOSI	PC0
  CON1-P20	GND
  CON1-P21	SPI0 \ _ MISO	PC1
  CON1-P22	PH27	PH27	CSI1-VSYNC
  CON1-P23	SPI0 \ _ CLK	PC2
  CON1-P24	SPI0 \ _ CS	PC23
  CON1-P25	GND
  CON1-P26	PH24	PH24	CSI1-PCLK
  CON1-P27	TWI3-SDA	PI1
  CON1-P28	TWI3-SCK	PI0
  CON1-P29	PH0	PH0	CSI1-D0
  CON1-P30	GND
  CON1-P31	PH1	PH1	CSI1-D1
  CON1-P32	PD20	PD20	CSI1-MCLK
  CON1-P33	PH2	PH2	CSI1-D2
  CON1-P34	GND
  CON1-P35	PH3	PH3	CSI1-D3
  CON1-P36	UART5-RX	PH7	CSI1-D7
  CON1-P37	UART4-TX	PH4	CSI1-D4
  CON1-P38	UART5-TX	PH6	CSI1-D6
  ON1-P39	GND
  CON1-P40	UART4-RX	PH5	CSI1-D5

  CSI 카메라 커넥터 사양:

  CSI 카메라 커넥터는 24 핀 FPC 커넥터로 외부 카메라 모듈을 올바른 신호 핀 매핑으로 연결할 수 있습니다. CSI 인터페이스의 핀 정의는 아래와 같습니다. 바나나 파이 보드에 "카메라" 로 표시되어 있습니다.

  바나나 파이 BPI-M2 울트라의 CSI 카메라 커넥터 GPIO
  CSI 핀 이름	기본 기능	기능 2:GPIO
  CN5-P01	NC
  CN5-P02	GND
  CN5-P03	CSI0-SDA	PI3
  CN5-P04	CSI0-AVDD
  CN5-P05	CSI0-SCK	PI2
  CN5-P06	CSI0-Reset	PI7
  CN5-P07	CSI0-VSYNC	PE3
  CN5-P08	CSI0-PWDN	PI6
  CN5-P09	CSI0-HSYNC	PE2
  CN5-P10	CSI0-DVDD
  CN5-P11	CSI0-DOVDD
  CN5-P12	CSI0-D7	PE11
  CN5-P13	CSI0-MCLK	PE1
  CN5-P14	CSI0-D6	PE10
  CN5-P15	GND
  CN5-P16	CSI0-D5	PE9
  CN5-P17	CSI0-PCLK	PE0
  CN5-P18	CSI0-D4	PE8
  CN5-P19	CSI0-D0	PE4
  CN5-P20	CSI0-D3	PE7
  CN5-P21	CSI0-D1	PE5
  CN5-P22	CSI0-D2	PE6
  CN5-P23	GND
  CN5-P24	CSI0-AFVCC

  디스플레이 사양

  MIPI DSI \ (디스플레이 직렬 인터페이스 \)

  디스플레이 커넥터는 외부 LCD 패널 \(MIPI DSI \) 및 터치 스크린 \(I2C \) 모듈도 연결할 수 있는 40 핀 FPC 커넥터입니다. 이 커넥터의 핀 정의는 아래와 같습니다. 이것은 바나나 파이 보드에 "DSI" 로 표시되어 있습니다.

  바나나 파이 BPI-M2 울트라의 40 PIN GPIO
  DSI 핀 이름	기본 기능	기능 2:GPIO
  CN6-P01	VCC-3V3
  CN6-P02	입 밖으로
  CN6-P03	VCC-3V3
  CN6-P04	입 밖으로
  CN6-P05	GND
  CN6-P06	입 밖으로
  CN6-P07	GND
  CN6-P08	입 밖으로
  CN6-P09	NC
  CN6-P10	GND
  CN6-P11	NC
  CN6-P12	DSI-D0N
  CN6-P13	NC
  CN6-P14	DSI-D0P
  CN6-P15	NC
  CN6-P16	GND
  CN6-P17	TWI0-SDA	PB19
  CN6-P18	DSI-D1N
  CN6-P19	TWI0-SCK	PB18
  CN6-P20	DSI-D1P
  CN6-P21	CTP-INT	PI10
  CN6-P22	GND
  CN6-P23	CTP-RST	PI11
  CN6-P24	DSI-CKN
  CN6-P25	GND
  CN6-P26	DSI-CKP
  CN6-P27	LCD-BL-EN	PH16
  CN6-P28	GND
  CN6-P29	LCD-RST	PH17
  CN6-P30	DSI-D2N
  CN6-P31	LCD-PWR-EN	PH18
  CN6-P32	DSI-D2P
  CN6-P33	GND
  CN6-P34	GND
  CN6-P35	LCD-PWM	PB2
  CN6-P36	DSI-D3N
  CN6-P37	GND
  CN6-P38	DSI-D3P
  CN6-P39	NC
  CN6-P40	GND

  UART 사양:

  헤더 CON4 는 UART 인터페이스입니다. 바나나 파이 개발자에게는 UART 콘솔 출력에서 시스템 상태 및 로그 메시지를 확인하는 쉬운 방법입니다.


  바나나 파이 BPI-M2 울트라의 CON4 Uart GPIO
  CON2 핀 이름	기본 기능	GPIO
  CON2 P03	UART0-TXD
  CON2 P02	UART0-RXD
  CON2 P01	GND
