4.3 인치 NanoVNA 벡터 네트워크 안테나 분석기, NanoVNA-F VNA HF VHF UHF + IPS LCD + 금속 케이스 V3.1 버전
참고: 1.5 GHz 까지 측정 가능한 주파수 지원, 기본 설정 1 GHz, 최대 1.35GHz 정확한 측정.
제품 설명:
NanoVNA-F 미니 벡터 네트워크 분석기는 NanoVNA (https:// ttrf.tk/kit/nanovna/) 의 오픈 소스 프로젝트를 기반으로 한 제품입니다. RF 부품은 오리지널 버전과 일치합니다 (NanoVNA-f는 고조파 확산 측정 빈도를 1 ghz로 사용).
NanoVNA-F 하드웨어 기능은 다음과 같은 개선을 포함하며 이에 국한되지 않습니다.
1. Usel4.3 인치 IPS TFT lcd 스크린, 시야각이 크고 강한 실외 조명에서 선명하게 볼 수 있습니다.

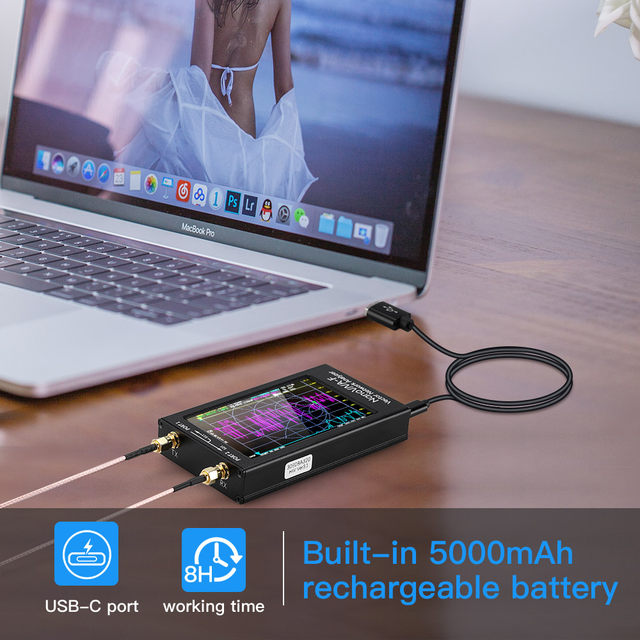

2. 대용량 5000mah 리튬 배터리로 전환하고 대기 시간이 더 길고 USB 인터페이스를 확장합니다. 일반적으로 기기를 사용하지 않을 때 충전식 보물로 사용할 수 있습니다.
3. IC 충전 높은 전류 2A, 충전 시간 짧습니다.
4. 더 크고 더 나은 작동 웨이브 휠로 변경합니다.
5. 더 큰 작동 감과 더 나은 작동 감으로 전원 스위치로 전환하십시오.
6. 중국어 및 영어 메뉴 전환 지원;
7. 가상 U 디스크로 사용자 프로그램을 업그레이드하십시오.
8. 표준 알루미늄 쉘로 SMA 헤드를 보호하고 외부 전자기파의 간섭을 줄입니다.
8. 소프트웨어 open sourc e github.com/flyoob/NanoVNA-F
이것은 V3.1 버전입니다
특징:
크기: 14CM * 7.5CM * 2CM (길이, 너비 및 높이)
측정 주파수: 50kHz ~ 1000MHz
RF 출력: - 13 DBM (최대-9 dbm)
주파수 정확도: < 0.5 ppm
포트 SWR: < 1.1
디스플레이: 4.3 인치 IPS TFT (800x480)
USB 인터페이스: USB 타입-C 통신 모드: CDC (직렬)
전력 소비: USB 5V 200mA, 내장 5000mAh 배터리, 18 시간의 정리 수명, 최대 충전 전류 2A
출력 기능: 5V/1A, 안드로이드 및 애플 폰 지원
보정 포인트 수: 101
스캐닝 포인트 수: 101
디스플레이 추적: 4, 마크: 4, 설정 저장: 5
스캔 시간: 약 1.9s/시간 (50kHz-1000MHz 전체 주파수 대역)
측정 가능한 S 매개 변수, 전압 정재파 비율 SWR, 위상 다이어그램, 그룹 지연, 스미스 서클 다이어그램...;
19.0Wh (변환 후 약 5000mAh) 대용량 리튬 배터리
RF 프론트 엔드용 금속 실드 설계, S21 이 전체 주파수 범위에서 60dB 보다 더 나은 동적 범위를 가질 수 있도록
보조베터리: 5V/1A, 안드로이드 및 애플 모바일 지원
개방 경로 길이 테스트:
NanoVNA-F S11 매개 변수, SWR 정재파 비율 테스트
UV9D 안테나 U-밴드 정재파 비율 측정, 시작 주파수: 300M, 종단 주파수: 600M, 정재파 최소 주파수 441.000000MHz, SWR = 1.03.
S21 삽입 손실 측정, 로우 패스, 하이 패스, 밴드 통과 필터 측정
6.5M 세라믹 노치, NanoVNA-F 측정
NanoVNA-F 를 사용한 10.7M 세라믹 필터 측정
자체 제작 저통과 필터는 약 400 mhz의 3dB 대역폭과 함께 NanoVNA-f를 사용하여 측정되었습니다.
이 항목은 보조베터리 사용할 수 있지만 안드로이드 전화로만 사용할 수 있습니다!
패키지 목록:

Nanovna 미터 x1

SMA-JJ RG316 케이블 20CM x2 (NanoVNA-F 는 SMA 암컷을 더 잘 보호하기 위해 M 헤드와 N 헤드로 전환하는 데 사용되는 표준 SMA 암 커넥터입니다)

교정 부품 1 세트 (50Ω 표준 부하 x1, 개방 회로 교정 조각 x1, 단락 교정 조각 x1, 포함 된 교정 조각 사용, 측정 결과 데이터를 확인하기 위해 기기를 보정할 수 있습니다.

SMA-JJ 더블 바늘 x1

SMA 팔꿈치 외부 나사 내부 구멍에서 내부 나사 내부 바늘 x1

유형-C 데이터 케이블 x1

데모 키트 옵션 포함
