- 데모 보드 유형: 팔
- 브랜드 이름: Waveshare
- 증명서: NONE
- 근원: CN (정품)
TCam-mini는 Dan julio가 Flir Lepton 3.5 센서에서 방사성 데이터를 쉽게 얻고 사용할 수 있도록 설계된 소형 무선 스트리밍 열 이미징 카메라입니다. 방사성 데이터는 lepton에 의해 캡처 된 모든 픽셀의 온도는 모든 종류의 흥미로운 열경화성 분석을 허용합니다. 물론 그 데이터는 모든 사람이 열 이미지와 연관되는 아름다운 거짓 컬러 이미지로 전환 할 수 있습니다.
빠른 시작 비디오 가이드
뉴스에 tCam 미니
-Flir Lepton 3.5 및 esp32를 기반으로 오픈 소스 무선 열 이미징 모듈
-손에 검토: TCAM-MINI 와이파이 열 화상 카메라
TCam-미니는 리눅스, 맥 OS x와 윈도우에서 실행 가능한 데스크톱 응용 프로그램과 함께 제공, 그것은 사용하기 쉽고, 바로 상자에서. 모든 플랫폼에서 실행 사용자 정의 응용 프로그램은 소켓 인터페이스를 통해 tCam 미니와 쉽게 통신 할 수 있습니다. 명령과 데이터는 json 문자열로 쉽게 전송됩니다.
기능
TCam-미니 카메라는 lepton의 전체 기능을 노출합니다.
카메라는 방사선/TLinear (각 픽셀은 온도 데이터를 포함) 또는 AGC 모드 (각 픽셀의 온도 데이터가 아니라 더 나은 이미지) 에서 작동 할 수 있습니다.
Tcp/ip 소켓의 통신을 가진 간단한 json 근거한 명령 세트. 사용자 정의 응용 프로그램에서 카메라 매우 간단한와 상호 작용합니다.
AP 또는 STA (클라이언트) Wifi 모드 (정적 또는 DHCP 제공 IPV4 주소).
단일 이미지 또는 스트리밍 데이터 모드.
센서 방사율, 이득 및 스포트 미터 위치에 제어.
컴패니언 데스크톱 응용 프로그램은 쉽게 카메라를 사용하고 그것에서 데이터를 분석합니다.
여러 팔레트와 이미지 또는 스트림을 표시합니다.
나중에 또는 다른 응용 프로그램에 의해 사용하기위한 방사능 데이터를 보존 파일에 이미지 또는 스트림을 저장하고 적재합니다. 두 파일 형식: 이미지 및 비디오 (github 저장소에 설명).
Jpg, png 또는 tiff 파일로 이미지를 내보내기.
컴퓨터의 클립 보드에 현재 이미지를 복사합니다.
픽셀 인구의 히스토그램 디스플레이 및 분석.
스포트미터 및 이미지의 다양한 지점에서 온도를 보여주는 최대 4 개의 추가 마커.
플롯 스포트 미터와 마커 데이터에 대한 그래핑 기능 시간이 지남에 따라.
그래프베이스 라인 모드는 장면의 참조 지점에 온도를 비교 할 수 있습니다 (예를 들어 블랙 바디 일정으로 온도를 비교합니다).
다른 프로그램에 의해 분석을위한 텍스트 파일에서 그래프 데이터를 내보내기.
인쇄 그래프 (또는 pdf로 인쇄 할 수있는 컴퓨터에 pdf를 만듭니다).

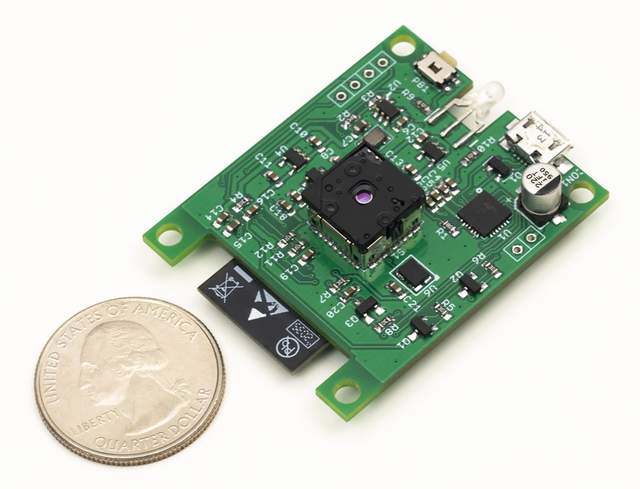

하드웨어 개요
내장 안테나가있는 Espressif ESP32-WROVER-E 모듈 (ESP32-D0WD0V3, 8 MB PSRAM, 8 MB 플래시)
Flir Lepton 3.5 (셔터가 장착 된 160x120 픽셀 방사능 lsir 카메라)
ESP32 부트 로더 컨트롤이있는 CP2102N-A02 USB-UART 브리지
다중 전압 전원 공급 장치 (3.3V, 3.0V, 2.8V, 1.2V)
듀얼 컬러 (적색/녹색) 상태 LED
공장 Wifi 리셋 버튼
오픈 소스
하드웨어 및 펌웨어 디자인 파일은 Dan`s 에서 사용할 수 있습니다.. 펌웨어는 Espressif IDF 도구를 사용하여 컴파일되도록 설계되었으며 새 코드는 내장 된 USB 직렬 포트를 통해 로드할 수 있습니다. 데스크톱 응용 프로그램 및 사전 컴파일 바이너리 파일도 빠른 다운로드에 사용할 수 있습니다.
작업
