• 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • 증명서: 세륨


옵션정보

[(200003982)BPI-M2S-A311D Chip]


[(203125848)BPI-M2S-S922X Chip]



개요

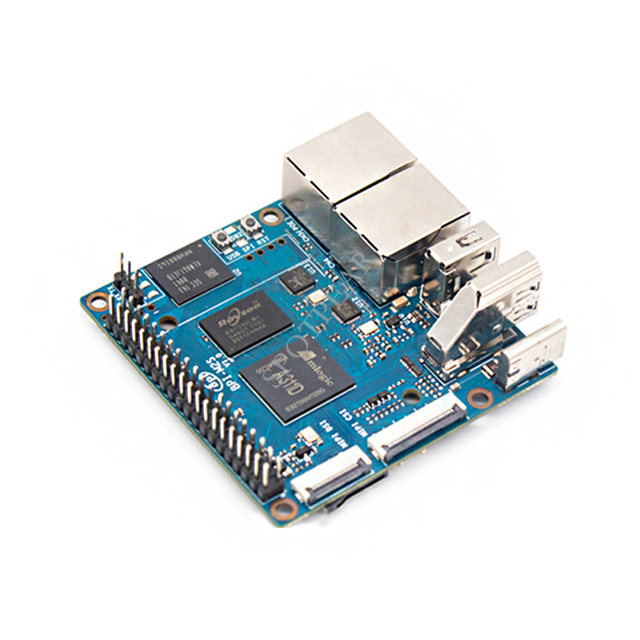

  • BananaPi BPI-M2S 새로운 디자인 Amlogic A311D, 쿼드 코어 ARM Cortex-A73 듀얼 코어 ARM Cortex-A53 CPU,

  • ARM G52 MP4(6EE) GPU, 5.0 탑스에서 AI 용 NPU, 카메라 및 MIPI-CSI 인터페이스, HDMI 출력, 2 기가비트 포트, 4G RAM 및 16 GB eMMC 플래시를 지원합니다.

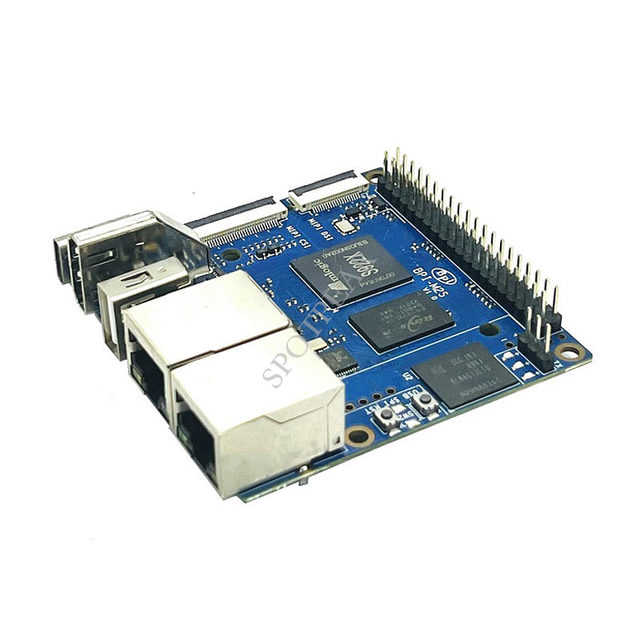

  • Amlogic-S922X variant M2S 보드는 2G ram, 16G emmc로 npu, mipi 패널 및 mipi 카메라를 지원하지 않습니다.

  • BPI-M2S 바나나 파이 BPI-M2 + 및 바나나 파이 BPI-M2 프로와 같은 크기

특징

  • Amlogic A311D 쿼드 코어 암 Cortex-A73 및 듀얼 코어 ARM Cortex-A53 CPU ,ARM G52 MP4(6EE)

  • AI 용 NPU: 5.0 탑스의 차세대 딥 신경 네트워크 애플리케이션

  • 4GB LPDDR4 RAM

  • 16GB eMMC 플래시 (최대 128G)

  • MIPI DSI 카메라 인터페이스 지원

  • MIPI CSI 화면 인터페이스 지원

  • 2 기가비트 포트

  • HDMI 출력

  • 40 핀 GPIO

  • 안드로이드 및 리눅스 시스템 지원


하드웨어 인터페이스


바나나 파이 BPI-M2S SBC 사양

  • SoC - Amlogic A311D 헥사 코어 프로세서 4x Arm Cortex-A73 코어, 2x Arm Cortex-A53 코어, Arm Mali-G52 MP4 (6EE) GPU (OpenCL ES 3.2, Vulkan 1.0 및 OpenCL 2.0 지원, 5 탑스 NPU

  • 시스템 메모리-4GB LPDDR4

  • 스토리지-16GB eMMC 플래시 (최대 128GB 옵션), MicroSD 카드 슬롯

  • 비디오 인터페이스

  • HDMI 2.1 출력 최대 4Kp60

  • 디스플레이용 MIPI DSI 커넥터

  • 카메라 용 MIPI CSI 커넥터

  • 네트워킹-RTL8211F GbE 트랜시버를 통한 2x 기가비트 이더넷 포트, 다른 하나는 RTL8111H pcie를 통해 기가비트 이더넷 트랜시버로

  • Usb-c 1x USB 2.0 타입-A 포트, USB 타입-C 포트 1 개

  • 확장-40 핀 GPIO 헤더

  • 디버깅-직렬 콘솔 용 3 핀 헤더

  • 기타-3x 버튼

  • 전원 공급 장치-USB-C 포트 또는 핀 헤더를 통한

  • 크기-65x65mm

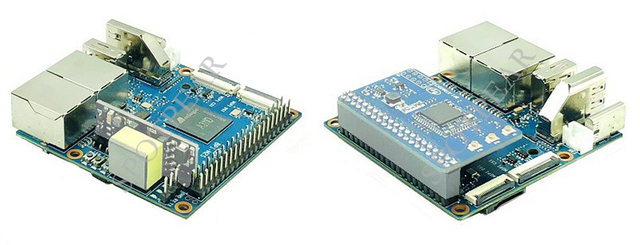

PoE Wifi 및 BT

  • BPI-M5 rtl8822cs WiFi 및 BT 보드, SDIO 인터페이스, 802.11 a/b/g/n/ac 2T2R WiFi 및 bluetooch 5.0

  • POE 및 WiFi 및 BT 보드를 포함하지 않음


패키지는


번들: BPI-M2S-A311D 칩


  1. 온라인 도매 BPI-M2S-A311D Pi:



번들: BPI-M2S-S922X 칩


  1. 온라인 도매 BPI-M2S-S922X Pi:
