- 브래킷 유형: 다른
- 스크린 곡률: NONE
- 높은 동적 범위: NONE
- 수평 시야각: 170°
- 디스플레이 비율: 4:3
- 화면 크기: 7
- 해상도: 480x800
- 브랜드 이름: Waveshare
- 원산지: 중국
- OPERATING VOLTAGE: 3.3V/5V
- INTERFACE: 3-wire SPI, 4-wire SPI
- DISPLAY SIZE: 160 x 96mm
- DOT PITCH: 0.2 x 0.2 mm
- RESOLUTION: 800x480 pixels
- DISPLAY COLOR: Red/Yellow/Black/White
- GREY SCALE: 2
- FULL REFRESH TIME: 16s
- VIEWING ANGLE: >170°
설명
저전력, 넓은 시야각, 전기가 없는 종이와 같은 효과
가격표, 선반 라벨, 산업용 기기에 이상적입니다...
백라이트 없음, 전원이 꺼져도 긴 시간 동안 마지막 콘텐츠 계속 표시
초저전력 소비, 기본적으로 전력은 상쾌하게하기 위해서만 필요합니다.
표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드, Jetson Nano 지원
라즈베리 파이/제트슨 나노/Arduino/STM32 등과 같은 컨트롤러 보드와 연결하기위한 SPI 인터페이스
온보드 전압 번역기, 3.3V/5V MCU와 호환 가능
개발 리소스 및 설명서 (드라이버 보드 회로도, 라즈베리 파이/Arduino/STM32 의 예)
작동 전압 |
3.3V/5V |
색상 표시 |
빨강/노랑/검정/흰색 |
인터페이스 |
3 선 SPI, 4 선 SPI |
회색 스케일 |
2 |
개요 치수 |
170.2 × 111.2mm |
전체 새로고침 시간 |
16 대 |
디스플레이 크기 |
160 × 96mm |
전원 리프레시 |
<85mW (type.) |
도트 피치 |
0.2 × 0.2mm |
현재 대기 |
<0.01uA (거의 없음) |
해상도 |
800 × 480 픽셀 |
보기 각 |
>170° |
전자 종이 디스플레이는 마이크로 캡슐 전기 영동 기술을 사용하여 표시합니다. 원리는 다음과 같습니다. 맑은 유체에 부유 된 하전 입자는 전기장이 적용될 때 마이크로 캡슐의 측면으로 이동합니다. 마이크로캡슐을 기존의 인쇄 용지처럼 주변 빛을 반사하여 볼 수 있게 합니다.
전자 종이 디스플레이는 전등 조명이나 자연광 아래에서 이미지/텍스트를 명확하게 표시하고 백라이트가 필요 없으며 거의 180 ° 의 시야각을 제공합니다. 그것은 종이와 같은 효과 때문에 보통 전자 리더로 사용됩니다.

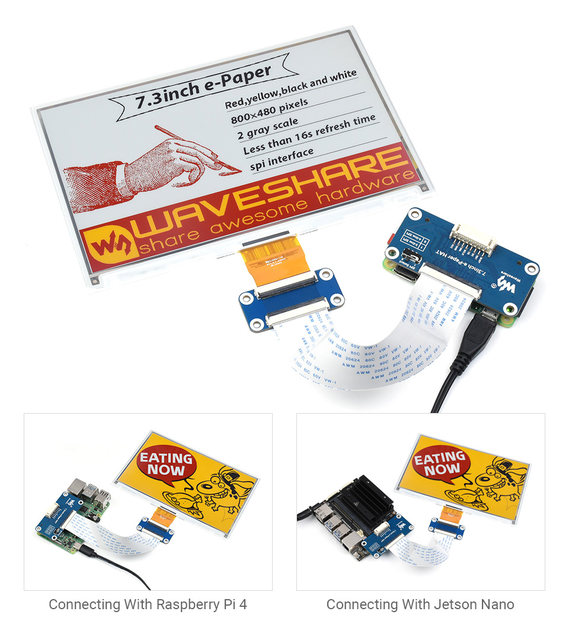

라즈베리 파이 시리즈 보드와 호환 가능, 제트슨 나노
라즈베리 파이/STM32/Arduino와 같은 컨트롤러 보드와 함께 사용
VCC |
전원 (3.3V / 5V 입력) |
GND |
그라운드 |
DIN |
SPI 모시 핀 |
클락 |
SPI SCK 핀 |
CS |
SPI 칩 선택, 낮은 활성 |
DC |
데이터/명령 선택 (데이터는 높음, 명령은 낮음) |
RST |
외부 재설정, 낮은 활성 |
바쁜 |
바쁜 상태 출력 핀 |
가격 태그, 자산/장비 태그, 선반 라벨, 컨퍼런스 이름 태그에 적합...
* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.
패키지 내용물
무게: 0.061 kg
7.3 인치 전자 종이 (G) x1
드라이버 보드 및 FFC 케이블 x1
PH2.0 20cm 8 핀 x1
